气动角座阀
首页 > 了解产品 > 气动器材 气动阀 > 流体控制阀 > 气动角座阀
BTB724940,BTB724950,BTB724963,BTB7249100,BTB734940,BTB734950,BTB734963,BTB734980,气动角座阀
2014-10-14 08:16720
信息概况
  • 价格：未填
  • 型号：BTB724940,BTB724950,BTB724963,BTB7249100,BTB734940,BTB734950,BTB734963,BTB734980,气动角座阀
  • 发货：3天内
发送询价

BTB724940,BTB724950,BTB724963,BTB7249100,BTB734940,BTB734950,BTB734963,BTB734980,气动角座阀
BTB724940-10,BTB724940-15,BTB724950-20,BTB724950-25,BTB724963-32,BTB724980-40,
BTB724980-50,BTB7249100-65,CCLAIR BTB734980-50,BTB7349100-65,
BTB734940-10,BTB734940-15,BTB734950-20,BTB734950-25,BTB734963-32,BTB734980-40,
规格说明：
阀体材料：不锈钢s.s316/s.s304/黄铜
执行器材料：合金铝
阀芯密封：PTFE/FPM
阀杆密封：PTFE/FPM
活塞密封：FPM/NBR
技术参数
接口尺寸：DN10—DN65
螺纹：3/8"—21/2"
适用介质：水,中性气体或液体,酒精,油,有机溶剂，水蒸气，弱酸或弱碱溶液。 介质温度：PTFE：-10℃—+200℃
FPM：-10℃—+100℃
粘度：Max 600mm2/s
顺流安装/逆流安装
控制介质：空气/中性气体
控制压力范围：0.3—0.8MPa
工作压力：0—1.6MPa

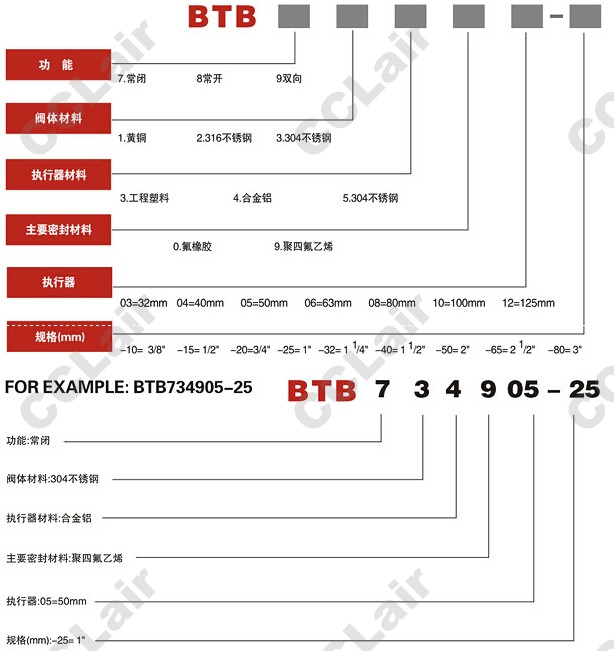

型号说明:

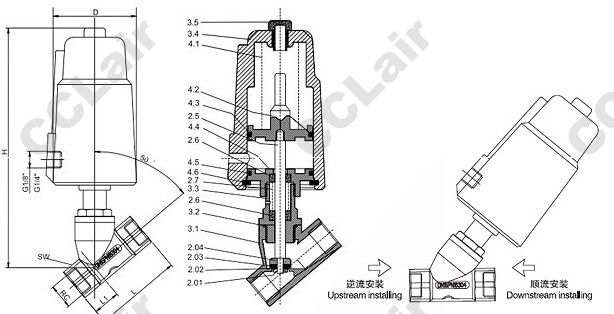

外形尺寸：

外形尺寸(mm)
DN G L L1 SW H D 执行器
10 3/8" 55 17 21 120 51 40
15 1/2" 70 21 26.5 138 51 40
20 3/4" 76 23 32 154 62 50
25 1" 90 25 40 168 62 50
32 1-1/4" 116 32 50 200 76 63
40 1-1/2" 116 32 55.5 215 92 80
50 2" 138 40 68.5 230 92 80
65 2-1/2" 168 51 85 268 117 100

部件列表
2.01螺栓 3.1阀体 4.1弹簧
2.02孔板密封件 3.2密封环 4.2活塞
2.03密封盘 3.3螺纹连接件 4.3O型圈
2.04阀盘 3.4汽缸 4.4阀盖
2.5阀杆 3.5观察窗 4.5O型圈
2.6V型填料   4.6承压环
2.7弹簧
