气动角座阀
首页 > 了解产品 > 气动器材 气动阀 > 流体控制阀 > 气动角座阀
BTB725940,BTB725950,BTB725963,BTB725980,BTB735940,BTB735950,BTB735963,BTB7359100,气动角座阀
2014-10-14 08:16970
信息概况
  • 价格：未填
  • 型号：BTB725940,BTB725950,BTB725963,BTB725980,BTB735940,BTB735950,BTB735963,BTB7359100,气动角座阀
  • 发货：3天内
发送询价

BTB725940,BTB725950,BTB725963,BTB725980,BTB735940,BTB735950,BTB735963,BTB7359100,气动角座阀
BTB725940-10,BTB725940-15,BTB725950-20,BTB725950-25,BTB725963-32,BTB725980-40,
BTB725980-50,BTB7259100-65,BTB7259125-80,BTB735980-50,BTB7359100-65,BTB3259125-80,
BTB735940-10,BTB735940-15,CCLAIR BTB735950-20,BTB735950-25,BTB735963-32,BTB735980-40,

规格说明：
阀体材料：不锈钢s.s316/s.s304
执行器材料：合不锈钢s.s304
阀芯密封：PTFE/FPM
阀杆密封：PTFE/FPM
活塞密封：FPM/NBR
技术参数
接口尺寸：DN10—DN80
螺纹：3/8"—3"
适用介质：水,中性气体或液体,酒精,油,有机溶剂，水蒸气，弱酸或弱碱溶液。
介质温度：PTFE：-10℃—+200℃
FPM：-10℃—+100℃
粘度：Max 600mm2/s
顺流安装/逆流安装
控制介质：空气/中性气体
控制压力范围：0.3—0.8MPa
工作压力：0—1.6MPa

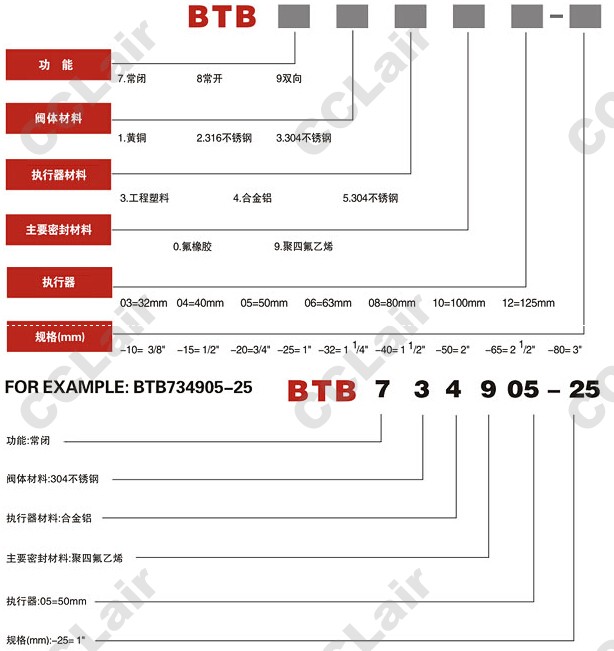

型号说明:

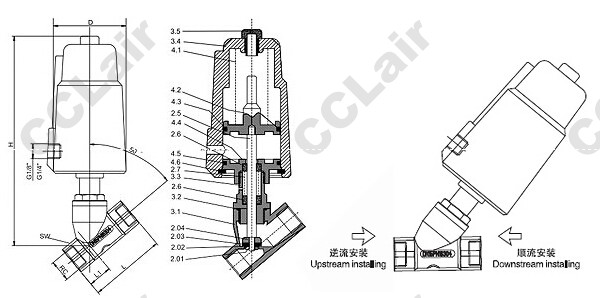

外形尺寸：

外形尺寸(mm)
DN G L L1 SW H D 执行器
10 3/8" 55 17 21 155 51 40
15 1/2" 70 21 26.5 170 51 40
20 3/4" 76 23 32 185 62 50
25 1" 90 25 40 195 62 50
32 1-1/4" 116 32 50 235 76 63
40 1-1/2" 116 32 55.5 250 92 80
50 2" 138 40 68.5 265 92 80
65 2-1/2" 168 51 85 305 117 100
80 3" 192 54 100 365 140 125

部件列表
2.01螺栓 3.1阀体 4.1弹簧
2.02孔板密封件 3.2密封环 4.2活塞
2.03密封盘 3.3螺纹连接件 4.3O型圈
2.04阀盘 3.4汽缸 4.4阀盖
2.5阀杆 3.5观察窗 4.5O型圈
2.6V型填料   4.6挡圈
2.7弹簧
