气动角座阀
首页 > 了解产品 > 气动器材 气动阀 > 流体控制阀 > 气动角座阀
BTB724950,BTB724963,BTB724980,BTB734950,BTB734963,BTB734980,BTB734980-50,气动角座阀
2014-10-14 08:13600
信息概况
  • 价格：未填
  • 型号：BTB724950,BTB724963,BTB724980,BTB734950,BTB734963,BTB734980,BTB734980-50,气动角座阀
  • 发货：3天内
发送询价


BTB724950,BTB724963,BTB724980,BTB734950,BTB734963,BTB734980,BTB734980-50,气动角座阀
BTB724950-10,BTB724950-15,BTB724950-20,CCLAIR BTB724950-25,BTB724963-32,BTB724980-40,
BTB734950-10,BTB734950-15,BTB734950-20,BTB734950-25,BTB734963-32,BTB734980-40,BTB724980-50,
规格说明：
型号：BTB734908L-40
规格说明：
功能：常闭（常开；双向）
阀体材料：不锈钢S.S304
执行器材料：合金铝(不锈钢304)
阀芯密封：PTFE
阀杆密封：PTFE/FPM
活塞密封：FPM/NBR
技术参数
接口尺寸：DN15—DN40
液体流向： L 型
适用介质：水,中性气体或液体,酒精,油,有机溶剂，水蒸气，弱酸或弱碱溶液。
介质温度：PTFE：-10℃—+200℃
FPM：-10℃—+100℃
粘度：Max 600mm2/s
顺流安装/逆流安装
控制介质：空气/中性气体
控制压力范围：0.4—0.6MPa
工作压力：0—1.6MPa

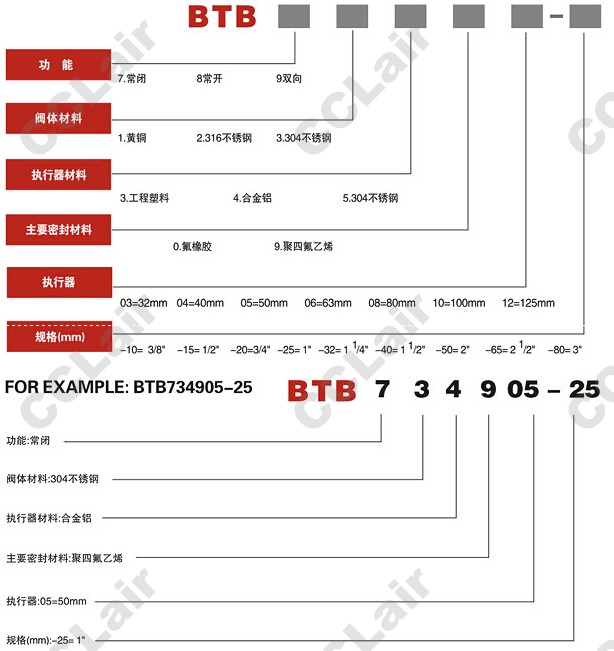

型号说明:

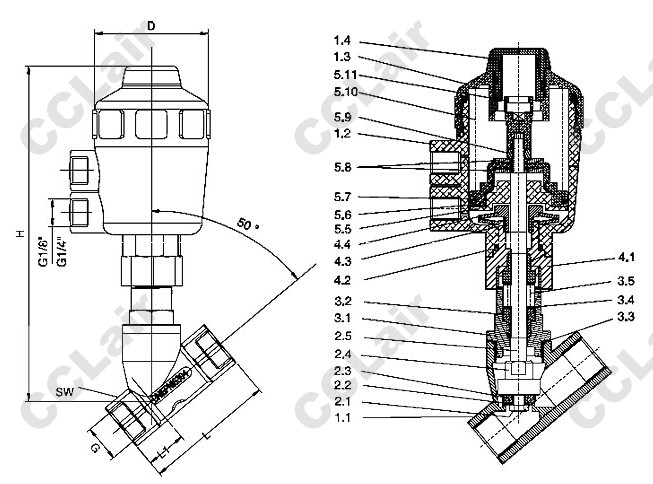

外形尺寸：

外形尺寸
DN G L L1 SW H D 执行器
10 3/8" 55 17 21 170 54 50
15 1/2" 70 21 26.5 185 63 50
20 3/4" 76 23 32 190 63 50
25 1" 90 25 40 200 63 50
32 1-1/4" 116 32 50 240 81 63
40 1-1/2" 116 32 55.5 280 96 80
50 2" 138 40 68.5 295 96 80

部分列表
1.1 阀体 3.1 螺旋连接件 5.5 锁紧螺母
1.2 气缸 3.2 V型填料 5.6 活塞
1.3 气缸盖 3.3 密封环 5.7 密封圈
1.4 观察窗 3.4 垫圈 5.8 垫片
2.1 螺栓 3.5 弹簧 5.9 六角螺母
2.2 孔扳密封件 4,1 连接螺母 5.10弹簧
2.3 密封盈 4.2 密封圈 5.11位置指示器
2.4 阀盘 4.3 锁紧螺母
2.5 阀杆 4.4 弹簧片
