气动角座阀
首页 > 了解产品 > 气动器材 气动阀 > 流体控制阀 > 气动角座阀
BTB724950,BTB724963,BTB724980,BTB7249100,BTB734940,BTB734950,BTB734963,快装气动角座阀
2014-10-14 08:12618
信息概况
  • 价格：未填
  • 型号：BTB724950,BTB724963,BTB724980,BTB7249100,BTB734940,BTB734950,BTB734963,快装气动角座阀
  • 发货：3天内
发送询价


BTB724950,BTB724963,BTB724980,BTB7249100,BTB734940,BTB734950,BTB734963,快装气动角座阀
BTB724940-15,BTB724950-20,BTB724950-25,BTB724963-32,BTB724980-40,BTB724980-50,
BTB7249100-65,BTB7249125-80,CCLAIR BTB7349100-65,BTB7349125-80,
BTB734940-15,BTB734950-20,BTB734950-25,BTB734963-32,BTB734980-40,BTB734980-50,
规格说明：
阀体材料：不锈钢s.s316/s.s304黄铜
执行器材料：合金铝/s.s304不锈钢
阀盘密封：PTFE/FPM
阀杆密封：PTFE/FPM
活塞密封：FPM/NBR
技术参数
接口尺寸：DN10-DN65
螺纹：3/8"-21/2"
适用介质：水、中性气体或液体，酒精，油，有机溶剂，水蒸气，弱酸或弱碱溶液。
介质温度：
PTFE: -10℃- +200℃
FPM: -10℃- +100℃
粘度：Max 600 mm2/s
顺流安装/逆流安装
控制介质：空气/中性气体
控制压力范围：0.3-O.8MPa
工作压力：0-1.6MPa

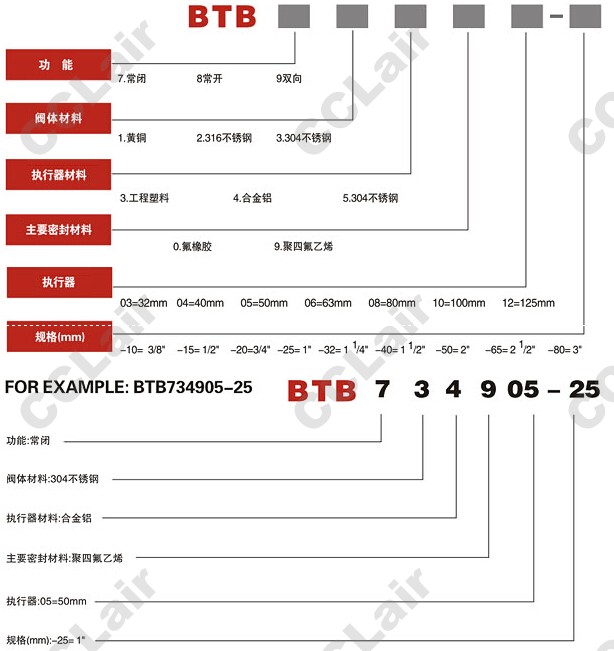

型号说明:

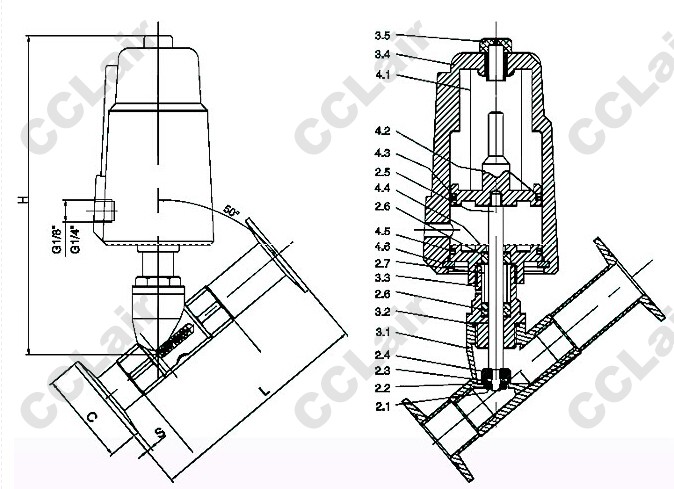

外形尺寸：

外形尺寸(mm)
DN L C S H D 执行器
15 110 51 3 170 51 40
20 116 51 3 185 62 50
25 130 51 3 195 62 50
32 156 51 3 235 76 63
40 156 65 3 250 92 80
50 178 78 3 265 92 80
65 207 91 3 305 117 100
80 231 106 3 365 140 125

部分列表
2.1螺栓 3.1阀体 4.1弹簧
2.2孔板密封件 3.2密封环 4.2活塞
2.3密封盘 3.3螺纹连接件 4.3O型圈
2.4阀盘 3.4汽缸 4.4阀盖
2.5阀杆 3.5观察窗 4.5O型圈
2.6V型填料   4.6档圈
2.7弹簧
