气动角座阀
首页 > 了解产品 > 气动器材 气动阀 > 流体控制阀 > 气动角座阀
BTB7249,BTB7349,BTB7259,BTB7359,BTB7249125-80,BTB7349100-65,BTB735940-15,法兰气动角座阀
2014-10-14 08:10749
信息概况
  • 价格：未填
  • 型号：BTB7249,BTB7349,BTB7259,BTB7359,BTB7249125-80,BTB7349100-65,BTB735940-15,法兰气动角座阀
  • 发货：3天内
发送询价


BTB7249,BTB7349,BTB7259,BTB7359,BTB7249125-80,BTB7349100-65,BTB735940-15,法兰气动角座阀
BTB724940-15,BTB724950-20,BTB724950-25,BTB724963-32,BTB724980-40,BTB724980-50,
BTB734940-15,BTB734950-20,BTB734950-25,BTB734963-32,BTB734980-40,BTB734980-50,
BTB7349125-80,BTB7259100-65,cclair BTB7259125-80,BTB7359100-65,BTB7359125-80,BTB7249100-65,
BTB725940-15,BTB725950-20,BTB725950-25,BTB725963-32,BTB725980-40,BTB725980-50,
BTB735950-20,BTB735950-25,BTB735963-32,BTB735980-40,BTB735980-50,
规格说明：
阀体材料：不锈钢s.s316/s.s304黄铜
执行器材料：合金铝/s.s304不锈钢
阀盘密封：PTFE/FPM
阀杆密封：PTFE/FPM
活塞密封：FPM/NBR
技术参数
接口尺寸：DN10-DN65
螺纹：3/8"-21/2"
适用介质：水、中性气体或液体，酒精，油，有机溶剂，水蒸气，弱酸或弱碱溶液。
介质温度：
PTFE: -10℃- +200℃
FPM: -10℃- +100℃
粘度：Max 600 mm2/s
顺流安装/逆流安装
控制介质：空气/中性气体
控制压力范围：0.3-O.8MPa
工作压力：0-1.6MPa

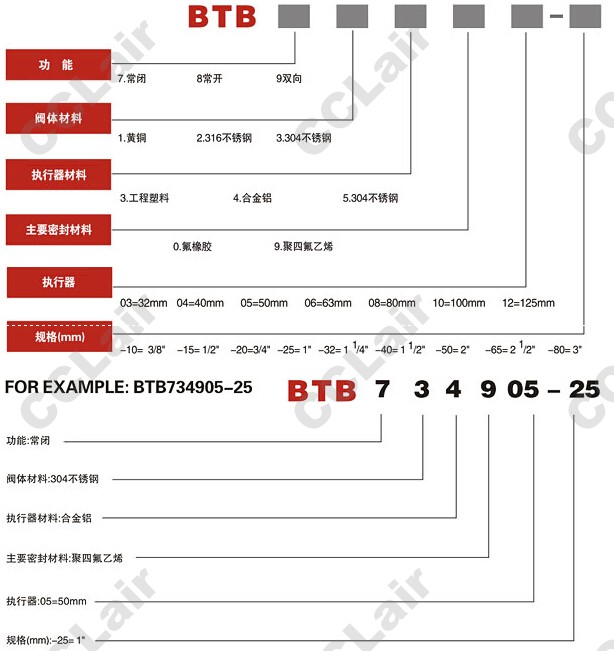

型号说明:

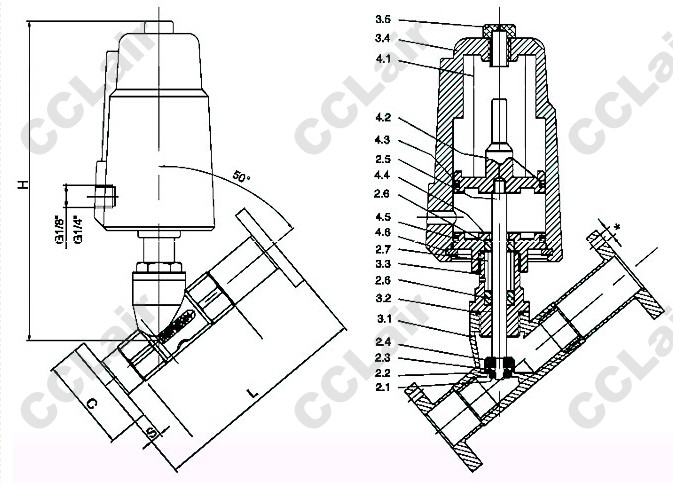

外形尺寸：

外形尺寸(mm)
DN * L C S H D 执行器
15 14x4 172 95 16 170 51 40
20 14x4 182 105 16 185 62 50
25 14x4 196 115 18 195 62 50
32 16x4 228 135 18 235 76 63
40 18x4 228 145 20 250 92 80
50 18x4 250 160 22 265 92 80
65 20x4 295 180 24 305 117 100
80 20x4 320 195 24 365 140 125

部分列表
2.1螺栓 3.1阀体 4.1弹簧
2.2孔板密封件 3.2密封环 4.2活塞
2.3密封盘 3.3螺纹连接件 4.3O型圈
2.4阀盘 3.4汽缸 4.4阀盖
2.5阀杆 3.5观察窗 4.5O型圈
2.6V型填料   4.6档圈
2.7弹簧
