BTB106L-10,BTB106L-15,BTB106L-20,BTB106L-25,BTB106L-32,BTB106L-40,BTB106L-50,三通高平台球阀
2014-10-14 08:07699
信息概况
  • 价格：未填
  • 型号：BTB106L-10,BTB106L-15,BTB106L-20,BTB106L-25,BTB106L-32,BTB106L-40,BTB106L-50,三通高平台球阀
  • 发货：3天内
发送询价

BTB106L-10,BTB106L-15,BTB106L-20,BTB106L-25,BTB106L-32,BTB106L-40,BTB106L-50,三通高平台球阀
规格说明：
技术参数
阀门功能：L型，T型
工作压力：6.3MPa/不锈钢 1.6MPa/黄铜
控制气压：0.4MPa—0.6MPa（带执行器）
工作温度：-10℃-200℃
阀体材料：不锈钢，黄铜
主要密封件：聚四氟乙烯
管道接口：1/8"—2"

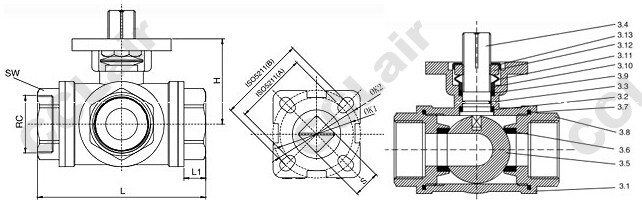

外形尺寸(mm)
DN RC L L1 SW H S ΦK1 ΦK2 订货号
10 3/8" 75 14 27 40 9 36 42 BTB 106L-10
15 1/2" 75 14 27 40 9 36 42 BTB 106L-15
20 3/4" 85 16 33 45 11 42 50 BTB 106L-20
25 1" 100 17 41 48 11 42 50 BTB 106L-25
32 1-1/4" 117 17 48 55 14 50 70 BTB 106L-32
40 1-1/2" 142 19 55 61 14 50 70 BTB 106L-40
50 2" 156 19 69 70 14 50 70 BTB 106L-50

部件列表
3.1阀体 3.6球密封件 3.10垫圈
3.2密封环 3.7密封垫 3.11V型填料
3.3O型圈 3.8阀盖 3.12锁紧螺母
3.4阀杆 3.9轴密封环 3.13定位套
3.5阀球
