1.概述
储气罐是以储气方式储存能量。作为气体动力源，或作为非隔离蓄能器，在液压、气动系统中起储能和稳定压力等作用。具有容量大、功能损耗少、体积小等优点。本公司生产的储气罐采用无缝钢管热旋压成形工艺，具有安全可靠、外形美观、性能稳定的特点。已广泛应用于机械工业和军工行业等领域之中。

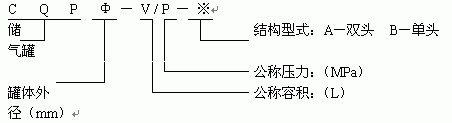

2.型号说明

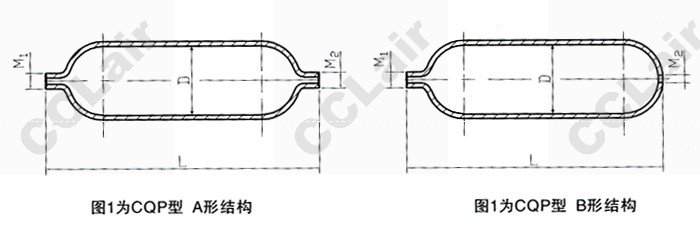

3.外形尺寸及规格
|
产品型号
|
外径D（mm）
|
公称压力（Mpa）
|
公称容积（L）
|
长度尺寸L（mm）
|
连接螺纹
|
重量（Kg）
|
|
A型
|
B型
|
M1
|
M2
|
A型
|
B型
|
|
CQPΦ-10/14-※
|
Φ219
|
14
|
10
|
600
|
530
|
M60×2-6g
|
M30×1.5-6H
|
44
|
41
|
|
CQPΦ-16/14-※
|
16
|
810
|
740
|
59
|
56
|
|
CQPΦ-25/14-※
|
25
|
1125
|
1055
|
82
|
79
|
|
CQPΦ-32/14-※
|
32
|
1370
|
1300
|
98
|
95
|
|
CQPΦ-40/14-※
|
40
|
1650
|
1580
|
118
|
115
|
|
CQPΦ-10/20-※
|
20
|
10
|
600
|
530
|
38
|
36
|
|
CQPΦ-16/20-※
|
16
|
810
|
740
|
51
|
49
|
|
CQPΦ-25/20-※
|
25
|
1125
|
1055
|
70
|
68
|
|
CQPΦ-32/20-※
|
32
|
1370
|
1300
|
84
|
82
|
|
CQPΦ-40/20-※
|
40
|
1650
|
1580
|
101
|
99
|
|
CQPΦ-10/32-※
|
32
|
10
|
600
|
530
|
44
|
41
|
|
CQPΦ-16/32-※
|
16
|
810
|
740
|
59
|
56
|
|
CQPΦ-25/32-※
|
25
|
1125
|
1055
|
82
|
79
|
|
CQPΦ-32/32-※
|
32
|
1370
|
1300
|
98
|
95
|
|
CQPΦ-40/32-※
|
40
|
1650
|
1580
|
118
|
115
|
|
CQPΦ-40/14-※
|
Φ299
|
14
|
40
|
1055
|
985
|
M80×2-6g
|
M42×2-6H
|
130
|
127
|
|
CQPΦ-50/14-※
|
50
|
1240
|
1170
|
154
|
151
|
|
CQPΦ-63/14-※
|
63
|
1480
|
1410
|
184
|
181
|
|
CQPΦ-72/14-※
|
72
|
1645
|
1575
|
205
|
202
|
|
CQPΦ-80/14-※
|
80
|
1800
|
1730
|
224
|
221
|
|
CQPΦ-40/20-※
|
20
|
40
|
1055
|
985
|
87
|
85
|
|
CQPΦ-50/20-※
|
50
|
1240
|
1170
|
103
|
101
|
|
CQPΦ-63/20-※
|
63
|
1480
|
1410
|
123
|
121
|
|
CQPΦ-72/20-※
|
72
|
1645
|
1575
|
137
|
135
|
|
CQPΦ-80/20-※
|
80
|
1800
|
1730
|
150
|
148
|
|
CQPΦ-40/32-※
|
32
|
40
|
1055
|
985
|
130
|
127
|
|
CQPΦ-50/32-※
|
50
|
1240
|
1170
|
154
|
151
|
|
CQPΦ-63/32-※
|
63
|
1480
|
1410
|
184
|
181
|
|
CQPΦ-72/32-※
|
72
|
1645
|
1575
|
205
|
202
|
|
CQPΦ-80/32-※
|
80
|
1800
|
1730
|
224
|
221
|
4.注意事项
1) 储气罐不得采用焊接或铆接方法固定。
2)储气罐安装后应检查接口处是否漏气。
3)储气罐使用后，应按规定定期进行检查。
4)储气罐严禁使用氧气及易燃、易爆气体。
5.订货说明
1) 订货时须写明型号代号全称，如：工作压力为20MPa.公称容量16L，直径、为Φ219结构形式为双头的储气罐CQP219-16/20-A。
2) 若对储气罐有特殊要求时，请同本企业商洽。
3) 本企业保留设计更改权，对修改不另行通知。
