台湾通升(tonair),AF-104A,AF-104B,AF-106A,AF-106B,空压分离过滤器
為何需要乾淨空氣
乾淨的空氣在空壓系統中是非常重要的。它可安全而有效率的來操作這種可信賴的動力來源。但是，一些有害的污染物質會損害您的空壓系統，如油泥、污垢、銹渣與水份。壓縮空氣中若含有雜質將造成下列一些嚴重的後果。
阻塞氣控儀器。
降低氣動工具的效率。
磨損氣封環及腐蝕零件。
增加維修成本。
降低產品品質，影響機器操作運轉，甚至使全廠停工。
提高壓縮空氣品質
為了使空壓系統保持乾淨，及提高壓縮空氣的品質，您需要一套高品質、高效率的過濾與排水組合。為去除壓縮空氣中的水份、油污與雜質，一般過濾器均以極細密的過濾蕊子來過濾阻擋水分子，然而一些極細的水份子受壓力的推濟，仍然會滲透通過濾蕊，一些較大粒子之油污、銹渣與雜質，很容易吸附在過濾蕊子上，以至於使一般的過濾器很容易產生水份濾除不乾淨，濾蕊容易阻塞等不良現象，因而使壓縮空氣產生較大的壓降與需要付出較高的保養費用來更換濾蕊。
TONAIR空壓分離過濾器
為使壓縮空氣有效去除水份及不阻塞濾蕊，以創新的設計結構，將擾流分離等物理原理多重應用在濾蕊之前端，可去除大部份的水份與雜質，剩餘的水份再由過濾蕊子來濾除，如此配置將可有效去除水份與雜質，其濾蕊不易阻塞，可延長使用壽命，更不會產生壓降，使空壓系統操作順暢無後顧之憂。

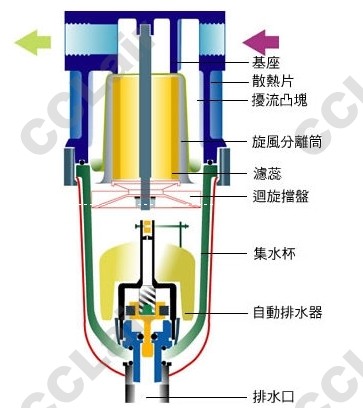

分離過濾程序
壓縮空氣由入口端進入內部，即碰到圓形基座而產生旋轉氣流，因過濾器外圍設有散熱鰭片，內部設有擾流凸塊，會使壓縮空氣降低溫度與流速，再往下通過遮蓋濾蕊之旋風分離筒，水份與污垢不會直接觸及濾蕊，而可快速分離集結到下方，為防止水份子反射到濾蕊，再設一迴旋擋盤，將水份與雜質折射到下方之集水杯內貯存，由AD-34 自動排水器定量排放。壓縮空氣經過多重擾流分離，去除水份與雜質後，再由迴旋擋盤反轉向上通過可重覆使用的金屬燒結濾蕊，純淨而高品質的壓縮空氣即由出口端進入管路中。
詳細規格
| 型式 |
AF-104A |
AF-104B |
AF-106A |
AF-106B |
| 配管口徑 |
1/2" PT (NPT) |
3/4" PT (NPT) |
| 空氣處理量 |
3.5 m3/min (124 SCFM) |
3.2 m3/min (113 SCFM) |
4.0 m3/min (141 SCFM) |
3.6 m3/min (127 SCFM) |
| 過濾精度 |
40 micron(μ) |
5 micron(μ) |
40 micron(μ) |
5 micron(μ) |
| 使用壓力 |
1.3~13 kg/cm2 (20~185 PSIG) |
| 使用溫度 |
2℃~60℃ |
| 排水口 |
3/8" PT (NPT) Auto Drain |
|
尺寸
|
Diameter 95 m/m ( 33/4 ") Length 235 m/m ( 91/4 ") |
|
重量
|
1.4 Kg (3.1 lbs) |
使用壓降範圍：0.1~0.7 kg/cm2 (1.5~10 PSIG)
透明尼龍集水杯為標準配件，可選配鋁合金集水杯
