SCTM-10,SCTM-16,SCTM-20,SCTM-25,SCTM-32,SCTM-32-100,SCTM-25-80,SCTM-20-80,Sanwo双缸气缸

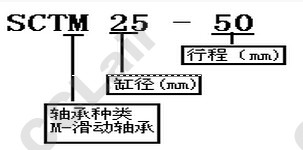

型号说明
| 缸径（mm） |
10 |
16 |
20 |
25 |
32 |
| 工作介质 |
经过滤的压缩空气 |
| 动作型式 |
双动 |
| 耐压试验压力 |
1.0Mpa（10kgf/cm2) |
| 最高使用压力 |
0.8Mpa(8kgf/cm2) |
| 最低工作压力 |
0.1Mpa（1kgf/cm2) |
| 缓冲 |
两端橡缓冲 |
| 环境温度 |
(-10℃～60℃) |
| 结构 |
双气缸（2倍压力） |
| 轴承 |
滑动轴承 |
| 活塞杆不转动精度 |
±0.15° |
| 润滑 |
不需要 |
| 接管口径 |
M5×0.8 |
行程/磁性开关
| 缸径（mm) |
标准行程（mm) |
最大行程（mm) |
磁性开关 |
| 10 |
10,20,30,40,50,60,70 |
75 |
D-A83 |
| 16 |
10,20,30,40,50,60,70,80,90,100 |
100 |
工作电压/电流 |
| 20 |
10,20,30,40,50,60,70,80,90,100 |
100 |
AC110V(5-20mA) |
| 25 |
10,20,30,40,50,60,70,80,90,100 |
100 |
DC24V(5-40mA) |
| 32 |
10,20,30,40,50,60,70,80,90,100 |
100 |
|
使用注意事项：
1、使用的电压及电流避免超负荷
2、严禁磁性开关直接与电源接通，必须同负载串联使用
3、严禁有其它强磁体靠近磁性开关，如有应屏蔽
