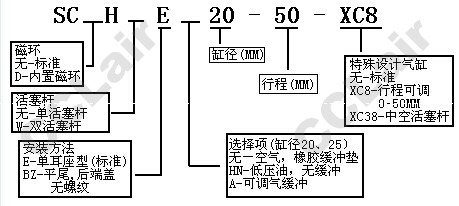

SCHE10,SCHE12,SCHE16,SCHE20,SCHE25,SCHE10-100,SCHE12-200,SCHE25-125,SCHE25-300,Sanwo小型气缸
| 缸径（mm） |
10 |
12 |
16 |
20 |
25 |
| 工作介质 |
经过滤的压缩空气 |
| 动作型式 |
单动/双动 |
| 耐压试验压力 |
1.5Mpa（15kgf/cm2) |
| 最高使用压力 |
1.0Mpa(10kgf/cm2) |
| 最低工作压力 |
0.1Mpa（1kgf/cm2) |
0.05Mpa（0.5kgf/cm2) |
| 缓冲 |
橡胶垫(标准) 气缓冲(选择) |
| 环境温度 |
5℃～80℃(内置磁环：最高60℃） |
| 使用速度 |
50～750mm/s |
| 使用寿命 |
不低于4000KM |
| 润滑 |
不需要 |
| 接管口径 |
M5×0.8 |
（1/8） |
| 缸径 |
标准行程 |
最长行程 |
磁性开关 |
固定环带 |
| (mm) |
（mm) |
(mm) |
| 10 |
10，25，40,50，80，100 |
400 |
D-C73 |
D-C73 BAND |
| 工作电压： |
| DC24V |
| 12 |
10,25,40,50,80,100,125,160,200 |
AC110V |
| 16 |
D-C75 |
| 20 |
10,25,40,50,80,100,125,160,200,250,300 |
1,000 |
工作电压： |
| 25 |
|
AC220V |
使用注意事项：
1、使用的电压及电流避免超负荷。
2、严禁磁性开关直接与电源接通，必须同负载串联使用。
3、严禁有其它强磁体靠近磁性开关，如有应屏蔽。
