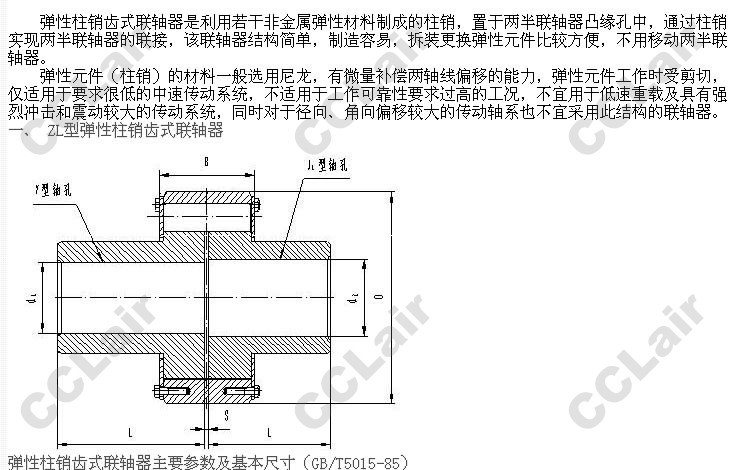

ZL1,ZL2,ZL3,ZL4,ZL5,ZL6,ZL7,ZL8,ZL9,ZL10,ZL11,ZL12,ZL13,ZL14,ZL15,ZL16,ZL17,弹性柱销齿式联轴器
|
型号
Type
|
公称扭矩Tn
（N*m）
|
许用
转速
r/min
|
轴孔直径
d 1、d2
|
轴孔长度
|
D |
B |
转 动
惯 量
Kg*m2
|
质 量
height
（Kg）
|
| Y型 |
J1型 |
| L |
L1 |
mm |
| ZL1 |
100 |
4000 |
12，14 |
32 |
27 |
76 |
42 |
0.0004 |
0.86 |
| 16，18，19 |
42 |
30 |
| 20，22，24 |
52 |
38 |
| ZL2 |
250 |
4000 |
16，18，19 |
42 |
30 |
92 |
50 |
0.003 |
3.23 |
| 20，22，24 |
52 |
38 |
| 25，28 |
62 |
44 |
| 30，32 |
82 |
60 |
| ZL3 |
630 |
4000 |
25，28 |
62 |
44 |
118 |
69 |
0.011 |
6.57 |
| 30，32，35，38 |
82 |
60 |
| 40，42 |
112 |
84 |
| ZL4 |
1600 |
4000 |
40，42，45，48，50，55，56 |
112 |
84 |
158 |
89 |
0.046 |
14.8 |
| 60 |
142 |
107 |
| ZL5 |
4000 |
4000 |
50，55，56 |
112 |
84 |
192 |
89 |
0.114 |
24.8 |
| 60，63，65 |
142 |
107 |
| 70，71，75 |
142 |
107 |
| 80 |
172 |
132 |
| ZL6 |
6300 |
3300 |
60，63，70，71，75 |
142 |
107 |
230 |
111 |
0.28 |
42.5 |
|
80，85，90，
85
|
172 |
132 |
| ZL7 |
10000 |
2900 |
70，71，75 |
142 |
132 |
260 |
113 |
0.56 |
66.3 |
| 80，85，90，95 |
172 |
167 |
| 100，110 |
212 |
202 |
| ZL8 |
16000 |
2500 |
80，85，90，95 |
172 |
132 |
300 |
136 |
1.21 |
107.3 |
| 100，110，120，125 |
212 |
167 |
| 130 |
252 |
202 |
| ZL9 |
25000 |
2300 |
90，95 |
172 |
132 |
335 |
149 |
1.98 |
140.9 |
| 100，110，120，125 |
212 |
167 |
| 130，140，150 |
252 |
202 |
| ZL10 |
31500 |
2100 |
100，110，120，125 |
212 |
167 |
355 |
151 |
2.85 |
180.9 |
| 130，140，150 |
252 |
202 |
| 160，170 |
302 |
242 |
| ZL11 |
40000 |
2000 |
110，120，125 |
212 |
167 |
380 |
170 |
3.9 |
219.3 |
| 130，140，150 |
252 |
202 |
| 160，170，180 |
302 |
242 |
| ZL12 |
63000 |
1700 |
130，140，150 |
252 |
202 |
445 |
183 |
9.2 |
371.4 |
| 160，170，180 |
302 |
242 |
| 190，200 |
352 |
282 |
| ZL13 |
100000 |
1500 |
150 |
252 |
202 |
515 |
218 |
15.6 |
470 |
| 160，170，180 |
302 |
242 |
| 190，200，220 |
352 |
282 |
| 240 |
410 |
330 |
| ZL14 |
125000 |
1400 |
170，180 |
302 |
242 |
560 |
218 |
27.8 |
708 |
| 190，200，220 |
352 |
282 |
| 240，250，260 |
410 |
330 |
| ZL15 |
160000 |
1300 |
190，200，220 |
352 |
282 |
590
|
238
|
33.4 |
768 |
| 240 |
410 |
330 |
| 250，260 |
410 |
330 |
| 280，300 |
470 |
380 |
| ZL16 |
250000 |
1000 |
220 |
352 |
282 |
695 |
262 |
69.9 |
1169 |
| 240，250，260 |
410 |
330 |
| 280，300，320 |
470 |
380 |
| 340 |
550 |
450 |
| ZL17 |
315000 |
950 |
240，250，260 |
410 |
330 |
768 |
282 |
122.7 |
1664 |
| 280，300，320 |
470 |
380 |
| 340，360，380 |
550 |
450 |
|
注： 1、质量、转动惯量为计算近似值；
2、短时过载不得超过公称扭矩Tn的2倍；
|
