ZZDQ-DN25,ZZDQ-DN32,ZZDQ-DN40,ZZDQ-DN50,ZZDQ-DN65,ZZDQ-DN80,ZZDQ-DN100,ZZDX-DN25,ZZDX-DN32,自力式氮封阀
一、自力式氮封阀 概述
ZZDQ 自力式氮封阀，由控制阀门、执行器、压力弹簧、指挥器、脉冲管等部件组成。 自力式氮封阀主要用于保持容器顶部保护气体（一般为氮气）的压力恒定，以避免容器内物料与空气直接接触，防止物料挥发、被氧化，以及容器的安全。特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。广泛应用于石油、化工等行业。

三、自力式氮封阀 工作原理

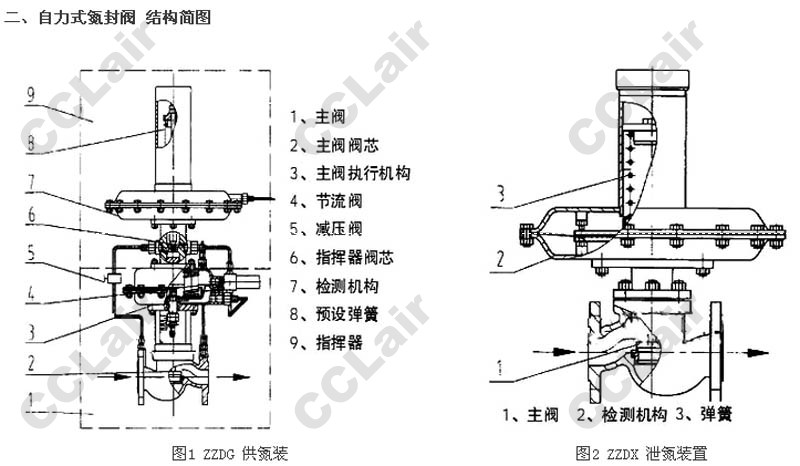

供氮装置（见图1），将设在罐顶的取压点的介质经导压管引入检测机构(7)，介质在检测元件上产生一个作用力与与弹簧(8)、预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时，平衡破坏，使指挥器阀芯(6)，打开，使阀前气体经减压阀(5)，节流阀(4)、进入主阀执行机构(3)上、下膜室，打开主阀阀芯(2)，向罐内充注氮气；当罐内压力升至供氮装置压力设定点，由于预设弹簧力，关闭指挥器阀芯(6)、由于主阀执行机构中的弹簧作用，关闭主阀，停止供氮。
泄氮装置（见图2），该装置采用内反馈结构，介质直接经阀盖进入检测机构(2)，介质在检测元件上产生一个作用力与预设弹簧(3)预紧力相平衡。当罐内压力升高至高于泄氮装置压力设定点时，平衡被破坏，使阀芯(1)上移，打开阀门，向外界泄放氮气；当罐内压力降至泄氮装置压力设定点，由于预设弹簧力作用，关闭阀门。
四、自力式氮封阀 技术参数和性能
阀体
公称通径 DN25、32、40、50、65、80、100mm
公称压力 PN1.0M Pa JB/T79.1-94、79.2-94等
法兰标准
阀体材料 铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（ZG 1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
阀芯材料 硬密封 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） 不锈钢镶嵌橡胶圈
软密封
阀杆材料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）
流量特性 -
使用温度
执行器
压力设定范围(KPa) 0.4～0.5 5～10 9～14 13～19 18～24 22～28 27～33
36～44 42～51 49～58 56～66
膜盖材料 A3、A4钢板涂四氟乙烯
膜片材料 丁晴橡胶、乙炳橡胶、氟橡胶、耐油橡胶
性能
设定值偏差±5% 允许泄露量
允许泄露量 标准型 IV级（符合GB/T4312-92标准）
严密型 VI级（符合GB/T4312-92标准）
五、自力式氮封阀 额定流量系数、额定行程、性能
ZZDG供氮装置
公称通径DN 25 32 40 50 65 80 100
阀座通径Dn 5 6 7 8 10 12 15 20 25 32 40 50 65 120 100
流量系数Kv 0.2 0.32 0.5 0.8 1.8 2.8 4.4 6.9 11 20 30 48 75 120 190
额定行程L 8 10 14 20 25
ZZDX泄氮装置
公称通径DN 20 25 32 40 50 65 80 100
阀座通径Dn 20 25 32 40 50 65 80 100
流量系数Kv 6.9 11 20 30 48 75 120 190
额定行程L 8 10 14 20 25


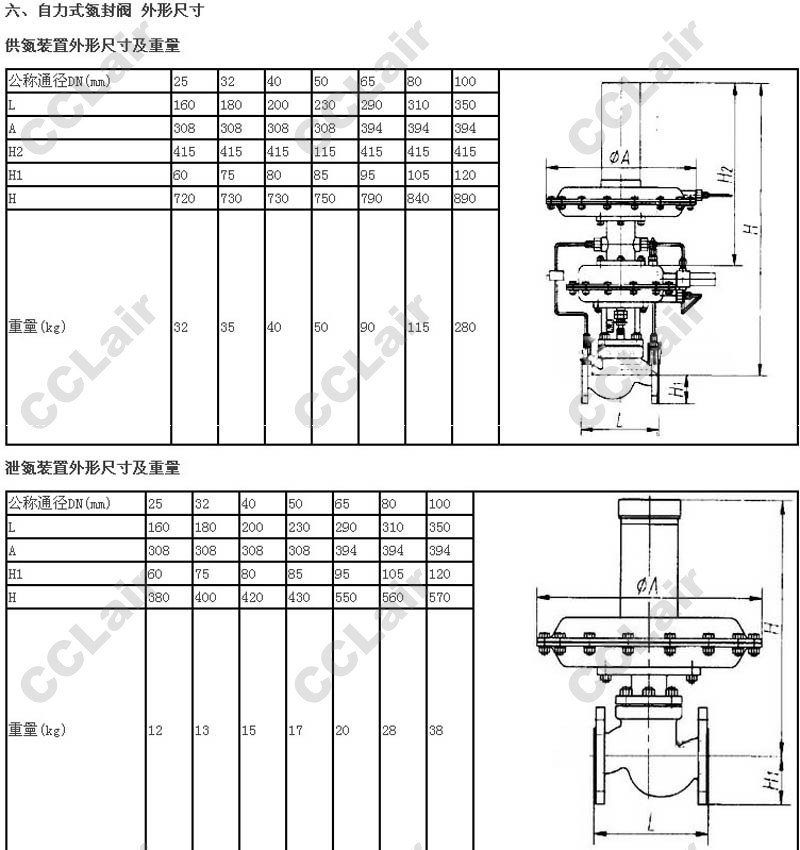

ZZDX-DN40,ZZDX-DN50,ZZDX-DN65,ZZDX-DN80,ZZDX-DN100,ZZDQ-DN20,
