一、结构特点和应用范围
ZRJQ型电动O型切断球阀，是由电子式角行程电动执行机构3810R或3410R系列与球阀组成。具有结构简单，切换迅速、流通能力大，零泄漏等特点，适用于高粘度、含纤维、固体颗粒流体的场合，广泛应用于石油化工，冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。
二、执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
三、技术参数和性能指标
球阀调节机构主要技术参数
|
公称通径 mm
|
15
|
20
|
25
|
32
|
40
|
50
|
80
|
100
|
|
额定流量系数Kv
|
20
|
38
|
72
|
110
|
170
|
270
|
510
|
940
|
|
公称压力 MPa
|
1.0；1.6；6.4
|
|
额定转角 °
|
0～90
|
|
流量特性
|
快开
|
|
介质温度 ℃
|
-20～120
|
|
阀体材质
|
HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
|
|
球体材质
|
1Cr18Ni9；0Cr18Ni12Mo2Ti
|
|
配执行机构型号
|
PN10、16
|
381RSA-05
341RSA-05
|
381RS(X)B-10
341RS(X)B-10
|
381RSC-30
341RSC-30
|
|
PN64
|
381RS(X)B-10
341RS(X)B-10
|
381RSC-30
341RSC-30
|
381RSD-150
341RSD-150
|
注：1.根据现场使用条件，可配用防爆型执行机构。
2.可为用户提供GB、ANSI、JPI、JIS、DIN等国外法兰标准产品，其法兰距按用户需要确定。
角行程电动执行机构主要技术参数
|
类别
|
型 号
|
输出力矩 N.m
|
动作时间 S/90°
|
技术参数
|
|
普通型
|
381RSA-05
341RSA-05
|
50
|
17
|
电 源：220±10%Va.c.50Hz
驱动电机：交流可逆电机
输入信号：1-5V d.c.
4-20mA d.c.(信号线用屏蔽线)
开度信号：4-20mA d.c.
保护等级：相当IP55
防爆标志：ExdⅡBT4
|
|
381RSB-10
341RSB-10
|
100
|
18
|
|
381RSC-30
341RSC-30
|
300
|
24
|
|
381RSD-150
341RSD-150
|
1500
|
42
|
|
防爆型
|
381RXB-10
341RXB-10
|
100
|
18
|
性能指示
泄漏量：完全切断严密不漏（试验介质为水）。

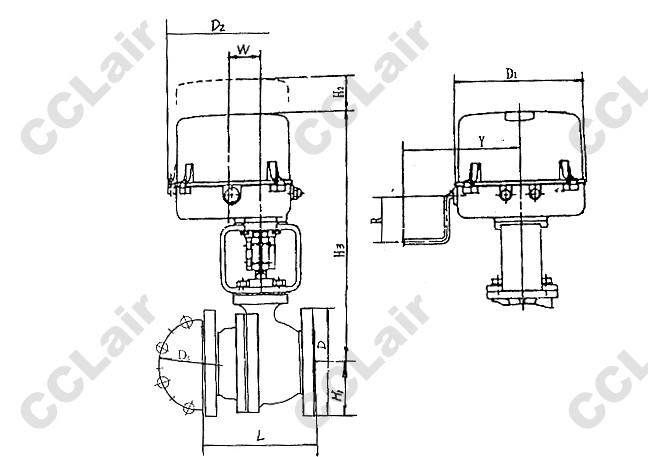

四、外形尺寸
PN16电动O型切断球阀外形尺寸 mm
|
公称通径
|
L
|
D
|
H1
|
H2
|
H3
|
D3
|
D1
|
R
|
Y
|
D2
|
W
|
|
15
|
112
|
95
|
48.5
|
120
|
322
|
65
|
225
|
80
|
200
|
260
|
56
|
|
20
|
120
|
105
|
51.5
|
120
|
325
|
75
|
225
|
80
|
200
|
260
|
56
|
|
25
|
128
|
115
|
55
|
120
|
333
|
85
|
225
|
80
|
200
|
260
|
56
|
|
32
|
150
|
135
|
67.5
|
155
|
427
|
100
|
255
|
160
|
225
|
290
|
68
|
|
40
|
170
|
145
|
72.5
|
155
|
448
|
110
|
255
|
160
|
225
|
290
|
68
|
|
50
|
180
|
160
|
72.5
|
155
|
456
|
125
|
255
|
160
|
225
|
290
|
68
|
|
80
|
200
|
195
|
100
|
165
|
535
|
160
|
335
|
160
|
260
|
380
|
80
|
|
100
|
230
|
215
|
110
|
165
|
568
|
180
|
335
|
160
|
260
|
380
|
80
|
|
125
|
356
|
245
|
152
|
165
|
635
|
210
|
335
|
320
|
260
|
380
|
80
|
|
150
|
394
|
280
|
170
|
165
|
700
|
240
|
335
|
320
|
260
|
380
|
80
|
|
200
|
457
|
335
|
300
|
120
|
860
|
295
|
470
|
400
|
365
|
520
|
65
|
PN64电动O型切断球阀外形尺寸 mm
|
公称通径
|
L
|
D
|
H1
|
H2
|
H3
|
D3
|
D1
|
R
|
Y
|
D2
|
W
|
|
20
|
145
|
125
|
37.5
|
155
|
366
|
90
|
255
|
160
|
225
|
290
|
68
|
|
25
|
156
|
135
|
39
|
155
|
366.5
|
100
|
255
|
160
|
225
|
290
|
68
|
|
40
|
200
|
165
|
87.5
|
165
|
506
|
125
|
335
|
160
|
260
|
380
|
80
|
|
50
|
215
|
175
|
87.5
|
165
|
516
|
135
|
335
|
160
|
260
|
380
|
80
|
|
80
|
260
|
210
|
112.5
|
120
|
670
|
170
|
520
|
200
|
365
|
520
|
65
|
|
100
|
300
|
250
|
133
|
120
|
698
|
200
|
520
|
200
|
365
|
520
|
65
|
|
125
|
381
|
295
|
200
|
120
|
710
|
240
|
470
|
400
|
365
|
520
|
65
|
|
150
|
403
|
340
|
270
|
120
|
730
|
280
|
470
|
400
|
365
|
520
|
65
|
五、型号编制说明
|
Z
|
R
|
J
|
Q
|
9
|
41
|
F
|
25
|
C
|
G
|
|
自控阀门
|
执行机构类型：
|
位移特征：
|
阀门代号：
|
传动方式：
|
连接形式：
|
密封面材料：
|
公称压力：
|
阀体材质：
|
温度类型：
|
| |
D：表示PS系列 |
J：角行程 |
Q：表示球阀 |
9表示电动 |
41：表示法兰 |
F：表示四氟乙稀 |
16：表示1.6MPa
|
C：表示碳钢 |
G：表示中温型 |
| |
R：表示3810系列 |
S：直行程 |
D：表示碟阀 |
6：表示气动 |
11：表示丝扣 |
H：表示金属硬密封 |
25：表示2..5MPa
|
P：表示不锈钢 |
常温省略 |
| |
A：CKR系列 |
|
V：表示V形球阀 |
|
71：表示对夹式 |
|
40：表示4.0MPa
|
S：表示塑料 |
|
| |
|
|
|
|
|
|
64：表示6.4MPa
|
F46：表示阀体衬四氟 |
