Q614F-16C,Q614F-16P,Q614F-16R,Q615F-16C,Q615F-16P,Q615F-16R,气动三通内螺纹球阀
2014-06-26 13:22610
信息概况
  • 价格：未填
  • 型号：Q614F-16C,Q614F-16P,Q614F-16R,Q615F-16C,Q615F-16P,Q615F-16R,气动三通内螺纹球阀
  • 发货：3天内
发送询价

Q614F-16C,Q614F-16P,Q614F-16R,Q615F-16C,Q615F-16P,Q615F-16R,气动三通内螺纹球阀
产品说明：
     内螺纹连接球阀及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。

公称通径 DN(mm)

6-100

公称压力 PN(MPa)

1.6

公称压力 PS(MPa)

强度试验

2.4

密封试验

1.8

材料 \ 材料代号

C

P

R

主要零件

阀体

WCB

CF8 304

CF8M 316

球体

WCB

CF8 304

CF8M 316i

阀杆

2Cr13

0Cr18Ni9Ti

0Cr17NiMo2

密封圈

增强聚四氟乙烯 对位聚苯

填料

聚四氟乙烯 柔性石墨

适用工况

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

-28 ℃ - 300 ℃

气动装置

型号

OBD 系列

气源压力

0.4-0.7MPa

执行标准

设计制造

结构长度

法兰尺寸

压力温度

试验检验

GBT/12238

Gb12221

/

GB/T13927

GB13927

主要技术参数

序号NO

零件名称

材质

1

接头

不锈钢CF8M/CF8

2

阀座

聚四氟乙烯PTFE

3

球体

不锈钢CF8M/CF8

4

垫片

聚四氟乙烯PTFE

5

阀体

不锈钢CF8M/CF8

6

螺栓

不锈钢CF8

7

阀杆

不锈钢CF8M/CF8

8

垫片

聚四氟乙烯PTFE

9

填料

聚四氟乙烯PTFE

10

压盖

不锈钢CF8M/CF8

11

连接支架

不锈钢CF8

12

连接套

不锈钢CF8

13

螺栓

不锈钢CF8

14

气动装置

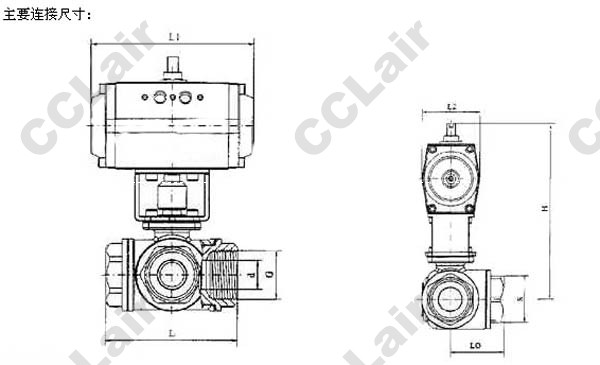

L型主要尺寸                                                                                                         单位：mm

SIZE

d

L

H

D1

B

W1

W2

h

重量WT(g)

1/2"

12.7

64

53

97

32.0

22.4

35.0

10-24UNC

530

3/4"

16.0

76

63

126

38.0

22.4

35.0

10-24UNC

700

1"

20.0

87

66

126

43.5

22.4

35.0

10-24UNC

980

1 1 / 4 "

25.0

96

81

145

48.0

22.4

35.0

10-24UNC

1950

1 1 / 2 "

32.0

114

83

145

57.0

25.4

38.1

1/4-20UNC

2950

2"

38.1

142

96

204

71.0

25.4

38.1

1/4-20UNC

4450
T型主要尺寸                                                                                                            单位：mm

SIZE

d

L

H

D1

B

F

G

W1

W2

h

重量WT(g)

1/2"

12.7

75

59

126

71.0

235

37.5

22.4

35.0

10-24UNC

530

3/4"

16

85

64

126

81.5

390

42.5

22.4

35.0

10-24UNC

725

1"

20

100

80

145

102.0

505

51.5

22.4

35.0

10-24UNC

1000

1 1 / 4 "

25

115

90

145

108.5

510

57.5

25.4

38.0

10-24UNC

2000

1 1 / 2 "

32

125

96

204

121.0

580

63.0

25.4

38.1

1/4-20UNC

3000

2"

38.1

148

106

204

138.5

655

73.0

25.4

38.1

1/4-20UNC

4650
