HMUDS,旋转接头
2014-06-26 10:42581
信息概况
  • 价格：未填
  • 型号：HMUDS,旋转接头
  • 发货：3天内
发送询价
HMUDS,旋转接头

HMUDS型系列旋转接头系根据现代化连铸设备连铸机轧辊特点而设计的，它将接头形体的绝大部分深入到辊子里面，外面仅露出管道连接弯头，有利于辊道流与流之间的空间布置。旋转接头的密封结构设计，除采用了平衡型密封设计外，还改变了原来轴向串列式为独特的倒置内藏密封式，这样，不但减小了轴向长度，而且使壳体结构成为一体，更利于接头的拆装与维护。

使用条件：

轴向位移：10mm              角度偏移量：≤0.3°

最大工作压力：1.2mpa         最大径向位移：1mm

实验压力：1.6mpa             最高工作温度：120oC

最高转速：10r/min             按装要求：按装端面与按装孔加工Ra1.6以上

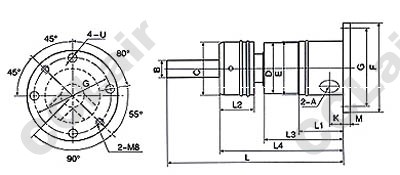

型号 A B C D E F G K L1 L2 L3 M U
HMUDS 20 19 59 58.5 60 100 84 14.7 48 37.5 87 8 9
