电磁离合器

DLM5-25,DLM5-25C,DLM5-40,DLM5-63,DLM5-100,DLM5-160,DLM5-250,DLM5-400,DLM5-1.2,DLM5-1.2C,DLM5-2.5,DLM

2014-07-21 09:12817

信息概况

价格：未填
型号：DLM5-1.2C,DLM5-2.5,DLM5-5,DLM5-5C,DLM5-10,DLM5-10C,DLM5-16,

DLM5-25,DLM5-25C,DLM5-40,DLM5-63,DLM5-100,DLM5-160,DLM5-250,DLM5-400,DLM5-1.2,DLM5-1.2C,DLM5-2.5,DLM5-5,DLM5-5C,DLM5-10,DLM5-10C,DLM5-16,

㈠、主要用途：DLM5系列是有滑环湿式多片电磁离合器，需在润滑的条件下工作，摩擦片磨损少，使用寿命长，径向尺寸小、力矩大。可广泛用于机床、轧钢、冶金采矿、金属压延、搬运、船舶渔业等设备的机械传动系统中，起到离合、换向、变速等作用。

㈡、使用条件：
1.海拔高度不超过不超过2000m；
2.周围空气温度为-5℃～+40℃；
3.周围介质中无爆炸危险且无足以腐蚀金属和破坏绝缘的气体及导电尘埃；
4.离合器线圈的供电电压波动不超过+5%和-15%的额定电压；
5.摩擦片间需要有油润滑。

㈢、安装：
1.离合器安装前应清洗干净；
2.安装时应轴向固定，如分轴安装应保持同轴度为9级；
3.离合器工作时应向摩擦片供油。在高速运转和高频工作时，应采取轴心供油法（供应量见表）；
4.离合器润滑油应清洁，否则会影响其使用可靠性。

规格	额定动力矩N.m	额定静力矩(≦) N.m	空载力矩 (≦) N.m	接通时间 (≦)S	断开时间 (≦)S	额定电压 D.C.V	线圈消耗功率(20℃)W	允许最高转速r/min	重量 Kg	供油流量 L/min
1.2/1.2C	12	20	0.39	0.28	0.09	24	10	3500	1.3	0.20
2.5	25	40	0.40	0.30	0.09	24	17	3500	1.73	0.25
5/5C	50	80	0.9	0.32	0.10	24	17	3000	2.9	0.40
10/10C	100	160	1.80	0.35	0.14	24	19	3000	4.3	0.65
16	160	250	2.40	0.37	0.14	24	26	2500	5.53	0.65
25/25C	250	400	3.50	0.40	0.18	24	39	2200	8	1.00
40	400	630	5.60	0.42	0.20	24	45	2000	12.2	1.00
63	630	1000	9.00	0.45	0.25	24	66	1800	16.2	1.2
100	1000	1600	15.0	0.65	0.35	24	81	1600	23.2	1.2
160	1600	2500	24.0	0.90	0.45	24	87	1600	31.7	1.5
250	2500	4000	37.50	1.20	0.60	24	100	1200	47.1	2.0
400	4000	63000	60.00	1.50	0.80	24	134	1000	100.9	3.0

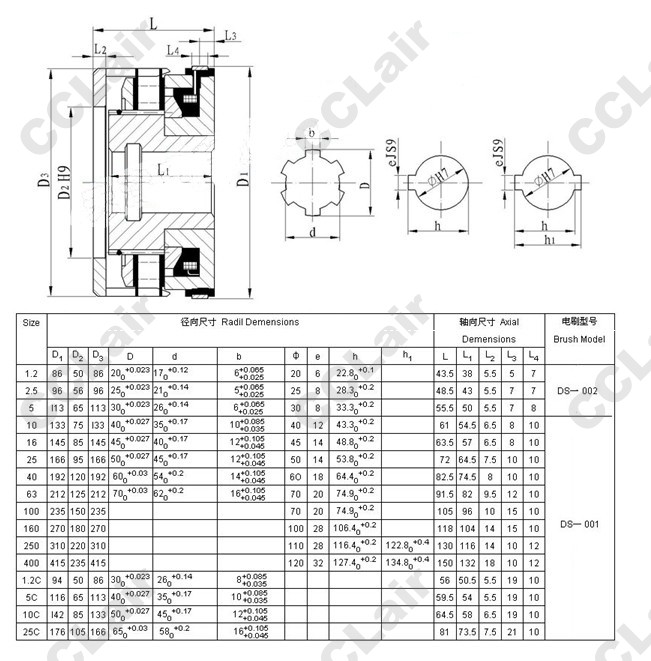

安装示意图

规格	径向尺寸										轴向尺					电刷型号
规格	D1	D2	D3	D	d	b	φ	e	h	h1	L	L1	L2	L3	L4	电刷型号
1.2	86	50	86	20	17	6	20	6	22.8	-	43.5	38	5.5	5	7	DS-002
2.5	96	56	96	25	21	5	25	8	28.3	-	48.5	43	5.5	7	7
5	113	65	113	30	26	6	30	8	33.3	-	55.5	50	5.5	7	8
10	133	75	133	40	35	10	40	12	43.3	-	61	54.5	6.5	8	10	DS-001
16	145	85	145	45	40	12	45	14	48.8	-	63.5	57	6.5	8	10
25	166	95	166	50	45	12	50	14	53.8	-	72	64.5	7.5	10	10
40	192	120	192	60	54	14	60	18	64.4	-	82.5	74.5	8	10	10
63	212	125	212	70	62	16	70	20	74.9	-	91.5	82	9.5	12	10
100	235	150	235	-	-	-	70	20	74.9	-	105	96	10	15	10
160	270	180	270	-	-	-	100	28	106.4	-	118	104	14	15	10
250	310	220	310	-	-	-	110	28	116.4	122.8	130	116	14	10	12
400	415	235	415	-	-	-	120	32	127.4	134.8	150	132	18	10	12
1.2C	94	50	86	30	26	8	-	-	-	-	56	50.5	5.5	19	10
5C	116	65	113	40	35	10	-	-	-	-	59.5	54	5.5	19	10
10C	142	85	133	50	45	12	-	-	-	-	64.5	58	6.5	19	10
25C	176	105	166	65	58	16	-	-	-	-	81	73.5	7.5	21	10
