截止式换向阀
首页 > 了解产品 > 气动器材 气动阀 > 控制元件 > 截止式换向阀
K23JD-8TR,K23JD-40R,K23JD-10TR,K23JD-10R,K23JD-15TR,K23JD-15R,K23JD-32TR,K23JD-20R,K23JD-25TR,
2014-02-25 09:101310
信息概况
  • 价格：未填
  • 型号：K23JD-8TR,K23JD-8R,K23JD-10TR,K23JD-10R,K23JD-15TR,K23JD-15R,K23JD-20TR,K23JD-20R,K23JD-25TR,K23JD-2
发送询价
K23JD-8TR,K23JD-8R,K23JD-10TR,K23JD-10R,K23JD-15TR,K23JD-15R,K23JD-20TR,K23JD-20R,K23JD-25TR,K23JD-25R,K23JD-32TR,K23JD-32R,K23JD-40TR,K23JD-40R,电控换向阀

一、特点：

　本系列产品属截止式结构的电控换向阀，它被广泛用于气压传动与控制系统，用以控制气路的切换等。

　　本产品是利用电信号来实现切换以控制气流方向的。

二、图形符号：



三、型号说明：


四、技术参数

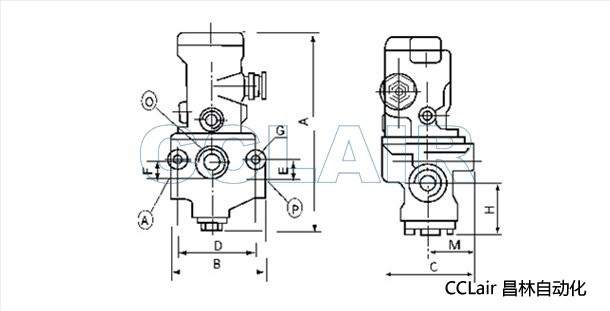

五、外形及安装尺寸：




型号 公称通径 接管螺纹 A B C D E F G H M L
P A O
K23JD-8(T)R 8 G1/4 G1/4 G1/2 180 96 78 73 17 16.5 φ9 45 39 85
K23JD-10(T)R 10 G3/8 G3/8
K23JD-15(T)R 15 G1/2 G1/2
K23JD-20(T)R 20 G3/4 G3/4 G1 198 113 89 82 24 21 φ9 52 38 105
K23JD-25(T)R 25 G1 G1
K23JD-32(T)R 32 G11/4 G11/4 G11/2 268 165 121 118 37 46 φ9 75 46 170
K23JD-40(T)R 40 G11/2 G11/2



型号 K23JD-8(T)R K23JD-10(T)R K23JD-15(T)R K23JD-20(T)R K23JD-25(T)R K23JD-32(T)R K23JD-40(T)R
流量（m3/h) 5 7 10 20 30 40 50
有效截面积S值（m㎡) 20 35 60 120 190 300 400
泄漏量ml/min ≤50 ≤100 ≤200 ≤300
换向时间sec ≤0.04 ≤0.06 ≤0.10 ≤0.15
切换频率Hz ≥10 ≥8 ≥4 ≥3
工作压力MPa 0.2～0.8
环境温度℃ -50～50
电压（V） AC：380，220，110，36；DC：220，110，24
