KLPXa-L6,KLPXa-L8,KLPXa-L10,KLPXa-L15,KLPXa-L20,KLPXa-L25,排气消声节流阀

一、特点：

１、排气消声节流阀除了具有排气节流阀的特性外，还能降低排气噪音。

２、该阀一般安装在阀的排气口。

二、图形符号：


三、型号说明：


四、技术参数



型号
KLPx、KLPXa
公称通径mm 6 8 10 15 20 25
有效面积mm² 5 10 20 40 60 110
最高使用压力MPa 1.00MPa
工作温度 5～60ºC
消声效果 20

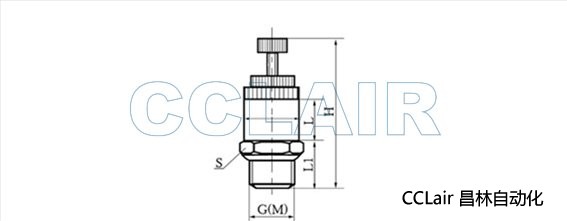

五、外形及安装尺寸：


型号
KLPX
公称通径mm 6 8 10 15 20 25
M M10×1 M114×1.5 M18×1.5 M22×1.5 M27×2 M27×2
L 45～50 50～58 64～74 81～93 93～105 108～125
S 22 22 24 24 32 41



型号 G(ZG)
M
 S D L L1 H
KLPXa-6 1/8" 10×1 12 12 10 6.5 38
KLPXa-8 1/4" 12×1.25 14 14 12 8 38
KLPXa-10 3/8" 16×1.5 17 17 15 8 46
KLPXa-15 1/2" 20×1.5 24 24 22 10 57
KLPXa-20 3/4" 27×2 30 30 24 11 69
KLPXa-25 1" 33×2 34 34 34 12.5 82
