NXQ-A-0.4/10,NXQ-A-0.4/20,NXQ-A-0.4/31.5,NXQ-A-0.63/10,NXQ-A-0.63/20,蓄能器
NXQ-AB-25/10-L,NXQ-AB-25/20-L,NXQ-AB-25/31.5-L,
NXQ-AB-40/10-L,NXQ-AB-40/20-L,NXQ-AB-40/31.5-L,
NXQ-AB-63/10-L,NXQ-AB-63/20-L,NXQ-AB-63/31.5-L,
NXQ-AB-80/10-L,NXQ-AB-80/20-L,NXQ-AB-80/31.5-L,
NXQ-AB-100/10-L,NXQ-AB-100/20-L,NXQ-AB-100/31.5-L,
NXQ-AB-125/10-L,NXQ-AB-125/20-L,NXQ-AB-125/31.5-L,
NXQ-AB-160/10-L,NXQ-AB-160/20-L,NXQ-AB-160/31.5-L,
NXQ-AB-200/10-L,NXQ-AB-200/20-L,NXQ-AB-200/31.5-L,
NXQ-AB-250/10-L,NXQ-AB-250/20-L,NXQ-AB-250/31.5-L,
NXQ-AB-1.6/10-F,NXQ-AB-1.6/20-F,NXQ-AB-1.6/31.5-F,
NXQ-AB-2.5/10-F,NXQ-AB-2.5/20-F,NXQ-AB-2.5/31.5-F,
NXQ-AB-4/10-F,NXQ-AB-4/20-F,NXQ-AB-4/31.5-F,
NXQ-AB-6.3/10-F,NXQ-AB-6.3/20-F,NXQ-AB-6.3/31.5-F,
一、型号说明
NXQ _ ※ _ ※ / ※ _ ※ _ ※
① ② ③ ④ ⑤ ⑥
①名称代号：国家标准蓄能器
②结构形式：A型-小口、AB型-大口
③公称容积：0.4~250L
④公称压力：10、20、31.5MPa
⑤连接方式：L-螺纹连接、F-法兰连接
⑥工作介质：Y-液压油、R-乳化液

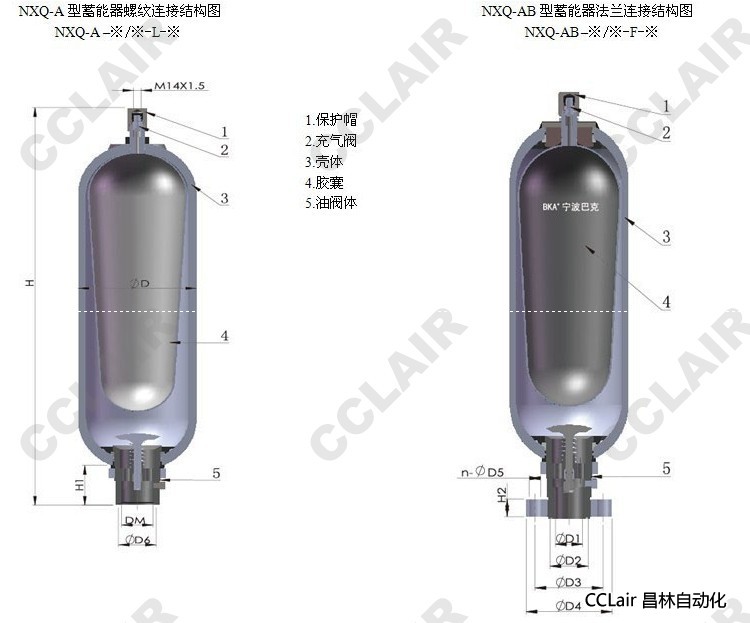

二、外形尺寸
|
型号
|
公称
压力
(MPa)
|
最大排放
流量(L/S)
|
公称
容积
(L)
|
连接方式
|
尺寸 (mm)
|
重
量
(kg)
|
|
L
|
F
|
DM
|
ФD1
|
ФD2
|
ФD3
|
ФD4
|
N-
фD5
|
ФD6
|
H1
|
H2
|
ФD
|
|
L
|
F
|
H
|
|
NXQ-※-0.4/※-L
|
10
20
31.5
|
1
|
0.4
|
250
|
-
|
M27
×2
|
-
|
-
|
-
|
-
|
-
|
32
(32×
3.1)
|
52
|
-
|
89
|
3
|
|
NXQ-※-0.63/※-L
|
0.63
|
320
|
3.5
|
|
NXQ-※-1/※-L
|
1
|
315
|
114
|
5.5
|
|
NXQ-※-1.6/※-L/F
|
3.2
|
6
|
1.6
|
355
|
370
|
M42
×2
|
40
|
50
(50×
3.1)
|
97
|
130
|
6-
Ф17
|
50
(50×
3.1)
|
66
|
25
|
152
|
12
|
|
NXQ-※-2.5/※-L/F
|
2.5
|
420
|
435
|
14
|
|
NXQ-※-4/※-L/F
|
4
|
530
|
545
|
17
|
|
NXQ-※-6.3/※-L/F
|
6.3
|
700
|
715
|
22
|
|
NXQ-※-10/※-L/F
|
6
|
10
|
10
|
660
|
685
|
M60
×2
|
50
|
60
(70×
3.1)
|
125
|
160
|
6-
Ф22
|
70
(70×
3.1)
|
85
|
32
|
219
|
36
|
|
NXQ-※-16/※-L/F
|
16
|
870
|
895
|
51
|
|
NXQ-※-20/※-L/F
|
20
|
1000
|
1025
|
60
|
|
NXQ-※-25/※-L/F
|
25
|
1170
|
1195
|
70
|
|
NXQ-※-40/※-L/F
|
40
|
1690
|
1715
|
102
|
|
NXQ-※-20/※-L/F
|
10
|
15
|
20
|
690
|
715
|
M72
×2
|
70
|
80
(80×
3.1)
|
150
|
200
|
6-
Ф26
|
80
(80×
3.1)
|
105
|
40
|
299
|
92
|
|
NXQ-※-25/※-L/F
|
25
|
780
|
810
|
105
|
|
NXQ-※-40/※-L/F
|
40
|
1050
|
1080
|
135
|
|
NXQ-※-63/※-L/F
|
63
|
1470
|
1500
|
191
|
|
NXQ-※-80/※-L-/F
|
80
|
1810
|
1840
|
241
|
|
NXQ-※-100/※-L/F
|
100
|
2190
|
2220
|
290
|
|
NXQ-※-63/※-L/F
|
15
|
20
|
63
|
1188
|
1203
|
M80
×3
|
80
|
95
(95×
3.1)
|
170
|
230
|
6-
Ф26
|
90
(90×
3.1)
|
115
|
45
|
351
|
191
|
|
NXQ-※-80/※-L/F
|
80
|
1418
|
1433
|
228
|
|
NXQ-※-100/※-L/F
|
100
|
1688
|
1703
|
270
|
|
NXQ-※-125/※-L/F
|
125
|
2008
|
2023
|
322
|
|
NXQ-※-160/※-L/F
|
160
|
2478
|
2493
|
397
|
|
NXQ-※-100/※-L/F
|
20
|
25
|
100
|
1315
|
1360
|
M100
×3
|
80
|
115
(115×
5.7)
|
220
|
255
|
8-
Ф26
|
115
(115×
5.7)
|
115
|
50
|
426
|
441
|
|
NXQ-※-160/※-L/F
|
160
|
1915
|
1960
|
552
|
|
NXQ-※-200/※-L/F
|
200
|
2315
|
2360
|
663
|
|
NXQ-※-250/※-L/F
|
250
|
2915
|
2960
|
786
|
括号内尺寸为O形密封圈尺寸, O形密封圈标准GB/1235-76 注: 1 MPa=10 bar=10.2kg/cm2

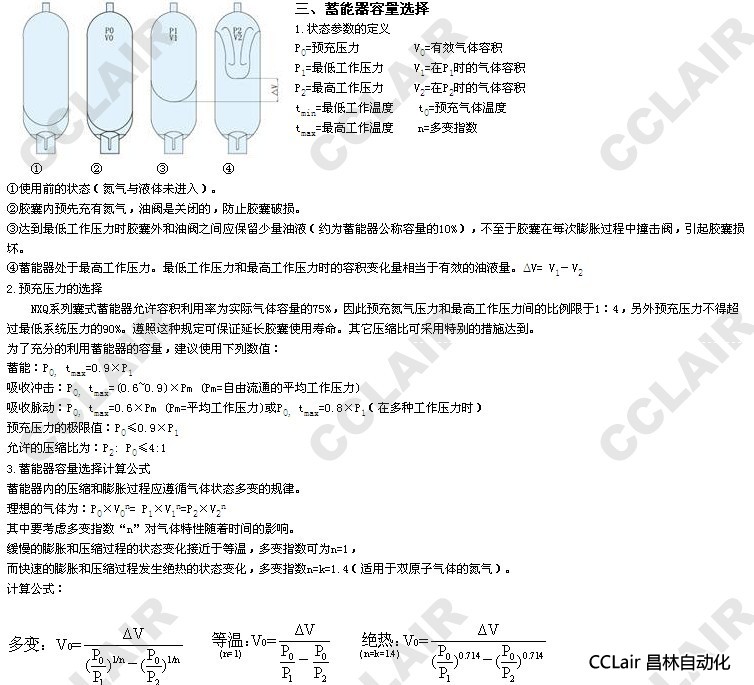

四、技术参数
1.最高工作压力：10、20、31.5MPa
2.公称容积：0.4~250L
3.工作温度： 20# -19℃~+70℃； -10℃~+70℃； 0℃~+93℃
35CrMo -40℃~+70℃； -10℃~+70℃； 0℃~+93℃
五、安装位置
囊式蓄能器可以垂直、水平和倾斜安装。选择倾斜和垂直的安装位置,把油阀安置在下面。
请优先用下列的蓄能器安装位置:
|
功能作用
|
储蓄能量
|
吸收脉动
|
保压
|
补偿容量
|
|
安装位置
|
垂直
|
垂直或水平
|
垂直或水平
|
垂直
|
注：水平或倾斜的安装位置的有效容量和最大允许的流量会减少。
1.固定方式:
蓄能器容量在1升以下可以直接安装在管路上；在震动强烈和1升以上情况下建议使用本企业制造的卡箍或整套蓄能器固定组件。
2.氮气的充装:
要使蓄能器工作,必须把氮气充入到胶囊里去。氮气的充装用专用的充气（氮）工具进行，建议使用本企业制造的CQJ型充气工具，如氮气的压力不能满足（高压）蓄能器的要求，建议使用本企业制造的氮气增压装置——BKCD型充氮车。
3.注意事项：
蓄能器壳体上不得进行焊接和任何机械加工；蓄能器胶囊内只许充入氮气或其它惰性气体，不得使用氧气及其它可燃性和腐蚀性气体；蓄能器应安装在有溢流阀或其它安全阀的液压系统中。
六、订货说明
1.订货时须写明型号代号全称，如：公称压力为31.5 MPa，公称容积为40L，连接方式为法兰连接，以液压油为工作介质的A型囊式蓄能器为：NXQ-A-40/31.5-F-Y。
2.若对囊式蓄能器有特殊要求时，请同本企业商洽。
3.本企业保留设计更改权，对修改不另行通知。

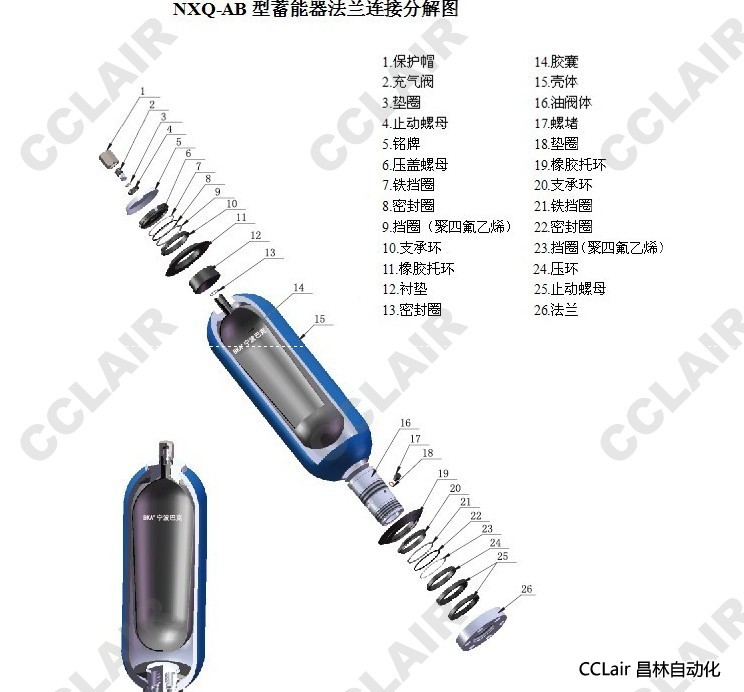

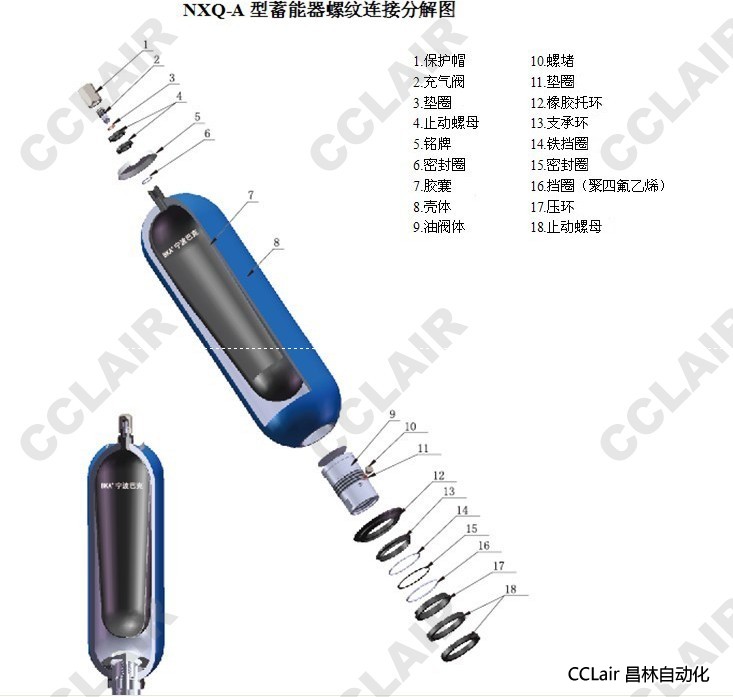

七、囊式蓄能器分解图（国家标准）
