一、型号说明
NXQ _ ※ _ ※ / ※ _ ※ _ ※
① ② ③ ④ ⑤ ⑥
①名称代号：国家标准蓄能器
②结构形式：A型-小口、AB型-大口
③公称容积：0.4~250L
④公称压力：10、20、31.5MPa
⑤连接方式：L-螺纹连接、F-法兰连接
⑥工作介质：Y-液压油、R-乳化液

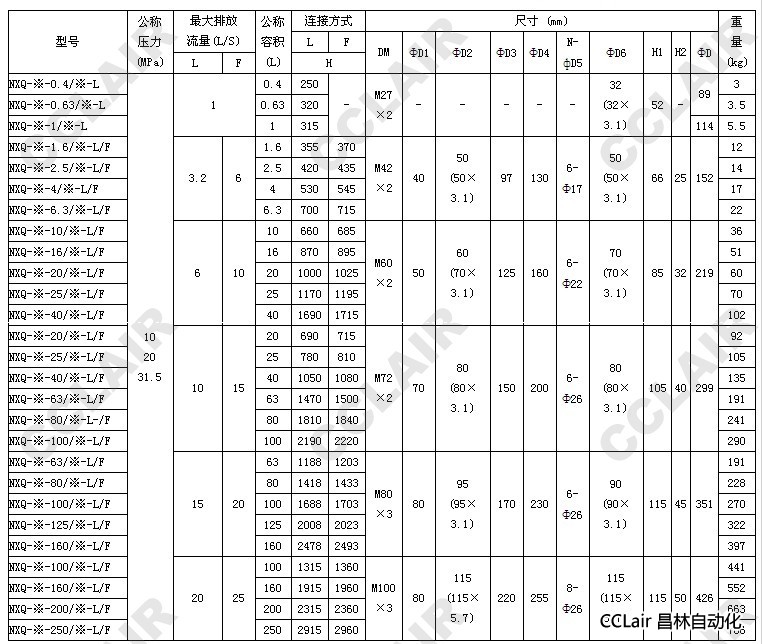

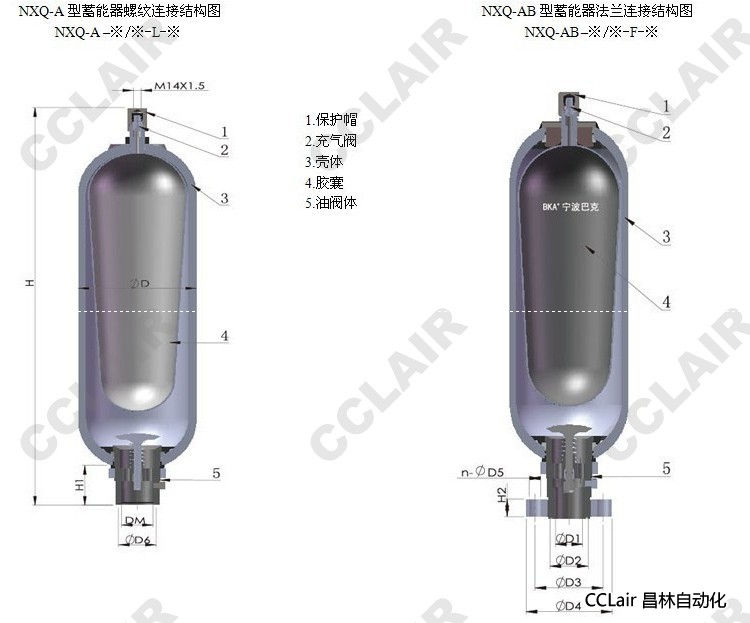

二、外形尺寸

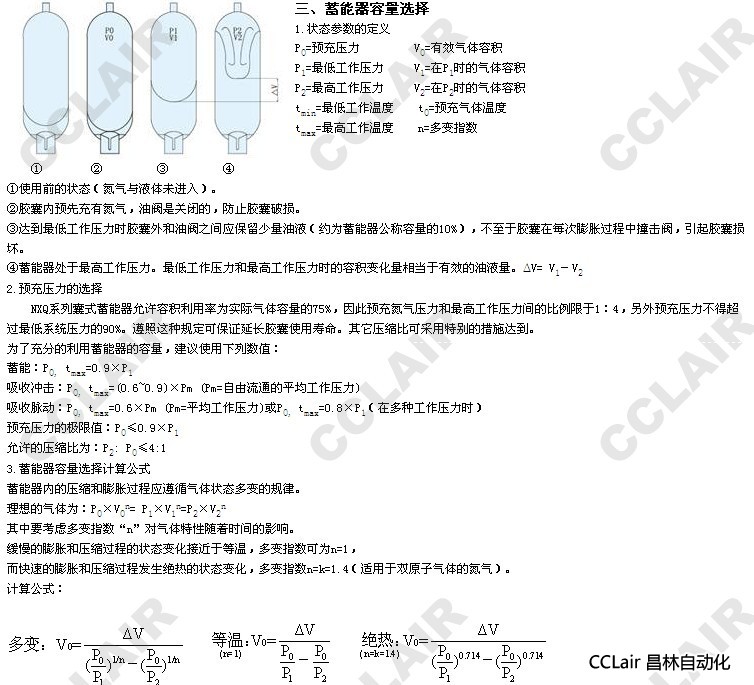

四、技术参数
1.最高工作压力：10、20、31.5MPa
2.公称容积：0.4~250L
3.工作温度： 20# -19℃~+70℃； -10℃~+70℃； 0℃~+93℃
35CrMo -40℃~+70℃； -10℃~+70℃； 0℃~+93℃
五、安装位置
囊式蓄能器可以垂直、水平和倾斜安装。选择倾斜和垂直的安装位置,把油阀安置在下面。
请优先用下列的蓄能器安装位置:
|
功能作用
|
储蓄能量
|
吸收脉动
|
保压
|
补偿容量
|
|
安装位置
|
垂直
|
垂直或水平
|
垂直或水平
|
垂直
|
注：水平或倾斜的安装位置的有效容量和最大允许的流量会减少。
1.固定方式:
蓄能器容量在1升以下可以直接安装在管路上；在震动强烈和1升以上情况下建议使用本企业制造的卡箍或整套蓄能器固定组件。
2.氮气的充装:
要使蓄能器工作,必须把氮气充入到胶囊里去。氮气的充装用专用的充气（氮）工具进行，建议使用本企业制造的CQJ型充气工具，如氮气的压力不能满足（高压）蓄能器的要求，建议使用本企业制造的氮气增压装置——BKCD型充氮车。
3.注意事项：
蓄能器壳体上不得进行焊接和任何机械加工；蓄能器胶囊内只许充入氮气或其它惰性气体，不得使用氧气及其它可燃性和腐蚀性气体；蓄能器应安装在有溢流阀或其它安全阀的液压系统中。
六、订货说明
1.订货时须写明型号代号全称，如：公称压力为31.5 MPa，公称容积为40L，连接方式为法兰连接，以液压油为工作介质的A型囊式蓄能器为：NXQ-A-40/31.5-F-Y。
2.若对囊式蓄能器有特殊要求时，请同本企业商洽。
3.本企业保留设计更改权，对修改不另行通知。

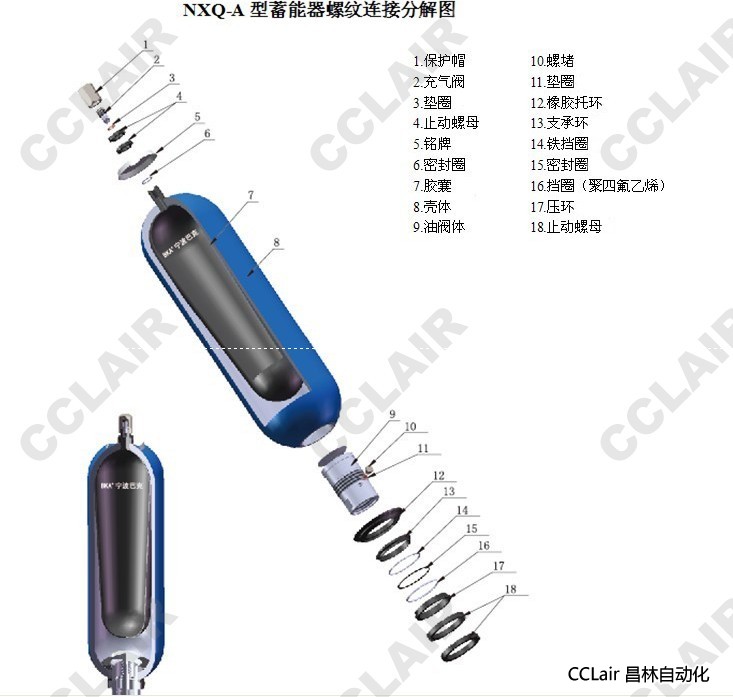

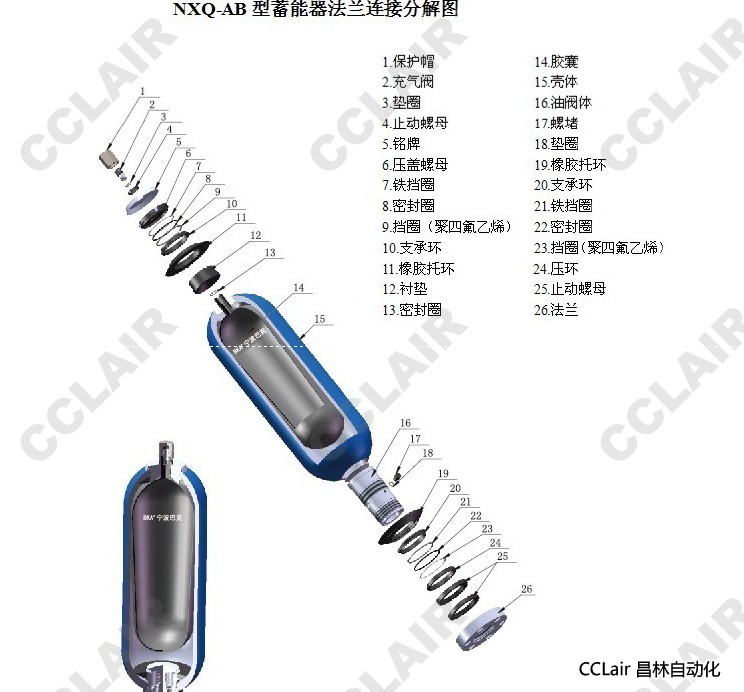

七、囊式蓄能器分解图（国家标准）
