YMDZ-05,YMDZ-08,YMDZ-15,YMDZ-30,YMDZ-40,YMDZ-75,YMDZ-150,YMDZ-200,电磁失电制动器

2014-01-14 14:47940

信息概况

价格：未填
型号： YMDZ-05,YMDZ-08,YMDZ-15,YMDZ-30,YMDZ-40,YMDZ-75,YMDZ-150,YMDZ-200,电磁失电制动器
发货：3天内

发送询价

YMDZ-05,YMDZ-08,YMDZ-15,YMDZ-30,YMDZ-40,YMDZ-75,YMDZ-150,YMDZ-200,电磁失电制动器

YMDZ-300,YMDZ-450,YMDZ-600,YMDZ-750,YMDZ-2000,

2、性能参数：

1、简介

　YMDZ系列电磁失电制动器为通电脱离（释放），断电弹簧制动的摩擦式制动器。它主要与Ｙ系列电动配套成YEJ系列电磁制动三相异步电动机。广泛应用于冶金、建筑、化工、食品、机床、包装等机械中，及在断电时（防险）制动等场合。
这种制动器具有结构紧凑、安装方便、适用性广、噪声低、工作频次高、动作灵敏、制动可靠等优点，是一中理想的自动化执行元件。

	YMDZ -05	YMDZ -08	YMDZ -15	YMDZ -30	YMDZ -40	YMDZ -75	YMDZ -150	YMDZ -200	YMDZ -300	YMDZ -450	YMDZ-600	YMDZ -750	YMDZ -2000
配套YEJ电机机座号	71	80	90	100	112	132	160	180	200	225	250	280	315
额定力距 (N.m)	5	8	15	30	40	80	150	200	300	450	600	850	2000
额定功率 P20 (W)	35	50	60	80	110	130	150	150	200	200	210	340	400
接通时间 (≤ms)	63	87	110	140	152	165	214	252	303	359	385	435	495
断开时间 (≤ms)	55	72	95	120	130	140	180	210	250	270	285	320	375
最大工作气隙＆max(mm)	0.8	1	1	1	1	1.2	1.2	1.2	1.5	1.5	1.6	1.8	1.8
额定电压 (VDC)	99	99	99	99	170	170	170	170	170	170	170	170	170
允许最高工作转速 (rpm)	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000

3、安装：

　安装注意事项
摩擦片及衔铁表面不得有油污，必须保持清洁。
安装时必须保证气隙“&”
花键套不得有轴向窜动
安装后必须旋出空心螺栓锁紧在电机后端盖或法兰盘上。

4、外形及安装尺寸：

	d	N×M	D2	D3	D4	D5	D6	b	B1
YMDZ-05	14.8	3×M5	90	78	51	102	10	5	109.5
YMDZ-08	19.8	3×M5	105	92	65	118	10	6	124
YMDZ-15	24.8	3×M6	114	98	65	128	10	8	137
YMDZ-30	29.5	3×M6	133	118	80	147	10	8	155
YMDZ-40	29.5	3×M8	150	131	90	167	12	8	172
YMDZ-75	39.5	3×M8	170	151	104	188	12	12	191
YMDZ-150	44.5	4×M10	202	181	120	222	12	12	224
YMDZ-200	53	4×M10	244	220	140	265		16
YMDZ-300	59	4×M12	280	254	170	310		18
YMDZ-450	65	4×M12	300	274	180	330		18
YMDZ-600	65	4×M16	350	305	180	380		18
YMDZ-750	68	6×M16	390	350	195	422		18
YMDZ-2000	80	8×M16	550	510	350	580		22

	h	H1	H2	H3	H4	H5	H6	L	δ	β
YMDZ-05	16.2	47	2	21	120	60	25	20	0.3	120
YMDZ-08	21.6	55	3	21	135	75	25	20	0.3	120
YMDZ-15	28.1	60	3	24	140	80	25	25	0.4	100
YMDZ-30	32.8	61	3	24.5	150	90	250	30	0.4	100
YMDZ-40	32.8	63	3	25	180	102	32	30	0.5	80
YMDZ-75	42.8	75	3	29	195	112	32	30	0.5	80
YMDZ-150	47.8	88	3.5	34	275	133	32	35	0.6	80
YMDZ-200	57.3	80	3.5					40	0.6
YMDZ-300	63.4	95	3.5					50	0.8
YMDZ-450	69.4	100	3.5					56	0.8
YMDZ-600	69.4	110	4					56	0.8
YMDZ-750	72.4	120	4					62	1.0
YMDZ-2000	85.4	130	7.5					62	1.0

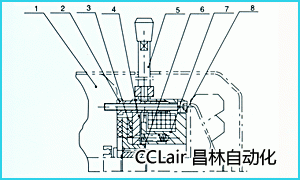

5、安装示意图
1、电机端盖
2、空心螺栓装置
3、制动盘
4、衔铁
5、手动释放装置
6、花键套
7、磁轭组件
8、安装螺栓
