23EY-H6B,23EY-H10B,23EP-H6B,23EP-H10B,电磁球阀
2015-02-09 17:381752
信息概况
  • 价格：未填
  • 型号：23EY-H6B,23EY-H10B,23EP-H6B,23EP-H10B,电磁球阀
  • 发货：3天内
发送询价
23EY-H6B,23EY-H10B,23EP-H6B,23EP-H10B,电磁球阀

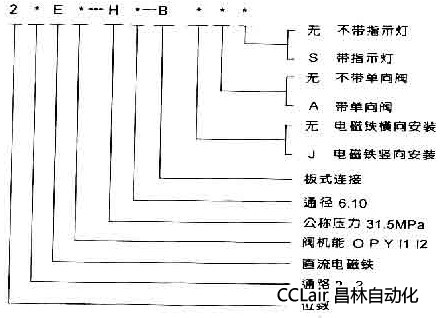

一．型号说明：

二． 结构及原理：

本型球式电磁换向阀主要由电磁铁和换向阀组成，
通过杠杆连接将电磁铁输出的推力放大，并通过推杆推动阀芯，实现换向。
阀芯采用优质高精度钢球，无轴向密封长度，换向过程中不存在液压力造成的径向卡紧，因而换向可靠且响应快。
根据此阀的结构特点及材质的选用，使它广泛适用于以矿物油.乳化油.高水基液体，甚至是气体介质的控制系统中。
本型球式电磁换向阀采用卸荷型结构，能自动平衡系统工作介质压力变化对阀芯轴向作用力的影响，使阀口保持恒定密封力的密封状态。
电磁铁失电位置，如图中所示，钢球在弹簧作用下封住阀座一端，P.A口封闭，A.T口通。
电磁铁通电位置：电磁力克服弹簧力及摩擦力失动左推杆右移，钢球右移封住阀座另一端，A.T 口封闭, P.A口通带指示灯球座式电磁换向阀，当电磁铁通电时，红灯亮；当电磁铁失电时，绿灯闪亮一下。注意：带指示灯的球球式电磁换向阀成源接头有正负极，不得接反。
三．技术及规格。
型    号
图形符号
公称压力
公称通径
公称流量
电 压
23EP-H6B-口口

31.5MPa
6mm
10 l/min
24V
23EP-H6B-口口

31.5 MPa
10mm
41 l/min
24V
23EY-H6B-口口

31.5MPa
6mm
10 l/min
24V
23EY-H10B-口口

31.5MPa
10mm
41 l/min
24V
四．工作介质及过滤精度：
工作介质：矿物油，乳化液。        过滤精度：30μｍ

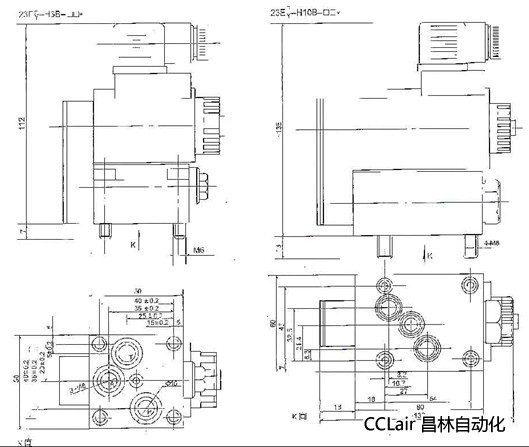

五．外形及连接尺寸
