球阀

LDBAA15,LDBAA20,LDBAA25,LDBAA32,LDBAA40,LDBAA50,LDBAA65,LDBAA80,法兰式球阀

2013-12-26 09:07562

信息概况

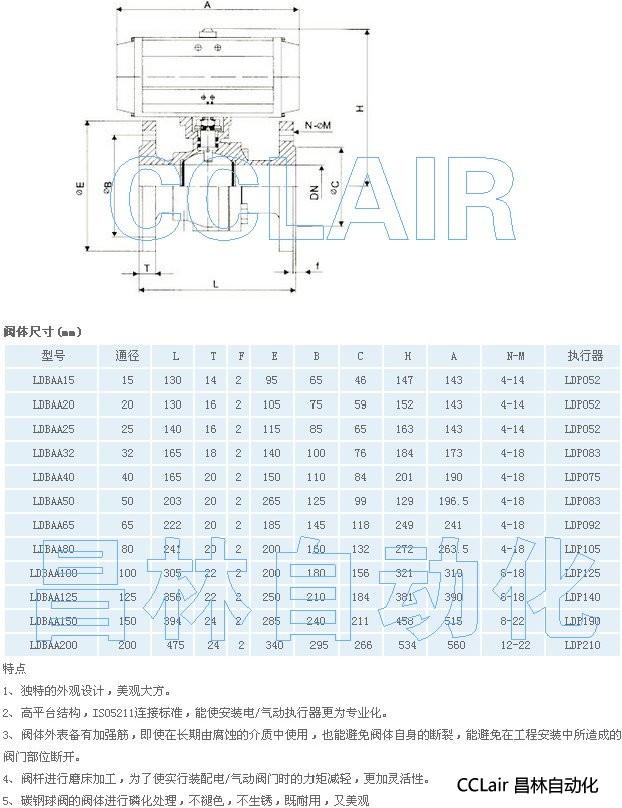

LDBAA15,LDBAA20,LDBAA25,LDBAA32,LDBAA40,LDBAA50,LDBAA65,LDBAA80,法兰式球阀

LDBAA100,LDBAA125,LDBAA150,LDBAA200,

技术参数

气缸形式双作用、单作用

环境温度 -20℃～+80℃

气源压力双作用4~8bar、单作用5~8bar

功能选项

防爆型防爆等级:dIIBT4

信号反馈 X1机械式无源信号，X2有源信号

带加热器可在潮湿环境干燥执行器内元件

手动功能电动执行器带有手动开阀、关阀功能

调节型输入4~20mA信号，实现球阀调节功能

标准规范

* 法兰标准：GB9113.1

* 检测与试验：GB/T13927-1992

* 设计标准：GB/T12237-1989

* 结构长度：GB/T 12221

阀体参数

公称压力 PN16、PN25、PN40

连接方式法兰式 GB（特选JB、ANSI、JIS）

阀体材质 WCB、SS304、SS316、SS316L

球芯材质 SS、SS304、SS316、SS316L

密封材料 PTFE、PPL(特选：石墨、金属硬密封)

C6: -30℃～150℃（Y）
工作温度 C7: -30℃～250℃（S)
C8: -30℃～350℃（S)

附件选项

回讯器也叫限位开关，远程反馈开关信号

电磁阀双作用选二位五通、单作用选二位三通

三联件可对气源稳压、过滤、气缸加润滑油

手轮机构转动手轮机构，可实现手动开、关阀

电气定位器输入4~20mA信号，实现球阀调节功能

备注：气缸参数请另参考所选配的气动执行器资料
