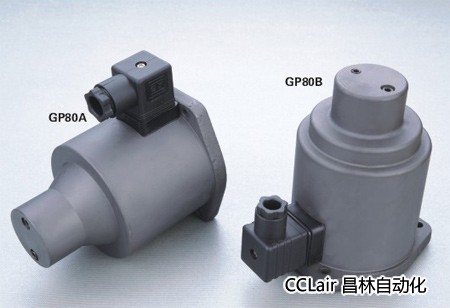

GP80-A,GP80-B,GP80A,GP80B,比例阀用电磁铁

用途：
GP80比例阀用电磁铁是一种机电转换装置。在额定行程及额定电流范围内，其输出力与输入信号成比例。与比例控制放大器配套使用，可对电液比例阀的阀芯位置进行准确控制。它具有线性工作行程长，重复精度高，输出力大的特点。常作为直控式比例溢流阀、比例流量阀、比例节流阀和电液比例复合阀（PQ阀）的动力元件。

主要技术参数

型号

额定工作电流(A)

额定吸力(N)

额定行程(mm)

全行程(mm)

通电率(%)

电阻(20℃)

力-位移滞环(%)

力-电流滞环(%)

重复精度(%)

耐油压(MPa)

GP80-A

0.6

90N

9

10

100

41

≤3.8

≤3

≤1

21

GP80-B

0.6

90N

9

10

100

41

≤3.8

≤3

≤1

21

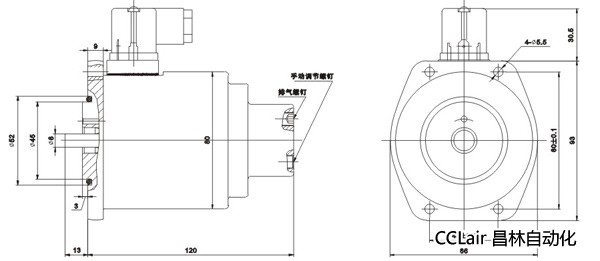

外形及安装尺寸

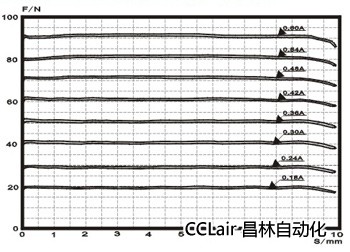

力行程曲线

使用注意事项:
●使用环境中应无足以腐蚀金属和破坏绝缘的气体和尘埃；
●工作油温：-15℃ ~ +70℃；
●排气孔方向应通畅，尽量朝上放置；
●为进行稳定的控制，应排净电磁铁内的空气，使电磁铁腔内充满油；
●排气时，应缓慢松开电磁铁端部的排气螺钉，防止油液溅出；
●在初期调整或因电器故障使电磁铁没有输入电流时，可转动手动调节螺钉，临时设定阀的压力或流量，正常工作时必须将手动调节螺钉退至原位。
