HFA48Y-16C，HFA48Y-100I，HFA48Y-40，HFA48sB-100I， 高温高压安全阀
2013-07-16 12:48656
信息概况
  • 价格：未填
  • 型号：HFA48Y-16C，HFA48Y-100I，HFA48Y-40，HFA48sB-100I，
  • 发货：3天内
发送询价
HFA48Y-16C，HFA48Y-100I，HFA48Y-40，HFA48sB-100I， 高温高压安全阀
HFA48Y-64，无锡昌林，HFA48sB-160I，HFA48sB-64，HFA48Y-16V，
HFA48Y-100，HFA48Y-40V，HFA48sB-100，HFA48SH-40，
HFA48Y-160，HFA48Y-64V，无锡昌林，HFA48sB-160，HFA48sB-64V，
HFA48Y-161，HFA48Y-100V，HFA48Y-401，HFA48sB-100V，
HFA48Y-641，HFA48TH-100，HFA48sB-64，HFA48sB-160V， 无锡昌林，

高温高压安全阀用途

高温高压安全阀适用于工作温度“C型”≤425℃；“I型”≤500℃；“V型”≤550℃的蒸汽等介质设备或管路上，作为超压保护装置。 连接法兰标准按JB/T......94系列1、系列2。

高温高压安全阀产品型号 Type of the products

HFA48Y-16C HFA48Y-100I
HFA48Y-40 HFA48sB-100I
HFA48Y-64 HFA48sB-160I
HFA48sB-64 HFA48Y-16V
HFA48Y-100 HFA48Y-40V
HFA48sB-100 HFA48SH-40
HFA48Y-160 HFA48Y-64V
HFA48sB-160 HFA48sB-64V
HFA48Y-161 HFA48Y-100V
HFA48Y-401 HFA48sB-100V
HFA48Y-641 HFA48TH-100
HFA48sB-64 HFA48sB-160V

高温高压安全阀主要零部件材料 Meterial for main parts




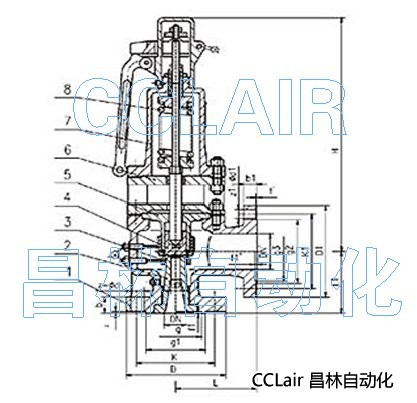

高温高压安全阀主要连接尺寸 （mm） Size of main connection

公称通径 DN 尺寸 （mm） Size
d0 D K g g1 b f f1 Z-￠d DN’ D1 K1 g3 g2 b1 f’ f1’ Z1-￠d1 L L1 ≈H
TFA48Y-16C TFA48Y-16I TFA48-16V
40 25 150 110 - 85 18 3 - 4-￠18 50 165 125 - 100 20 3 - 4-￠18 120 115 540
50 32 165 125 - 100 20 3 - 4-￠18 65 185 145 - 120 20 3 - 4-￠18 135 120 618
65 40 185 145 - 120 20 3 - 4-￠18 80 200 160 - 135 20 3 - 8-￠18 160 140 710
80 50 200 160 - 135 20 3 - 8-￠18 100 220 180 - 155 22 3 - 8-￠18 160 150 730
100 65 220 180 - 155 20 3 - 8-￠18 150 285 240 - 210 24 3 - 8-￠23 240 175 1135
150 100 285 240 - 210 24 3 - 8-￠23 200 340 295 - 265 26 3 - 12-￠23 255 230 650
200 125 340 295 - 265 26 3 - 12-￠23 250 405 355 - 320 30 3 - 12-￠26 290 260 1135
TFA48Y-40 TFA48Y-40I TFA48Y-40V
25 16 115 85 58 65 16 2 4 4-￠14 32 140 100 - 78 18 2 - 4-￠18 110 95 315
32 20 140 100 66 78 18 2 4 4-￠18 40 150 110 - 85 18 3 - 4-￠18 115 100 315
40 25 150 110 76 85 18 3 4 4-￠18 50 165 125 - 100 20 3 - 4-￠18 120 115 540
50 32 165 125 88 100 20 3 4 4-￠18 65 185 145 - 120 20 3 - 4-18 135 120 618
65 40 185 145 110 120 22 3 4 8-￠18 80 200 160 - 135 20 3 - 8-￠18 160 140 710
80 50 200 160 121 135 22 3 4 8-￠18 100 220 180 - 155 22 3 - 8-￠18 160 150 730
100 65 235 190 150 160 24 3 4.5 8-￠23 150 285 240 - 210 24 3 - 8-￠23 225 175 892
150 100 300 250 204 218 30 3 4.5 8-￠26 200 340 295 - 265 26 3 - 12-￠23 240 235 1135
200 125 375 320 260 282 38 3 4.5 12-￠30 250 405 355 - 320 30 3 - 12-￠26 290 310 1135
TFA48Y-64 TFA48sB-64 TFA48Y-64I TFA48sB-64I TFA48Y-64V TFA48sB-64V
25 16 140 100 58 78 22 2 4 4-￠18 32 140 100 66 78 18 2 4 4-￠18 110 100 315
32 20 155 110 66 82 24 2 4 4-￠23 40 150 110 76 85 18 3 4 4-￠18 130 110 315
40 25 170 125 76 95 24 3 4 4-￠23 50 165 125 88 100 20 3 4 4-￠18 135 120 540
50 32 180 135 88 105 26 3 4 4-￠23 65 185 145 110 120 22 3 4 8-￠18 160 130 618
50 32 180 135 88 105 26 3 4 4-￠23 80 200 160 121 135 22 3 4 8-￠18 160 145 710
65 40 205 160 110 130 28 3 4 8-￠23 80 200 160 121 135 22 3 4 8-￠18 175 160 710
80 50 215 170 121 140 30 3 4 8-￠23 100 235 190 150 160 24 3 4.5 8-￠23 175 160 730
100 65 250 200 150 168 32 3 4.5 8-￠26 125 270 220 176 188 28 3 4.5 8-￠25 220 200 800
100 65 250 200 150 168 32 3 4.5 8-￠26 150 300 250 204 218 30 3 4.5 8-￠26 220 200 892
150 100 345 280 204 240 38 3 4.5 8-￠34 200 375 320 260 282 38 3 4.5 12-￠30 280 280 1135
200 125 405 345 260 300 44 3 4.5 12-￠36 250 450 385 313 345 42 3 4.5 12-￠34 300 295 1135
TFA48Y-100 TFA48sB-100 TFA48Y-100I TFA48sB-100I TFA48Y-100V TFA48sB-100V
25 16 140 100 58 78 24 2 4 4-￠18 32 140 100 66 78 18 2 4 4-￠18 100 100 315
32 20 155 110 66 82 24 2 4 4-￠23 40 150 110 76 85 18 3 4 4-￠18 130 110 315
40 25 170 125 76 95 26 3 4 4-￠23 50 165 125 88 100 20 3 4 4-￠18 135 120 540
50 32 195 145 88 112 28 3 4 4-￠26 65 185 145 110 120 22 3 4 8-￠18 160 130 618
50 32 195 145 88 112 28 3 4 4-￠26 80 200 160 121 135 22 3 4 8-￠18 160 145 710
65 32 220 170 110 138 32 3 4 8-￠26 80 200 160 121 135 22 3 4 8-￠18 175 160 710
80 40 230 180 121 148 34 3 4 8-￠26 100 235 190 150 160 24 3 4.5 8-￠23 175 160 730
100 50 265 210 150 172 38 3 4.5 8-￠30 125 270 220 176 188 28 3 4.5 8-￠25 220 200 800
100 50 265 210 150 172 38 3 4.5 8-￠30 150 300 250 204 218 30 3 4.5 8-￠26 220 200 892
150 80 355 290 204 250 46 3 4.5 12-￠34 200 375 320 260 282 38 3 4.5 12-￠30 280 280 1135
200 125 430 360 260 312 54 3 4.5 12-￠36 250 450 385 313 345 42 3 4.5 12-￠34 300 295 1135
TFA48SH-40
50 32 160 125 88 105 38 3 4 4-￠18 80 195 160 - 135 20 3 - 8-￠18 124 137 525
TFA48TH-100
50 32 195 145 88 112 50 3 4 4-￠26 80 200 160 121 135 22 3 4.5 8-￠18 160 145 580
TFA48sB-160
80 40 260 205 121 168 65 15 4 8-￠30 150 300 250 204 218 30 3 4.5 8-￠25 215 210 1175
序号No. 零件名称 Name of part0 C型材料 Materials I型材料 Materials V型材料 Materials
1 阀体 Body WCB ZG1Cr5Mo ZG15Cr1Mo1V
2 阀座 Nozzle 2Cr13 1Cr18Ni9Ti 12Cr1MoVA
3 调节圈 Adjusting ring 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti
4 阀瓣 Disc 2Cr13 17-4PH 17-7PH
5 导向套 Guide sleeve 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti
6 散热器 Radiator ZG230-450 ZG230-450 ZG230-450
7 阀盖 Bonnet ZG230-450 ZG230-450 ZG230-450
8 弹簧 Spring 50CrVA 50CrVA 50CrVA
