TCG50-03-A(V),TCG50-03-B(V),TCG50-03-C(V),多级控制电磁溢流阀
2013-06-03 10:54578
信息概况
  • 价格：未填
  • 型号：TCG50-03-A(V),TCG50-03-B(V),TCG50-03-C(V),
  • 发货：3天内
发送询价
TCG50-03-A(V),TCG50-03-B(V),TCG50-03-C(V),多级控制电磁溢流阀
TCG50-03-F(V),无锡昌林，TCG50-06-A(V),TCG50-06-B(V),
TCG50-06-C(V),TCG50-06-F(V),无锡昌林，TCG50-10-A(V),
TCG50-10-B(V),TCG50-10-C(V),TCG50-10-F(V),
TCG60-03-A(V),TCG60-03-B(V),TCG60-03-C(V),无锡昌林，
无锡昌林，TCG60-03-F(V),TCG60-06-A(V),TCG60-06-B(V),
TCG60-06-C(V),无锡昌林，TCG60-06-F(V),TCG60-10-A(V),
TCG60-10-B(V),TCG60-10-C(V),无锡昌林，TCG60-10-F(V),



本产品是在压力平稳活塞式溢流阀上叠加积木式遥控闪攻小型电磁阀构成的多级控制电磁溢流阀。
　　回路压力经主溢流阀引入遥控阀，借助于各遥控阀的设定压力及适当机能电磁阀遥控换向。就可在很宽的范围内实现2级～4级压力遥控。

型号说明
TCG ─ ※※ ─ 03 ※ ※ ※ ─ ※ ※ ※ ─ ※ ─ ※ ─ ※ 10 ※※
1 2 3

4

 5 6 7 8 9 10 11 12 13 14
    1. 板式安装电磁溢流阀

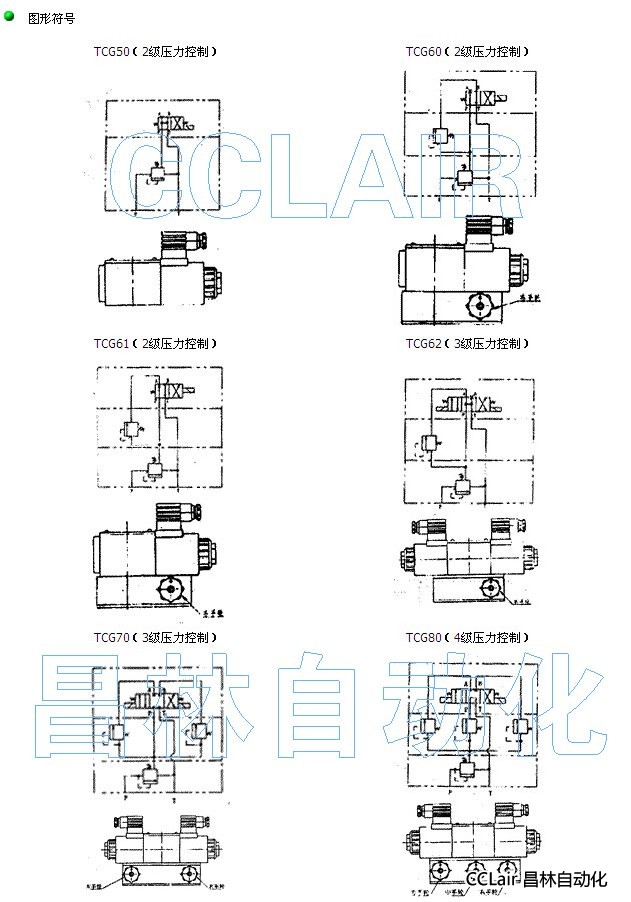

    2. 压力控制方式:50:2级压力控制　　60:2级压力控制　　　61:2级压力控制
      　　　　　　　62:3级压力控制　　70:3级压力控制　　　80:4级压力控制
    3. 公称通径:03:10mm　　　　　　06:20mm　　　　　　10:32mm
    4. 调压范围:A:0.5～4MPa　　B:0.9～8MPa　　C:4～16MPa　　　F:10～25MPa
    5. 卸荷型式:无代号:低压排放式　　　　　　　　V:高压排放式
    6. 泄油方式:无代号:内部泄油　　　　　　　　　Y:外部泄油(1/4")
    7. 右侧遥控压力调整范围:A:0.5～4MPa　B:0.9～8MPa　C:4～16MPa　F:10～25MPa
    8. 中间遥控压力调整范围:A:0.5～4MPa　B:0.9～8MPa　C:4～16MPa　F:10～25MPa
    9. 左侧遥控压力调整范围:A:0.5～4MPa　B:0.9～8MPa　C:4～16MPa　F:10～25MPa
    10. 电气连接:N:DIN43650插头
    11. 电磁铁额定电压代号:T:A100V50/60HZ　　V:A200V50/60HZ　　G:D12V　　H:D24V
      　　　　　　　　　　B:A120V50/60HZ　　D:A240V50/60HZ
    12. 手轮方向:无代号:正面　　R:右　　L:左
    13. 设计号
    14. LH:电磁铁在阀体B口端,标准型省略

　技术参数

型号 公称通径
（mm）		 最高工作压力
（MPa）		 额定流量
（L/min）		 最大流量
（L/min）		 压力调整范围
（MPa）
TCG※※-03-A(V)
 		 10 25.0 40 80 A:0.5～4.0
TCG※※-03-B(V) 10 25.0 40 80 B:0.9～8.0
TCG※※-03-C(V) 10 25.0 40 80 C:4.0～16.0
TCG※※-03-F(V) 10 25.0 40 80 F:10.0～25.0
TCG※※-06-A(V)
 		 20 25.0 — 200 A:0.5～4.0
TCG※※-06-B(V) 20 25.0 — 200 B:0.9～8.0
TCG※※-06-C(V)
 		 20 25.0 — 200 C:4.0～16.0
TCG※※-06-F(V) 20 25.0 — 200 F:10.0～25.0
TCG※※-10-A(V) 32 25.0 — 400 A:0.5～4.0
TCG※※-10-B(V) 32 25.0 — 400 B:0.9～8.0
TCG※※-10-C(V) 32 25.0 — 400 C:4.0～16.0
TCG※※-10-F(V) 32 25.0 — 400 F:10.0～25.0

电磁铁规格
电磁铁种类 交流电磁铁 直流电磁铁
电源 A D
额定电压代号 T V C H
电压V 100 200 12 24
频率Hz 50 60 50 60 — —

其它电压的电磁铁
额定电压代号 电压V 频率Hz
B 120 50/60
D 240 50/60
1.允许电压变动幅度：额定电压±10%
2.线圈规格：连续（100%）
3.绝缘等级：H（180℃）
4.AC240次/分 　DC180次/分

切换时间 　　单位：S
电磁铁种类 电磁铁通电 弹簧复位
交流 0.010～0.020 0.010～0.020
直流 0.017 0.027
