BLTZ1-04,BLTZ1-05,BLTZ1-08,BLTZ1-15,BLTZ1-30,BLTZ1-40,BLTZ1-80,BLTZ1-150,BLTZ1-200,
BLTZ1-300,BLTZ1-450,BLTZ1-600,BLTZ1-850,BLTZ1-2000,电磁失电制动器
BLTZ1系列制动器主要技术参数
|
规 格
名 称
|
05
|
08
|
15
|
30
|
40
|
80
|
150
|
|
|
额定制动力矩Me（N.m）
|
5
|
7.5
|
15
|
30
|
40
|
75
|
150
|
|
|
励磁功率P20℃（W）
|
35
|
35
|
48
|
70
|
75
|
90
|
125
|
|
|
接通时间（ms）
|
63
|
87
|
100
|
135
|
152
|
165
|
215
|
|
|
断开时间（ms）
|
55
|
75
|
95
|
120
|
130
|
140
|
180
|
|
|
励磁电压DC（V）
|
99
|
170
|
|
允许最高工作转速n(r/min)
|
3000
|

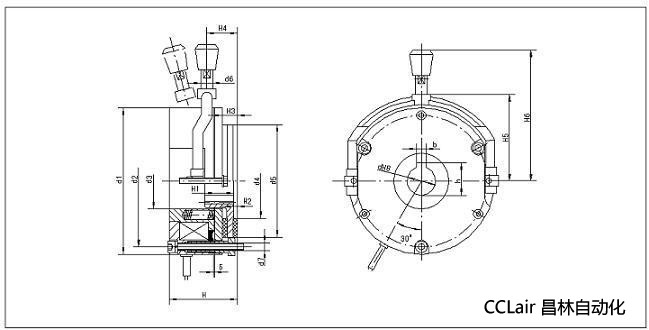

BLTZ1系列制动器外形安装尺寸（示意图）
|
规 格
型 号
|
d1
|
d2
|
d3
|
d4
|
d5
|
d6
|
d7
|
d
|
H
|
H1
|
H2
|
H3
|
H4
|
H5
|
H6
|
h
|
b
|
δ
|
|
BLTZ1--04
|
84
|
72
|
21
|
45
|
61
|
8
|
3-M4
|
12
|
36.5
|
18
|
0.8
|
9
|
15
|
53
|
90
|
13.8
|
4
|
0.3
|
|
BLTZ1--05
|
101
|
90
|
32
|
53
|
78
|
10
|
3-M5
|
14.8
|
48
|
20
|
2
|
9
|
19
|
59
|
104
|
16.2
|
5
|
0.3
|
|
BLTZ1--08
|
117
|
105
|
40
|
65
|
92
|
10
|
3-M5
|
19.8
|
53
|
20
|
3
|
13
|
23
|
71
|
124
|
21.6
|
6
|
0.4
|
|
BLTZ1--15
|
127
|
114
|
48
|
65
|
97
|
10
|
3-M6
|
24.8
|
57
|
25
|
3
|
13
|
23
|
73
|
126
|
28.1
|
8
|
0.4
|
|
BLTZ1--30
|
147
|
133
|
60
|
80
|
116
|
10
|
3-M6
|
29.5
|
60
|
30
|
3
|
13
|
26
|
83
|
134
|
32.8
|
8
|
0.4
|
|
BLTZ1--40
|
166
|
150
|
60
|
90
|
130
|
12
|
3-M8
|
29.5
|
62
|
30
|
3
|
13
|
27
|
96
|
162
|
32.8
|
8
|
0.4
|
|
BLTZ1--80
|
187
|
170
|
70
|
104
|
150
|
12
|
3-M8
|
39.5
|
69
|
30
|
3
|
14
|
30
|
105
|
175
|
42.8
|
12
|
0.5
|
|
BLTZ1--150
|
222
|
202
|
80
|
120
|
179
|
12
|
4-M10
|
44.5
|
87
|
35
|
4
|
18
|
34
|
130
|
232
|
47.8
|
12
|
0.5
|
■ 轴孔d按h7/H8优先配合设计
■ 安装时工作气隙必须按照表中δ值调整，且四周均匀
■ 请注意d7栏安装螺钉数量及规格
