2204010-A,2205015-A,2205020-A,2205025-A,2206332-A,2206340-A,全不锈钢单气控角座阀
2206350-A,2210065-A,2204010-B,2205015-B,2205020-B,2205025-B,
2206332-B,2206340-B,2206350-B,2210065-B,
JT-2204010-A,JT-2205015-A,JT-2205020-A,JT-2205025-A,
JT-2206332-A,JT-2206340-A,JT-2206350-A,JT-2210065-A,
JT-2204010-B,JT-2205015-B,JT-2205020-B,JT-2205025-B,
JT-2206332-B,JT-2206340-B,JT-2206350-B,JT-2210065-B,
应用范围：二位二通全不锈钢单气控角座阀，广泛应用于灌装设备、啤酒饮料、纺织印染、医疗器械、生物制药、消毒灭菌、食品工业、橡塑机械、暖通空调等。
产品特点：
角座阀具有流量大、流阻小、无水锤： Y型设计，扩大了阀腔流通截面，使阀腔内流体更加平顺，提高了36%的流量。阀杆采用316L不锈钢，密封采用契型PTFE，阀杆自动校正、自动润滑，超长使用寿命免维护。
使用介质：水、油、饮料、酒精、蒸汽、酸碱或带有杂质，粘度高的介质
阀体材料：不锈钢（304、316、316L）
密封材料：NBR，FKM,PTFE
连接方式：内螺纹、焊接、法兰
控制方式：常闭（通气打开）、常开(通气关闭),单气控(A),双气控(B)
安装提示：可根据需要任意安装
工作制 ：100%ED
工作形式：二位二通
安装提示：本角座阀可以任意方向安装，单气控推介选用二位三通电磁阀或气控阀，特殊环境可选用防爆电磁阀。

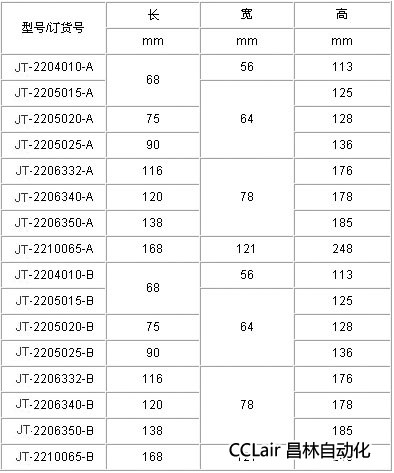

规格参数及安装尺寸：
|
标准参数
|
|
|
|
|
|
|
|
|
型号/订货号
|
接口/螺纹
|
公称通径
|
介质温度
|
KV值
|
压力范围
|
执行器
|
控制气压
|
|
G
|
mm
|
℃
|
m3/h
|
Mpa
|
mm
|
Mpa
|
|
-2204010-A
|
3/8
|
10.5
|
-20～+200
|
3.7
|
0-1.6
|
40
|
0.3-0.8
|
|
-2205015-A
|
1/2
|
13
|
4.7
|
50
|
|
-2205020-A
|
3/4
|
18
|
9.5
|
|
-2205025-A
|
1
|
24
|
19
|
50/63
|
|
-2206332-A
|
1-1/4
|
31
|
27
|
63
|
|
-2206340-A
|
1-1/2
|
35
|
42
|
|
-2206350-A
|
2
|
45
|
55
|
63/80
|
|
-2210065-A
|
2-1/2
|
60
|
90
|
100/125
|
|
-2204010-B
|
3/8
|
10.5
|
-20～+200
|
3.7
|
0-1.6
|
40
|
0.3-0.8
|
|
-2205015-B
|
1/2
|
13
|
4.7
|
50
|
|
-2205020-B
|
3/4
|
18
|
9.5
|
|
-2205025-B
|
1
|
24
|
19
|
50/63
|
|
-2206332-B
|
1-1/4
|
31
|
27
|
63
|
|
-2206340-B
|
1-1/2
|
35
|
42
|
|
-2206350-B
|
2
|
45
|
55
|
63/80
|
|
-2210065-B
|
2-1/2
|
60
|
90
|
100/125
|
注：表中蓝色字体为图片所示产品。
