截止阀

QJH-6WL，QJH-10WL，QJH-15WL， QJH-20WL，QJH-25WL，QJH-32WL，QJH-40WL，高压球芯截止阀

2013-01-15 16:481283

信息概况

价格：未填
型号：QJH-6WL，QJH-10WL，QJH-15WL， QJH-20WL，QJH-25WL，QJH-32WL，QJH-40WL，
发货：3天内

QJH-6WL，QJH-10WL，QJH-15WL， QJH-20WL，QJH-25WL，QJH-32WL，QJH-40WL，高压球芯截止阀
QJH-6NL，QJH-10NL，QJH-15NL，QJH-20NL，QJH-25NL，QJH-32NL，QJH-40NL，
QJH-10F，QJH-15F，QJH-20F，QJH-25F，QJH-32F，QJH-40F，

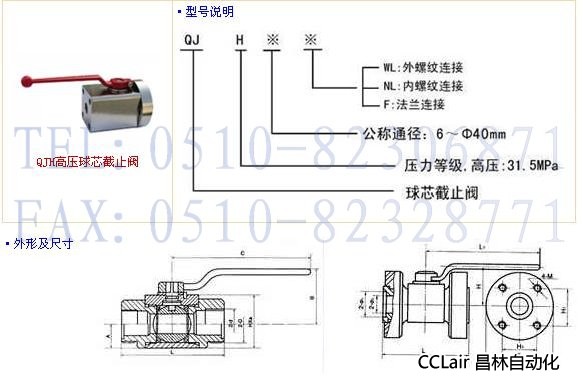

规格及基本参数

　　　外螺纹连接尺寸

型号 Model	2-D	A	B	C	L	Hxa	重量 (Kg)
型号 Model	2-D	A	B	C	L	Hxa	重量 (Kg)
QJH-6WL	M16×1.5	12	27	100	71	27×24	0.5
QJH-10WL	M22×1.5	17	40	160	86	40×35	0.7
QJH-15WL	M30×1.5	22	45	160	96	46×44	0.9
QJH-20WL	M36×2	23	46	160	112	52×50	1.3
QJH-25WL	M42×2	26	59	200	122	62×60	1.9
QJH-32WL	M52×2	33	74	230	145	72×68	3.5
QJH-40WL	M60×2	43	88	260	163	92×85	5.8

　　　内螺纹连接尺寸

型号 Model	2-D	A	B	C	L	Hxa	重量 (Kg)
型号 Model	2-D	A	B	C	L	Hxa	重量 (Kg)
QJH-6NL	M16×1.5	12	27	100	67	27×24	0.6
QJH-10NL	M18×1.5	17	40	160	76	40×35	0.7
QJH-15NL	M27×2	22	45	160	88	46×44	1.0
QJH-20NL	M33×2	23	46	160	100	52×50	1.4
QJH-25NL	M42×2	26	59	200	116	62×60	2.1
QJH-32NL	M48×2	33	74	230	126	72×68	3.7
QJH-40NL	M60×2	43	88	260	130	92×85	6.0

　　　法兰连接尺寸

型号 Model	L	L1	H	H1	ф	ф1	ф2	M	重量 (Kg)
型号 Model	L	L1	H	H1	ф	ф1	ф2	M	重量 (Kg)
QJH-10F	103	133	44	36	ф68	ф22	ф10	M10	1.0
QJH-15F	113.5	133	46	40	ф75	ф25	ф15	M10	1.5
QJH-20F	117.4	135	48	42	ф78	ф30	ф20	M10	2.5
QJH-25F	133.5	165	56	56	ф100	ф38	ф25	M12	4.3
QJH-32F	145.4	195	63	62	ф110	ф45	ф32	M12	7.9
QJH-40F	175	231	74	73	ф130	ф55	ф40	M16	10
