PA2052比例放大器是为各种比例溢流阀，比例减压阀和比例方向阀配套使用的通用放大器。其功能全面，结构紧凑，调试维护方便。为各类型比例阀配套，成功地运行于注塑机折弯机、硫化机、挤出机、纺织机械等轻工业设备上。

 结构原理

    1、双路放大通道，独立工作，互不干扰。
    2、由斜坡调整，到前置放大，最后经过电源转换器变成脉宽调制电流 输出。
    3、可输入标准电压或电流信号。
    4、设有颤振信号发生器，提高比例阀的灵敏度和分辨率，调节电位器W5、W6可改变颤振电流，调W9可调颤振频率。
    5、电位器W7、W8是调整斜坡时间，可对阀芯的加速和减速进行同时调节。

 技术参数

1、工作电源：DC24V、80W          2、额定输出电流：0.8A、1.5A、3A
3、输入阻抗：10K                        4、输入信号：4—20 mA或0—±10V
5、颤振电源：200mA                    6、颤振频率：0—900Hz

  型号编码

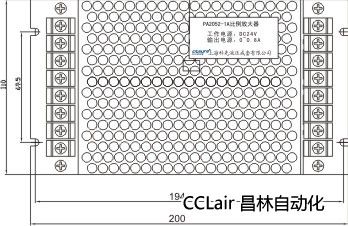

安装尺寸

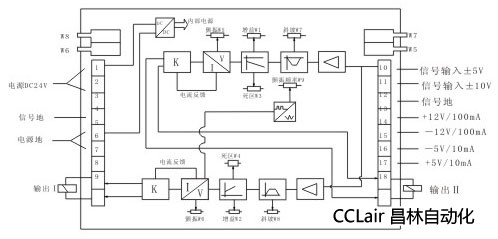

接线说明
