YPH060,YPH110,YPH160,YPH240,YPH330,YPH420,YPH660,压力管路过滤器
2012-11-08 12:08573
信息概况
  • 价格：未填
  • 型号：YPH060,YPH110,YPH160,YPH240,YPH330,YPH420,YPH660,
  • 发货：3天内
发送询价
YPH060,YPH110,YPH160,YPH240,YPH330,YPH420,YPH660,压力管路过滤器
1 性能与用途 DESCRIPTION
  安装于液压系统压力管路中，滤除工作介质中的固体颗粒及胶状物质，有效控制工作介质的污染度。
  可根据需要装配压差发讯器。
  滤芯过滤材料分别采用复合纤维、木棉定型滤纸、不锈钢烧结毡、不锈钢编织网。
  上、下壳体采用钢棒加工成型，外形美观。
 2 技术参数
  工作介质：矿物油、乳化液、水－乙二醇、磷酸酯液压液(木棉定型滤纸仅适用于矿物油)
  工作压力(max）：42MPa
  工作温度：－25℃～110℃
  发讯器发讯压差：0.7MPa

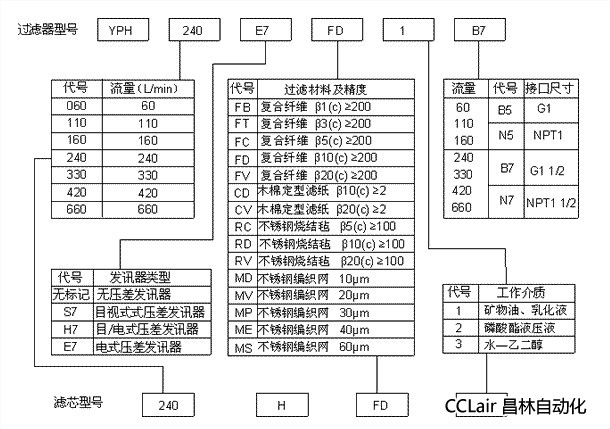

 3 系列型谱


4 额定流量下的清洁滤芯压降（单位：1×105Pa 介质参数：30mm2/s 0.86kg/dm3)

型号
壳体
滤         芯
FT
FC
FD
FV
CD
CV
RD
RV
MV
ME
YPH060…
0.38
1.09
0.66
0.46
0.32
0.27
0.20
0.26
0.21
0.35
0.18
YPH110…
0.95
1.43
0.86
0.61
0.42
0.36
0.26
0.34
0.28
0.45
0.23
YPH160…
1.52
1.41
0.85
0.60
0.41
0.35
0.26
0.34
0.27
0.45
0.23
YPH240…
0.36
2.21
1.33
0.94
0.65
0.55
0.40
0.53
0.43
0.71
0.36
YPH330…
0.58
2.06
1.24
0.88
0.61
0.51
0.38
0.50
0.40
0.66
0.34
YPH420…
1.05
1.91
1.15
0.81
0.56
0.47
0.35
0.46
0.37
0.61
0.31
YPH660…
1.56
2.28
1.37
0.97
0.67
0.57
0.42
0.55
0.44
0.73
0.37

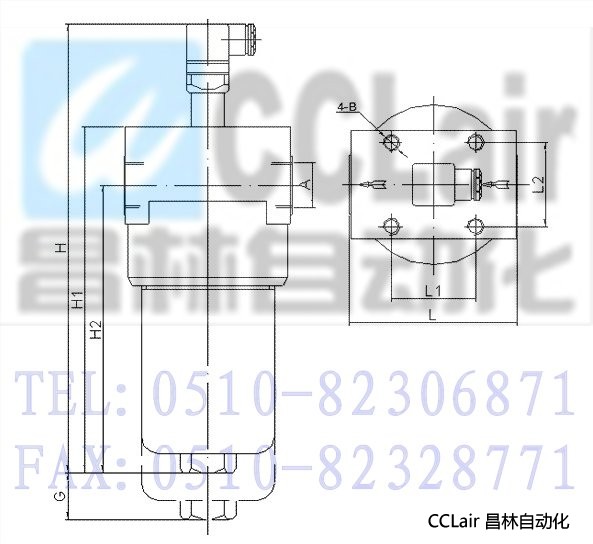

5 图示尺寸

型号
A
H
H1
H2
L
L1
L2
B
G
重量
YPH060…
G1
NPT1
284
211
169
120
60
60
M12
100
4.7
YPH110…
320
247
205
5.8
YPH160…
380
307
265
7.9
YPH240…
G1 1/2
NPT1 1/2
338
265
215
138
85
64
M14
16.3
YPH330…
398
325
275
19.8
YPH420…
468
395
345
23.9
YPH660…
548
475
425
28.6
