电动三通调节球阀由CHR系列智能式电动执行机构和三通球阀组成，是一种旋转类切断调节阀门， 具有关闭严密，结构紧凑，重量轻，维修方便等优点。广泛 用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控 制中。
两阀座密封三通球阀具有结构紧凑、外型美观、密封性 能好。它能实现对管道中介质流向的切换。也能使相互垂直 的两个通道连通或关闭。
四阀座密封三通球阀具有造型美观、结构紧凑合理，它 不仅可实现介质流向的切换，也可使三个通道相互连通，现 时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

执行标准

1.设计和制造：GB/／T12237-1989； APl608
2.检验和试验：GB/T13927-1992； APl 598
3.法兰连接：JB/T79； ASME/ANSI B165
4.结构长度：JB-12221

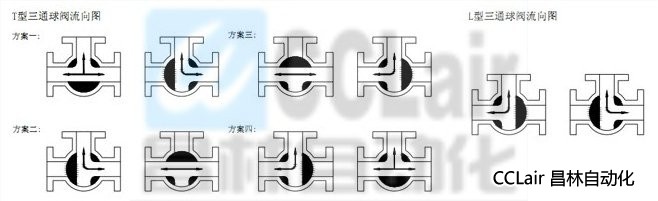

流向原理图

三通球阀分L型和T型，介质流通方向见下图。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。


主要技术指标

控制精度：0.1%～3.1%可调。
接受控制信号：0～10mA.DC、4～20mA.DC或1～5V.DC。
按键选择：1、输入信号中断时：“中断”模态（开、停、关）2、正逆动作选择3、控制精度选择。
电动装置全开、全闭位置自动定位标定，方便准确。
按输入信号和电动装置位置进行智能步距调整自动定位，抑制振荡精度高。
输出电动装置位置信号：4～20mA.DC对应电动装置全闭、全开。

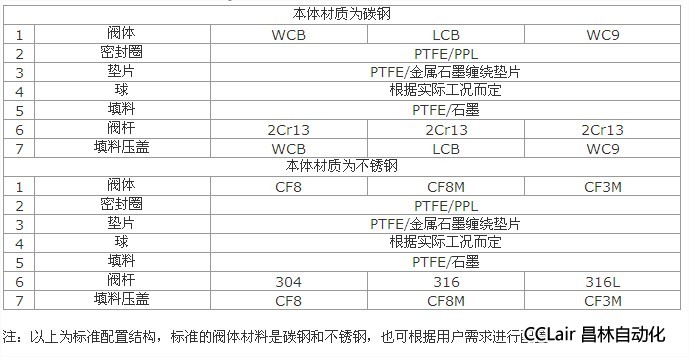

阀门材料

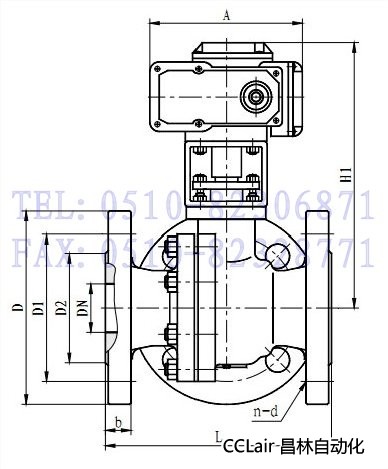

外形尺寸结构图
