产品介绍
本过滤器适用于液压系统回油精过滤，滤除系统中由于元件磨损产生的金属颗粒和密封件的橡胶杂质等污染物，使流回油箱的油液保持清洁。
过滤器配有发讯器.旁通阀.自封阀和集污盅。其主要性能特点有：
1. 过滤器可直接安装在油箱的侧面.底部上部，进油口没有螺纹和法兰连接方式。
2. 没有油路自封装置，当滤芯堵塞需要更换时，打开上盖自封阀便自行关闭，切 断油路，然后更换滤芯，清洗磁钢外套。
3. 过滤器的出油口没有滤芯堵塞发讯器，可以随时了解滤芯堵塞情况，当滤芯堵 塞，进油口压力达到允许最大压力损失（见表）时，发讯器便会发出讯号，应立即 停机更换滤芯。
4. 当滤芯堵塞，发讯器报警后不能立即处理故障，进油口压力升至旁通阀开启压 力时,设在滤芯上部的旁通阀便会自行开启，以避免损坏过滤器，确保系统照常运行。
5. 滤芯上设有磁钢，可滤除油液中1微米以上的金属颗粒，滤芯采用新型化纤滤材， 具有过滤精度高，通油能力大，压力损失小，纳污量大等优点。
6. 过滤器底部设有消泡器，破碎从回油管路中带来气泡，减弱箱底沉积污染物骚动。

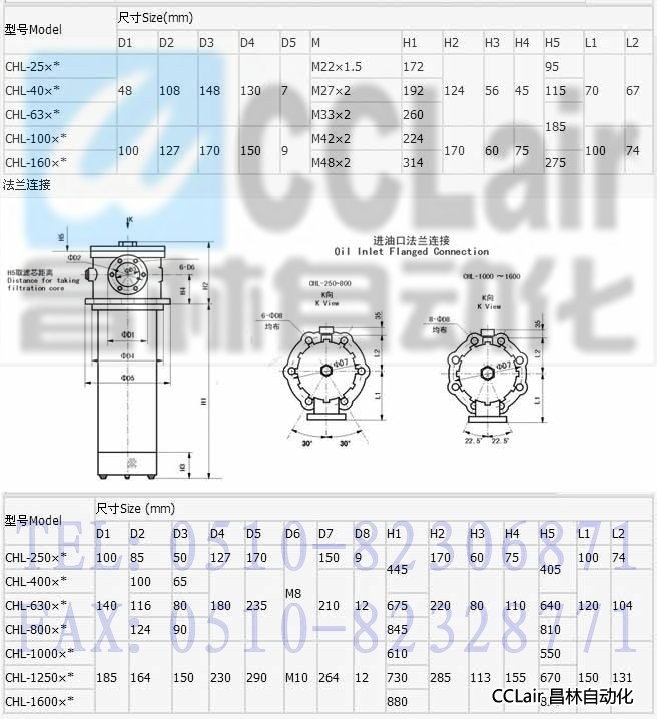

型号说明及安装方法简图
