ZWLP25-8-15,ZWLP32-10-20,ZWLP40-20-15,ZWLP40-15-30,不锈钢自吸离心泵
2012-09-27 16:51962
信息概况
  • 价格：未填
  • 型号：ZWLP25-8-15,ZWLP32-10-20,ZWLP40-20-15,ZWLP40-15-30,
  • 发货：3天内
发送询价
ZWLP25-8-15,ZWLP32-10-20,ZWLP40-20-15,ZWLP40-15-30,不锈钢自吸离心泵
ZWLP50-10-20,ZWLP50-20-15,ZWLP50-18-22,ZWLP50-15-30,ZWLP100-80-20,
ZWLP65-30-18,ZWLP65-20-30,ZWLP65-25-40,ZWLP80-40-16,ZWLP100-100-15,
ZWLP80-65-25,ZWLP80-80-35,ZWLP80-50-60,ZWLP80-80-45,ZWLP100-100-20,
ZWLP100-100-30,ZWLP100-80-45,ZWLP100-80-60,ZWLP100-80-80,
ZWLP150-200-15,ZWLP150-200-20,ZWLP150-200-28,ZWLP150-400-25,
ZWLP200-280-12,ZWLP200-300-18,ZWLP200-300-25,ZWLP200-280-28,
ZWLP250-400-22,ZWLP150-180-40,ZWLP125-120-20,ZWLP300-800-14,

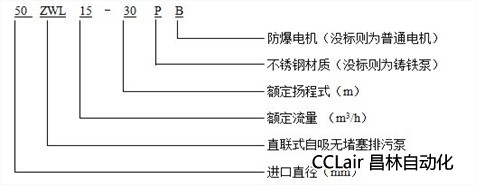

型号说明

产品概述
ZWLP直连式不锈钢自吸泵是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。该泵集自吸和无堵塞排污于一体，采用轴向回流外混式，并通过泵体、叶轮流道的独特设计，即可象一般自吸清水泵那样不需要安装底阀和灌引水，又可吸排含有大颗粒固体和长纤维杂质液体，可广泛适用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等化工介质最理想的杂质泵。
该泵采用直联式结构与国内同类产品相比，具有结构简单紧凑、振动少，自吸性能好、排污能力强、高效节能，使用维修方便等特点，在排污泵系列产品中属国内首创。各项技术性能指标居国内领先，达到国际先进水平，具有广阔的应用市场和发展前景。
结构说明
1
电动机：直接与水泵联接传送动力，采用名牌电机。
9
放水栓：当泵长期不用时，可以打开放水栓放于储液。
2
泵轴：与电机同轴。为电机加长轴，确保了轴的同心，使泵运行平衡、无噪音和振动现象，采用镀铬处理，增强了使用寿命。
10
底盖板：当泵体内有沉垢淤积时，可打开底盖板清除污垢。
3
挡水圈：防止因密封漏水而使电机进水。
11
底盘：连接整泵便于安装，也可安装隔振器。
4
机械密封：采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐调温、高压机械密封，运行寿命长，不渗漏、高压机械密封、运行寿命长，不渗漏，对轴无磨损，不积水垢，保证工作环境的整洁。
12
气液分离管：水泵里的水在泵起动时，通过气液分离管把空气排出，并使水回流，从而完成自吸过程。
5
泵盖：连接泵体和电机
13
出品接管：连接出水管道。
6
泵体：压出室和吸入室及气液分离室采用优秀水力模型设计而成，既美观又高效，设有安装底脚，便于安装和运行稳固。
14
加水阀：当泵内腔储液不足时可打开阀门加水。
7
叶轮：采用先进的水力模型设计而成，一般分单流道、双流道两种，具有高效率，通过能力佳可靠性好等特点。
15
止回阀片：当泵停止工作时可阻止管道里的水回流。
8
密封环：水泵叶轮与泵体接合处起密封作用。
16
进口接管：连接进口管道。

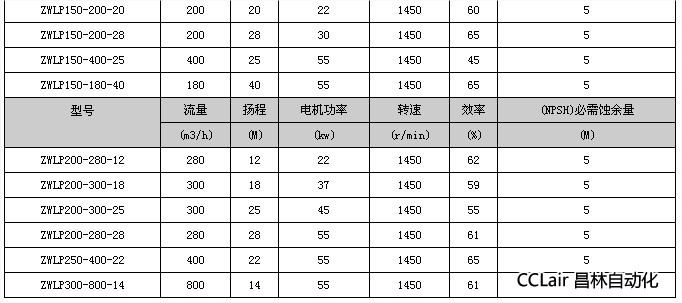

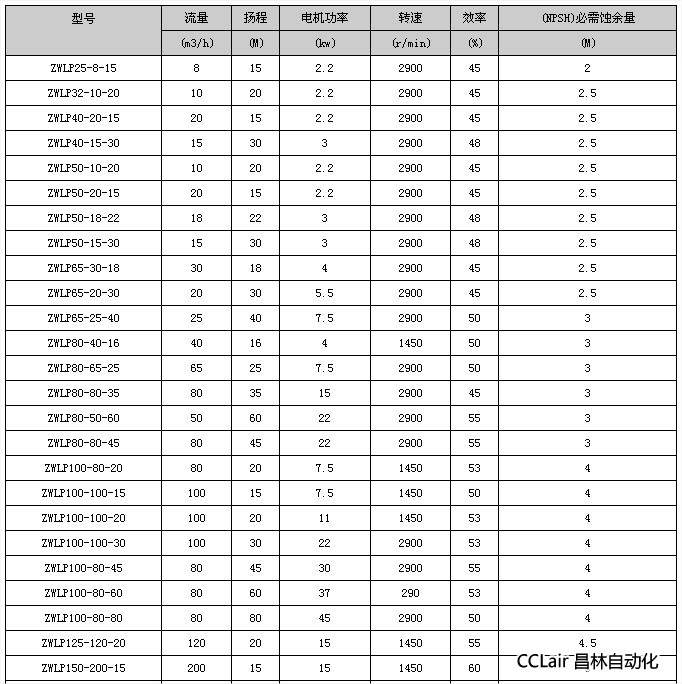

性能参数
