DMK-5CSA-4,DMK-5CSA-5,DMK-5CSA-6,DMK-5CSA-8,DMK-5CSA-10,脉冲喷吹控制仪
2012-08-09 12:561753
信息概况
  • 价格：未填
  • 型号：DMK-5CSA-4,DMK-5CSA-5,DMK-5CSA-6,DMK-5CSA-8,DMK-5CSA-10,
  • 发货：3天内
发送询价
DMK-5CSA-4,DMK-5CSA-5,DMK-5CSA-6,DMK-5CSA-8,DMK-5CSA-10,脉冲喷吹控制仪
产品概述：
脉冲喷吹控制仪是脉冲袋式除尘器喷吹清灰系统的主要控制装置。它的输出驱动电磁脉冲阀，进而控制压缩空气对滤袋循序喷吹清灰，使除尘器的运行阻力保持在设定的范围内，以保证除尘器的处理能力和收尘效率。
控制仪每次输出一位的驱动电压，一个驱动电压持续时间，称为脉冲宽度。相邻二个输出驱动电压之间的间隔时间，称为脉冲间隔。控制仪完成对所有位的电磁阀驱动输出所需要的时间，称为脉冲周期。两个脉冲周期之间的停顿时间，称为循环间隔。
根据除尘器的清灰要求设定控制仪的循环间隔、脉冲间隔和脉冲宽度参数，保证除尘器运行阻力在设定的范围内。

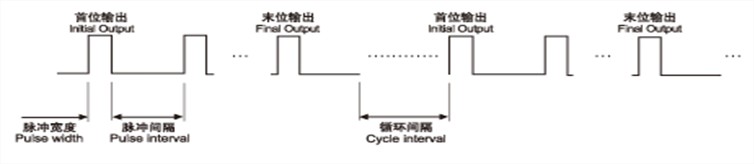

SDMK-5CSA输出波形图

DMK-5CS型脉冲喷吹控制仪具备如下功能：
1、可根据清灰要求，调整循环间隔、脉冲间隔和脉冲宽度，控制电磁脉冲阀的开启和关闭，对除尘器实行定时清灰。同时设有压差控制仪输入接点，接上压差控制仪后可以定压差清灰。
2、 线路板上的发光二极管依次显示电磁脉冲阀工作顺序。印刷线路板上的“手进”按钮，能依次检查电磁脉冲阀工作情况。如按住“手进”按钮不放便能锁定自动进位。
3、线路板上的数码管能显示运行时的计时时间和参数设定时的参数值。
4、 采用专用集成电路简化了线路，节省了器件，提高了控制仪的稳定性和可靠性。
5、 采用全密封塑料外壳，外形美观，防尘性能好，四周和底部有供布线用的敲落孔可适应各个方向布线，安装方便。
6、配套型控制仪的最大输出位数是固定的，它适用于相应规格的脉冲袋式除尘器。通用型控制仪的最大输出位数可在额定范围内选择，它适用具有各种不同规格的脉冲袋式除尘器的企业选配统一的控制仪。
工作原理：
本控制仪核心控制由单片机实行，实现按键参数设定、数码显示及循环间隔、脉冲间隔和脉冲宽度控制，根据“停止/运行”信号，来控制清灰运行。各输出端输出控制电磁脉冲阀的开启，喷吹压缩空气清灰，同时有发光二极管显示喷吹顺序。本控制功能齐全，操作简单明了。

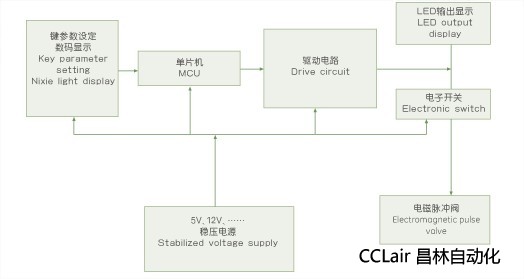

内部结构图:

型号含义：
D
M
K
-
5
C
S
A
-
N
R
C



喷吹控制仪


设计
序列
专用集
成电路
时间
控制
升级型

固定
输出位数

输入电压/
输出电压
技术指标：
额定输入电压
220VAC（110%）50-60HZ,（或其他规格）
额定输出电压
24VDC（或其他规格）
额定输出电流
1A
耗电
5W
输出脉冲宽度调节范围
10~990 Millisecond
输出脉冲间隔调节范围
1~99 Second
循环间隔调节范围
1~99Minute
压差控制输入信号
开头触点
使用环境
-25℃~+55℃
空气的相对湿度不超过85%
无严重的腐蚀气体和导电尘埃
无剧烈震动或冲击
规格尺寸：
型号规格
额定输出位数
控制电磁脉冲阀数
外型尺寸(L×W×H)
A=230×185×90mm
B=370×240×102mm
DMK-5CSA-4
4
1-4任选
A
DMK-5CSA-5
5
1-5任选
A
DMK-5CSA-6
6
1-6任选
A
DMK-5CSA-8
8
1-8任选
A
DMK-5CSA-10
10
1-10任选
A
DMK-5CSA-12
12
1-12任选
A
DMK-5CSA-14
14
11-14任选
A
DMK-5CSA-15
15
11-15任选
A
DMK-5CSA-16
16
11-16任选
A
DMK-5CSA-18
18
11-18任选
A
DMK-5CSA-20
20
11-18任选
A
DMK-5CSA-25
25
11-25任选
A
DMK-5CSA-30
30
11-35任选
A
DMK-5CSA-35
35
31-35任选
B
DMK-5CSA-40
40
31-40任选
B
DMK-5CSA-50
50
41-50任选
B
DMK-5CSA-60
60
51-60任选
B
DMK-5CSA-70
70
61-70任选
B
DMK-5CSA-80
80
71-80任选
B
DMK-5CSA-90
90
81-90任选
B
DMK-5CSA-100
100
91-100任选
B
