DMF-Z-102S,DMF-2L-B,DMF-ZF-25,DMF-ZF-40s,直角式电磁脉冲阀
2012-09-01 10:511265
信息概况
  • 价格：未填
  • 型号：DMF-Z-102S,DMF-2L-B,DMF-ZF-25,DMF-ZF-40s,
  • 发货：3天内
发送询价
DMF-Z-102S,DMF-2L-B,DMF-ZF-25,DMF-ZF-40s,直角式电磁脉冲阀
用途：
电磁脉冲阀（亦称隔膜阀）是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。
DMF-Z型电磁脉冲阀为直角式阀，其进出口之间夹角为90°，适合于气包与除尘器喷吹管的安装连接。气流畅通，能提供符合要求的清灰气脉冲
工作原理：
　   膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
　　脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
　　脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。

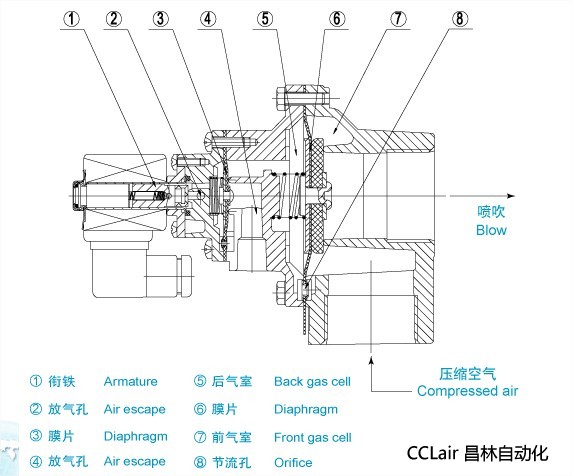

内部结构图：

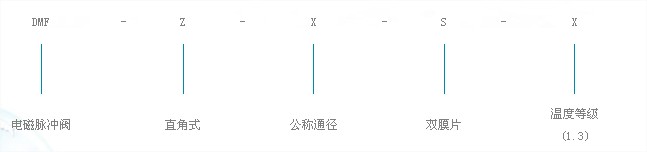

型号含义：

型号规格选择表
序号
型号规格
公称通径
膜片数
进气口尺寸
出气口连接形式
重量
mm
Inch
1
DMF-Z-20
20
3/4"
1
G 3/4"
G 3/4"
0.65kg
2
DMF-Z-25
25
1"
1
G 1"
G 1"
0.8kg
3
DMF-Z-40S
40
1 1/2"
2
G 1 1/2"
G 1 1/2"
1.4kg
4
DMF-Z-50S
50
2"
2
G 2"
G 2"
2.4kg
5
DMF-Z-62S
62
2 1/2"
2
G 2 1/2"
G 2 1/2"
3.5kg
6
DMF-Z-76S
76
3"
2
G 3 "
G 3 "
4.3kg
7
DMF-Z-102S
102
4"
2
G 4 "
G 4 "
7.3kg
8
DMF-2L-B
20
3/4"
1
G 3/4"
27
0.75kg
9
DMF-ZF-25
25
1"
1
34
34
1.0kg
10
DMF-ZF-40s
40
1 1/2"
2
48
34
1.6kg
 技术指标：

工作压力
0.1MPa-0.8MPa （推荐0.2-0.6MPa）
工作介质
清洁空气
电压
DC24V
AC110V
AC220V
电流
0.8A
0.46A
0.23A
温度等级
1

3
-25℃～ 80℃

-25℃～ 230℃
-13℉～176℉


-13℉～446℉
空气相对湿度
≤85%
防护等级


IP65*
膜片寿命

喷吹100万次或三年

*防护等级由上海市计量测试技术研究院进行试验检测，达到GB4208-93所要求的技术标准。
材质说明：
阀体
ADC12铝合金
卡簧
不锈钢
先导组件
430FR不锈钢等材料
膜片
进口丁腈橡胶*
弹簧
304不锈钢
紧固件

302不锈钢

*全部选用优质的进口成品膜片，膜片组件在制造过程中全部检查，合格后再进入装配线。每只成品阀都通电通气进行喷吹检验。

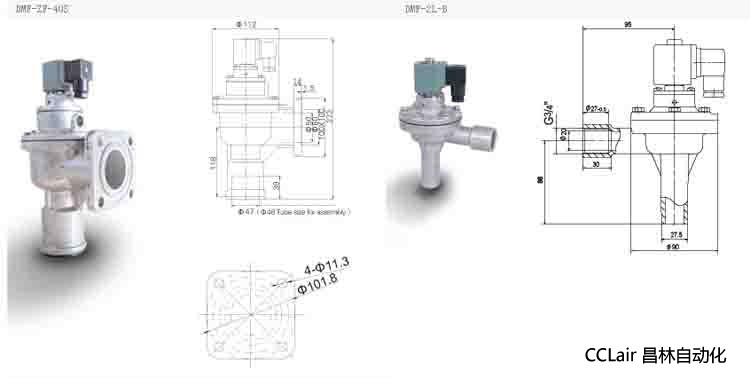

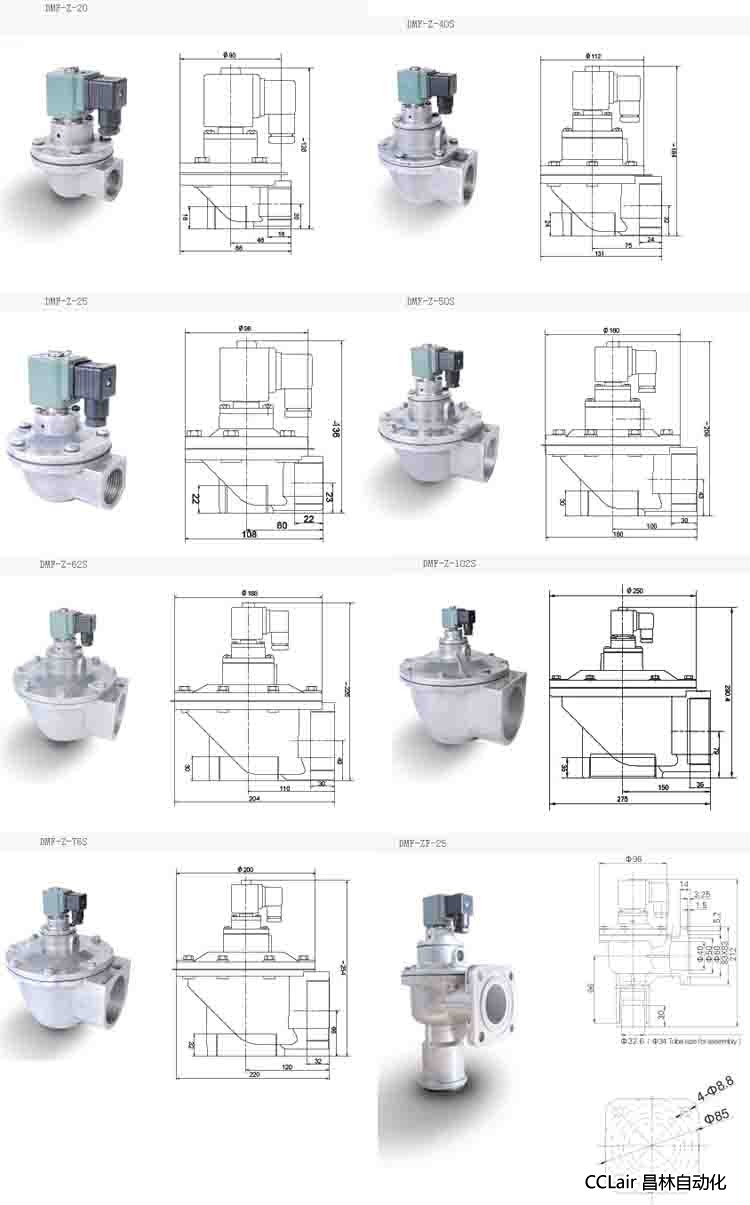

结构尺寸;
