DMF-YA-76,DMF-YB-76,DMF-Y-102SA,DMF-Y-102S,DMF-Y-102SE,淹没式电磁脉冲阀
2012-09-01 10:511546
信息概况
  • 价格：未填
  • 型号：DMF-YA-76,DMF-YB-76,DMF-Y-102SA,DMF-Y-102S,DMF-Y-102SE,
  • 发货：3天内
发送询价

DMF-YA-76,DMF-YB-76,DMF-Y-102SA,DMF-Y-102S,DMF-Y-102SE,淹没式电磁脉冲阀
用途：
电磁脉冲阀（亦称隔膜阀）是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。
DMF-Y型电磁脉冲阀为淹没式阀（亦称嵌入式阀），它直接安装在分气箱上，具有更好的流通特性。压力损失有所下降，适合于气源压力较低的工作场合。
 工作原理：
膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。

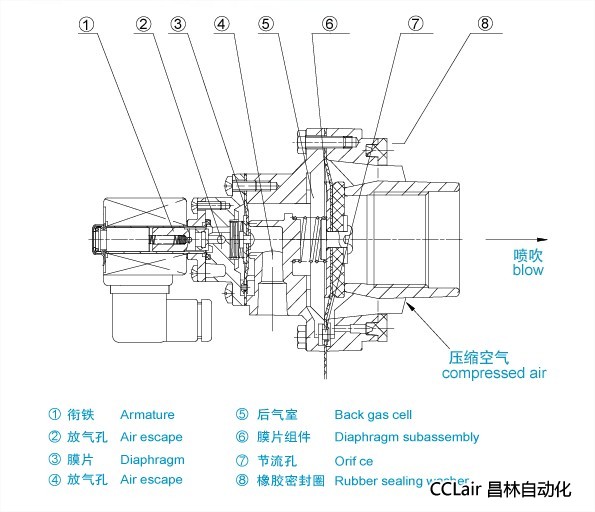

内部结构：

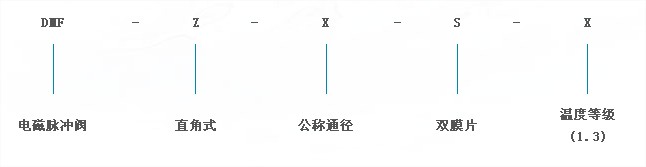

型号含义：

型号规格表：
序号
型号规格
公称通径
膜片数
出气口连接形式
重量
mm
Inch
1
DMF-Y-25
25
1"
1
G 1"
0.8kg
2
DMF-Y-40S
40
1 1/2"
2
G 1 1/2"
1.2kg
3
DMF-Y-50S
50
2"
2
60
2.5kg
4
DMF-Y-62S
62
2 1/2"
2
75
3.0kg
5
DMF-Y-76S
76
3"
2
89
3.7kg
6
DMF-YA-76
76
3"
2
89
2.9kg
7
DMF-YB-76
76
3"
2
89
2.95kg
8
DMF-Y-102SA
102
4"
2
102
3.3kg
9
DMF-Y-102S
114
4"
2
114
5.65kg
10
DMF-Y-102SE
114
4"
2
114
5.0kg
出气口连接管外径公差：+0.22～+0.44


技术指标：
工作压力
0.1-0.8MPa (推荐0.2-0.6MPa)
工作介质
清洁空气
电压
DC24V
AC110V
AC220V
电流
0.8A
0.46A
0.23A
温度等级
1

3
-25℃～ 80℃

-25℃～ 230℃
-13℉～176℉
-

-13℉～446℉
空气相对湿度
≤85%
防护等级

IP65*
膜片寿命

喷吹100万次或三年

*防护等级由上海市计量测试技术研究院进行试验检测，达到GB4208-93所要求的技术标准。
材质说明：
阀体
ADC12铝合金
卡簧
不锈钢
先导组件
430FR不锈钢等材料
膜片
进口丁腈橡胶*
弹簧
304不锈钢
紧固件

302不锈钢

*全部选用优质的进口成品膜片，膜片组件在制造过程中全部检查，合格后再进入装配线。每只成品阀都通电通气进行喷吹检验。

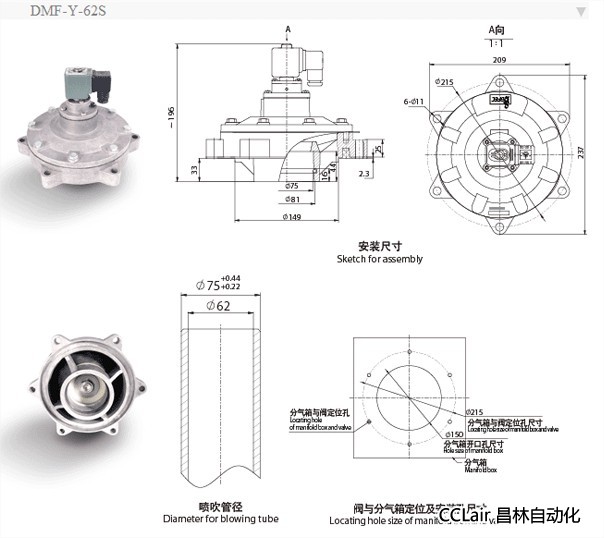

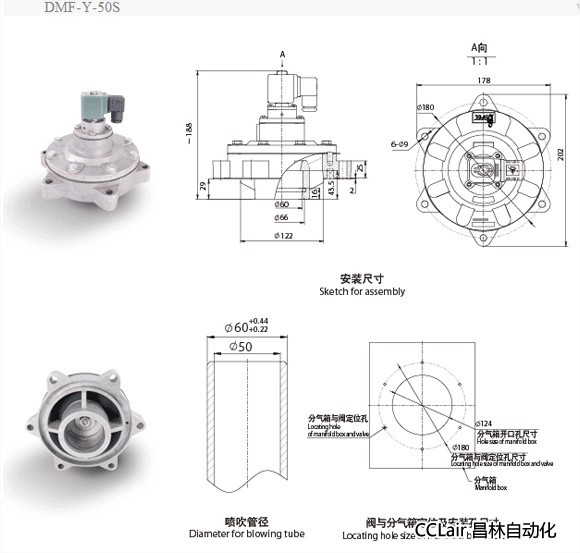

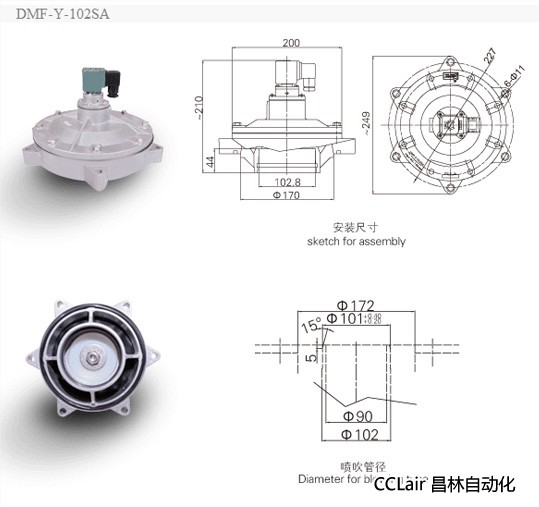

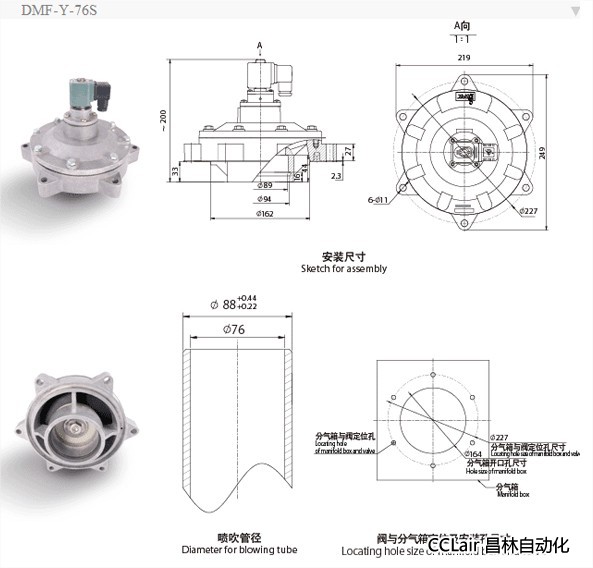

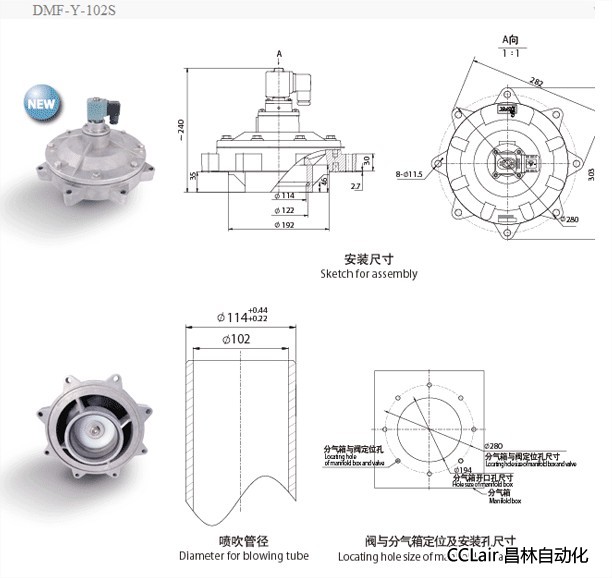

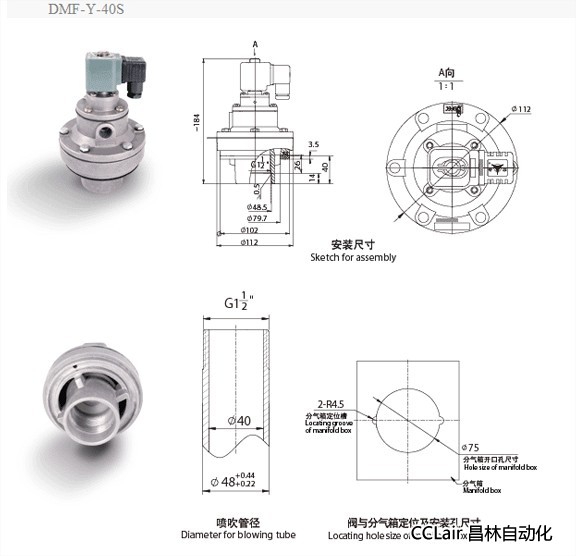

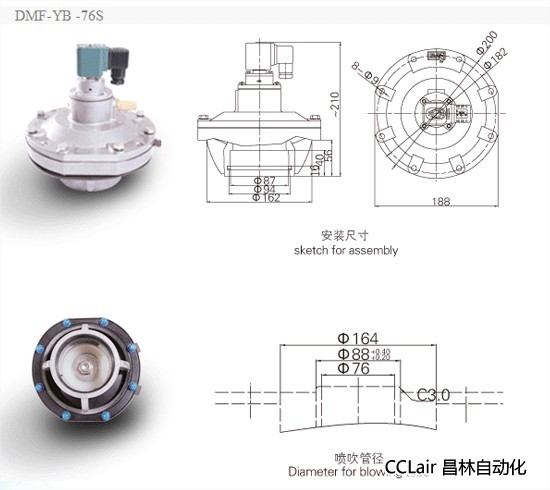

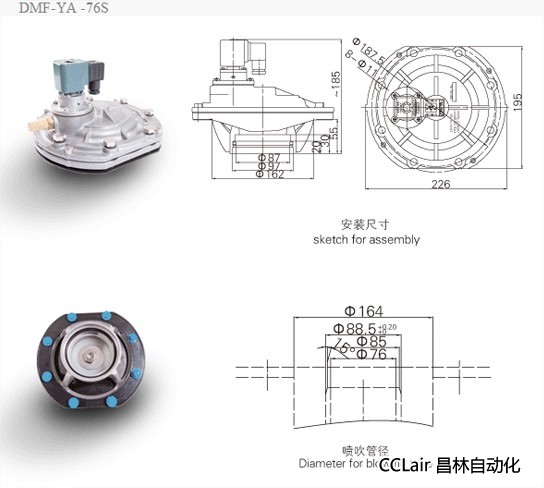

结构尺寸：
