Z5A-Hc80Z,Z5A-Hc100Z,Z5A-Hc125Z,Z5A-Hc160Z,Z5A-Hd16Z,Z5A-Hd25Z,Z5A-Hd32Z,Z5A-Hd40Z,二通插装阀插装件
2015-03-30 14:55925
信息概况
  • 价格：未填
  • 型号：Z5A-Hc80Z,Z5A-Hc100Z,Z5A-Hc125Z,Z5A-Hc160Z,Z5A-Hd16Z,Z5A-Hd25Z,Z5A-Hd32Z,Z5A-Hd40Z,
  • 发货：3天内
发送询价
Z5A-Hc80Z,Z5A-Hc100Z,Z5A-Hc125Z,Z5A-Hc160Z,Z5A-Hd16Z,Z5A-Hd25Z,Z5A-Hd32Z,Z5A-Hd40Z,二通插装阀插装件
一、二通插装阀基本结构:

二通插装阀由插装件、控制盖板，先导控制阀、集成块体，四部分组成如图示。

1 、插装件 —— 又称主阀组件，它由阀芯、阀套、弹簧和密封圈四种零件组成。主要功能是用来控制主油路的油流方向、压力和流量。

2 、控制盖板 —— 由盖板内嵌微型先导控制元件（节流螺塞）以及其它零件等构成。它主要用来固定插装件并保证密封；沟通控制油路和主阀控制腔之间的联系，并实施控制。

3 、先导控制阀 —— 安装于控制盖板上（也可以直接安装在集成块体上），是实施对主阀插装件动作控制的较小规格的控制阀。主要有 6 和 10 通径的标准电磁换向阀，比例调压阀，可调阴尼器，缓冲器等。主阀规格较林的可根据需要用较小的二通插装阀进行二级控制。符合 ISO 及国家标准尺寸电磁阀，可同国内外同类产品互换安装。

4 、集成块 —— 用来安装插装件、控制盖板和其它控制阀，沟通主油路和控制油路的块体。

图中所示的典型集成块体是由插装件、控制盖板、先导控制元件和集成块体构成的一个典型回路。它们分别起调压换向，保压、卸荷，顺序动作等作用。多个典型集成块叠装在一 起， 就可以组成一个完整的液压控制系统。
     当用户需要整体式或组合式的集成块时，可专门设计和制造。




1、先导控制阀 2、控制盖板 3、插装元件 4、集成块 5、附件


二、二通插装阀特点:

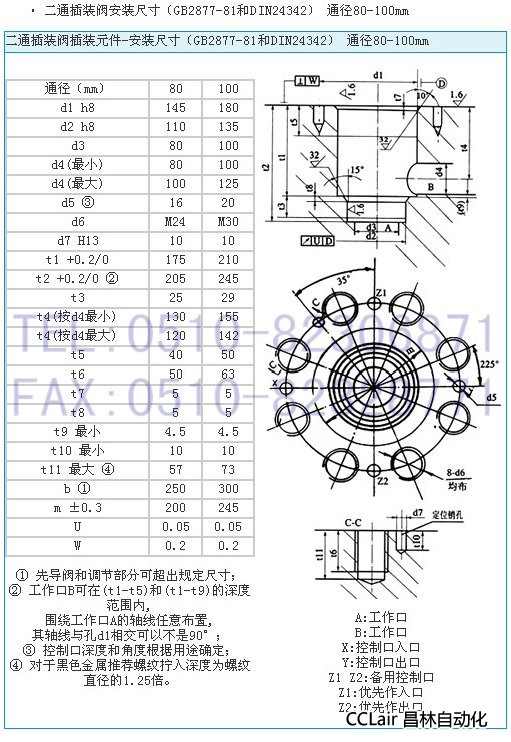

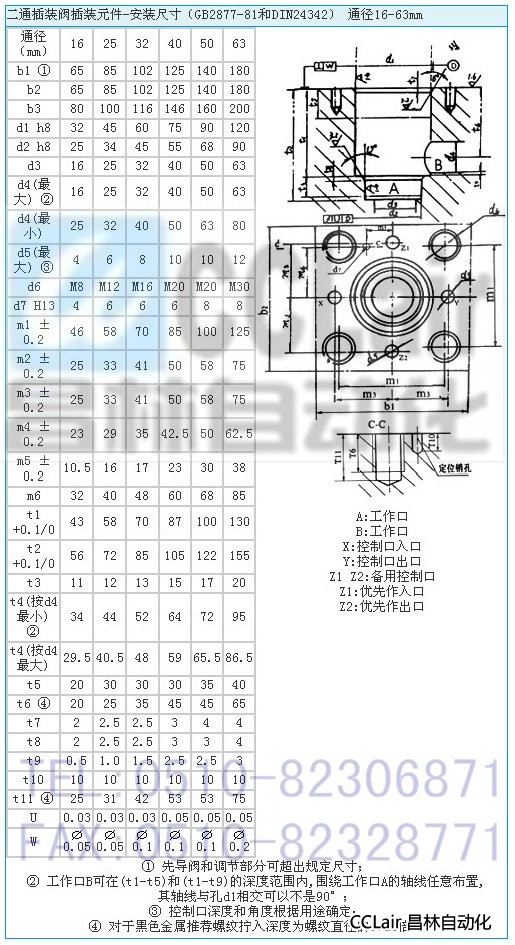

  插装元件的安装连接尺寸，符合GB2877-81（等效于ISO/DP7368和DIN24342）的规定；
  活动部分质量小，反应灵敏能实现高速及高频率换向；
  采用锥形密封，泄漏量小，不易卡住；
  阀的开度大、压力损失小，过流量大；
  插装元件、制造盖板的种类多样；
  易于集成化，减少配管，能组成小型、小管道的液压系统；
  开启与关闭速度可以调节控制，帮工作平稳无冲击。

三、使用说明:
  • 连接管道配装后应酸洗除污，清洗干净后再安装，并进行一定时间的冲洗运行后再正式投入使用；
  • 液压系统中应配有精度为10-40um的滤油器；
  • 液压系统推荐使用YA-N46液压油，粘度为13-54cst，油温为10-65℃

四、订货须知:
 插装式液压阀系列产品，可以单个插装元件、先导控制元件、控制盖板及集成块形式供货，也可以典型集成系统方式供货。此外，根据用户的需要，也可以设计和制造各种不同要求的本系列产品元件及液压集成系统；
 订货时可注明所需元件的型号、名称不及数量，特别要注意必须标明分级压力代号，如压力阀的调压范围代号和方向阀的开启压力代号等。对带有电磁换向阀的元件或集成块，应注明电磁铁的电源电压，如DC24或AC220等。对于集成系统，应附有标明上述内容的液压原理图。
 订货时可提出设备参数、工艺技术要求，我们进行插装阀集成系统及其电器控制系统的设计、制造，并可协助搞好安装、调试工作。
 我们还可承按全套液压系统的设计、制造、安装、调试。

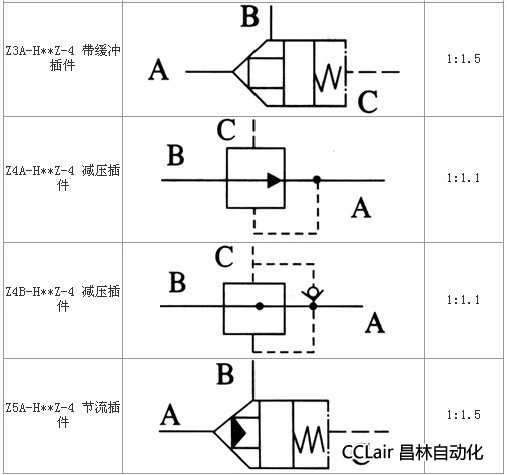

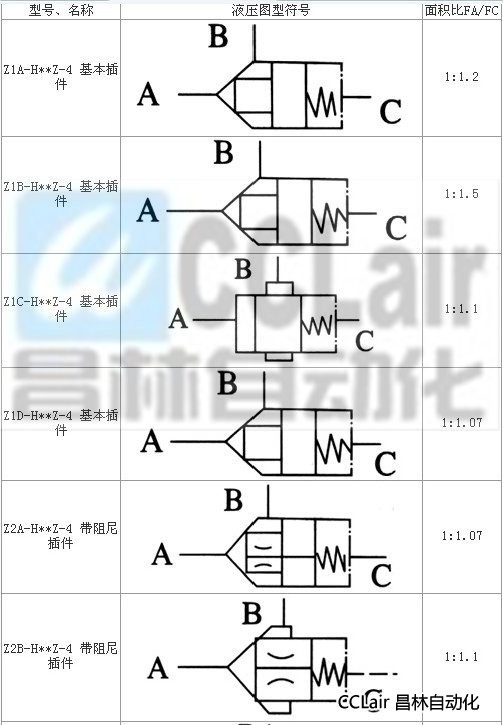

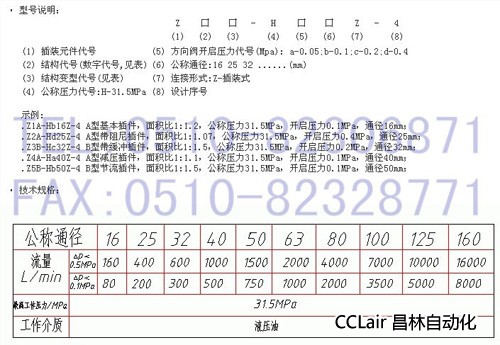

五、插装元件:
