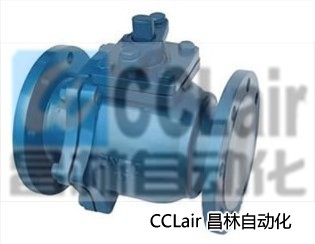

Q41F46-1.0,Q41F46-1.0C,Q41F46-10C,衬氟法兰球阀
球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭.本厂球阀系列为Q41型,为对开二片结构形式.
1、采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏。
2、球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性。
3、采用全塑料衬里工艺，耐介质的强腐蚀。
设计规范
遵循GB/T 12237，API 6D标准
驱动方式
手动衬氟球阀、蜗轮转动衬氟球阀、气动衬氟球阀、电动衬氟球阀
主要零部件材料表
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸钢
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
阀体/阀盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
球体/阀杆
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
3
|
衬里/阀座
|
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
|
|
4
|
填料压盖
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|
6
|
支架
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
7
|
螺栓
|
35
|
Cr17Ni2
|
1Cr18Ni2
|
|
8
|
紧固螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
|
9
|
操作手柄
|
WCB
|
WCB
|
|
主要外形和连接尺寸
|
公称通经
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
|
DN(mm)
|
NPS(inch)
|
PN1.0MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
|
20
|
3/4
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
|
25
|
1
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
|
32
|
5/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
|
40
|
3/2
|
180
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
5/2
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
3
|
250
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
|
100
|
4
|
280
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
|
125
|
5
|
320
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
|
150
|
6
|
360
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
|
250
|
10
|
533
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
|
PN1.6MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
|
20
|
3/4
|
130
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
|
25
|
1
|
140
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
|
32
|
5/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
|
40
|
3/2
|
165
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
203
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
5/2
|
222
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
3
|
241
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
|
100
|
4
|
305
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
|
125
|
5
|
356
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
|
150
|
6
|
394
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
