ZDRV-1.6，ZDRV-16，ZDRV-2.5，ZDRV-25，ZDRV-4.0， 电动V型球阀，
电动V型球阀概述
　　电动V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。其主要特点是：
(１)不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
(２)具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
(３)防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
(４)当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构.

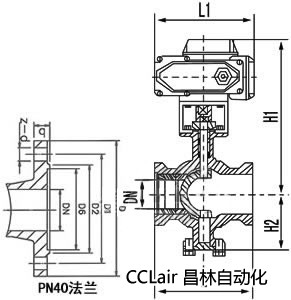

 电动V型球阀外形尺寸

公称通径 DN(mm) 尺 寸 (mm) 对夹 法兰式 L H1 H2 D D D1 D2 q Z-Φd 25 64 110 85 65 14 4-14 102 277 60 40 82 145 110 85 16 4-18 114 305 75 50 100 160 125 110 16 4--18 124 364 95 65 120 180 145 120 18 4-18 145 379 105 80 131 195 160 135 20 8-18 165 389 120 100 158 215 180 155 20 8-18 194 402 140 125 180 245 210 185 22 8-18 213 426 165 150 216 280 240 210 24 8-23 229 453 185 200 268 335 295 265 26 12-23 243 473 205 250 326 405 355 320 30 12-25 297 540 240 300 460 460 410 3750 30 12-25 338 590 290 350 470 - - - -   -     400 525 - - - -   -
