ZDLN-0.6，ZDLN-1.6，ZDLN-2.5，ZDLN-4.0，ZDLN-6.4，电子式电动双座调节阀
2012-05-19 11:03841
信息概况
  • 价格：未填
  • 型号：ZDLN-0.6，ZDLN-1.6，ZDLN-2.5，ZDLN-4.0，ZDLN-6.4，
  • 发货：3天内
发送询价
ZDLN-0.6，ZDLN-1.6，ZDLN-2.5，ZDLN-4.0，ZDLN-6.4，电子式电动双座调节阀

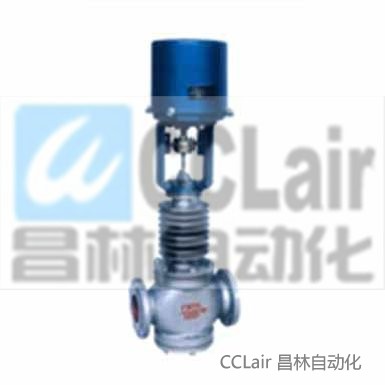

ZDLN电子式电动双座调节阀

　　 ZDLN电子式电动双座调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄漏要求不严、压差较大的干净介质场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
  (防爆型电动调节阀)概述
ZDLN电子式电动双座调节阀调节机构主要技术参数
公称通径mm
20
25
32
40
50
65
80
100
125
150
200
250
300
400
阀座通径mm
20
26
32
40
50
66
80
100
125
150
200
250
300

额定流量系数kv

6.9
11
17.6
27.5
44
69
110
176
275
440
690
1000
1600
2700
公称压力(MPa)
0.6,1.6， 2.5， 4.0， 6.4
行程(mm)
10
16
25
40
60
100
流量特性
直线，等百分比，快开
工作温度℃
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式
直通双座铸造球型阀
上阀盖型式
普通式(常温)，热片式(中温)，长颈式(低温)
阀体允许压差
≤公称压力
4.0
3.4

配用电动执
行机构型号
PSL
PSL-201
PSL-202
PSL-204
PSL-208
PSL-312
PSL325
361L
361LSA-08

361LSA-20
361LSB-30
361LSB-50
361LSC-65
361LSC-99
防爆型
361LXA-20
361LXB-30
361LXB-50

注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决

 ZDLN电子式电动双座调节阀性能

1、执行机构主要技术参数
型号
额定输出力N
速度mm/s
技术参数
PSL
361L
PSL
361L
PSL
361L
PSL
361L
201
361LSA-08
361LXA-08
1000
800
800
0.25
4.2
4.2
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：IP67
带手轮

电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：ExdⅡBT4
带手柄
202
361LSA-20
361LXA-20
2000
2000
2000
0.50
2.1
2.1
204
361LSB-30
361LXB-30
4500
3000
3000
0.50
3.5
3.5
208
361LSB-50
361LXB-50
8000
5000
5000
1.00
1.7
1.7
312
361LSC-65
12000
6500
0.60
2.8
325
361LSC-99
25000
10000
1.0
2.0

2性能指标、 ZDLN电子式电动双座调节阀
项目
指标值
基本误差％
配3610L±2.5； 带定位器 ±1.0
回差％
配361L ±2.0； 配PSL±1.0
死区％
1.0
始终点偏差％
电开
始点
±2.5
终点
±2.5
电关
始点
±2.5
终点
±2.5
可调范围
50：1
额定行程偏差％
2.5
泄量量L/H
符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3

3电子式电动双座调节阀允许压差、 ZDLN
公称通径(mm)
25
40
50
65
80
100
150
200
250
300
阀座直径(mm)
25
32
40
50
65
80
100
125
150
200
250
300
执行机构
允许压差△P(MPa)
配PSL
PSL202
6.4
6.4
6.4
5.1

PSL204

6.4
6.4
5.62

PSL208

6.4
5.31
3.97

PSL320

6.4
4.14
配361L
361LSA-20
6.4
6.4
6.4
6.4

361LSB-50

6.4
6.4
6.25

361LSC-65

6.4
4.23
3.23

361LSC-99

3.31
2.07
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决

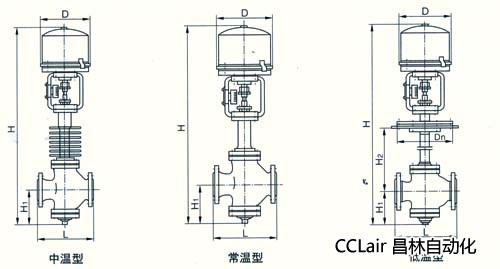

ZDLN电子式电动双座调节阀外形尺寸 mm
<!--[if !vml]-->ZDLN型电子式电动直通双座调<!--[endif]-->
公通径(mm)
25
32
40
50
65
80
100
125
150
200
250
300
L(mm)
PN1.6MPa
185
200
220
250
275
300
350
410
450
550
670
770
PN4.0MPa
190
210
230
255
285
310
355
425
460
560
740
805
PN6.4MPa
200
210
235
265
295
320
370
440
475
570
750
820
H1(mm)
117
120
139
144
188
208
220
268
278
320
441
503
配PSL
H(mm)
普通型
907
910
955
960
1112
1122
1134
1213
1223
1265
1813
1889
散热片型
1037
1040
1085
1090
1275
1285
1297
1412
1422
1464
1058
2134
D(mm)
176
225
重量(KG)
22.5
24.5
35.5
39.5
72
85
122
181
237
378
680
840
配361L
H(mm)
普通型
670
673
840
845
1037
1047
1059
1293
1303
1345
1538
1614
散热片型
800
803
970
975
1200
1210
1222
1492
1502
1544
1783
1859
D(mm)
225
310
重量(KG)
30
32
51
55
87
100
137
194
250
391
720
880
