ZDLM-0.6，ZDLM-1.6，ZDLM-2.5，ZDLM-4.0，ZDLM-6.4，电子式电动套筒调节阀
2012-05-19 10:48651
信息概况
  • 价格：未填
  • 型号：ZDLM-0.6，ZDLM-1.6，ZDLM-2.5，ZDLM-4.0，ZDLM-6.4，
  • 发货：3天内
发送询价
ZDLM-0.6，ZDLM-1.6，ZDLM-2.5，ZDLM-4.0，ZDLM-6.4，电子式电动套筒调节阀

概述
　　ZDLM电子式电动套筒调节阀，由PS系列或3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
　　套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感等特点，单密封型适用于泄漏要求较严，压差不大的干净介质场合。双密封型适用于泄漏要求不严，压差较大的干净介质场合。小孔节流型，可作低噪音阀使用。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

公称通径mm
25
32
40
50
65
80
100
125
150
200
250
300
阀座通径mm
26
32
40
50
66
80
100
125
150
200
250
300
额定流量系数kv

直线型
11
17.6
27.5
44
69
110
176
275
440
690
1100
1760
等百分比
10
16
25
40
63
100
160
250
400
630
1000
1600
公称压力(MPa)
0.6,1.6， 2.5， 4.0， 6.4
行程(mm)
16
25
40
60
100
流量特性
直线，等百分比，快开
工作温度℃
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸
符合JB78-59、JB79-59，JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式
直通套筒铸造球型阀
上阀盖型式
普通式(常温)，热片式(中温)，长颈式(低温)
配用电动执行
机构型号
PSL
PSL-202
PSL-204
PSL-208
PSL-312
PSL325
361L
361LSA-20
361LSB-30
361LSB-50
361LSC-65
361LSC-99
防爆型
361LXA-20
361LXB-30
361LXB-50

注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决

性能

1、执行机构主要技术参数
型号
额定输出力N
速度mm/s
技术参数
PSL
361L
PSL
361L
PSL
361L
PSL
361L
201
361LSA-08
361LXA-08
1000
800
800
0.25
4.2
4.2
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：IP67
带手轮

电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：ExdⅡBT4
带手柄
202
361LSA-20
361LXA-20
2000
2000
2000
0.50
2.1
2.1
204
361LSB-30
361LXB-30
4500
3000
3000
0.50
3.5
3.5
208
361LSB-50
361LXB-50
8000
5000
5000
1.00
1.7
1.7
312
361LSC-65
12000
6500
0.60
2.8
325
361LSC-99
25000
10000
1.0
2.0

2、性能指标
项目
指标值
基本误差％
配361L 2.0； 配PSL 0.1
回差％
2.5
死区％
1.0
始终点偏差％
电开
始点
±2.5
终点
±2.5
电关
始点
±2.5
终点
±2.5
可调范围
30：1
额定行程偏差％
2.5
允许泄量L/H
单密封符合JB/T7387-94 IV级 小于阀的额定容量×10-4
双密封符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3

3、允许压差
公称通径(mm)
25
40
50
65
80
100
150
200
250
300
阀座直径(mm)
25
32
40
50
65
80
100
125
150
200
250
300
执行机构
允许压差△P(MPa)
配PSL
PSL202
6.4
3.14
6.4
1.92
6.4
1.23
5.1
0.78






PSL204

4.31
2.76
1.76
6.4
1.04
6.4
0.69
5.62
0.44

PSL208

1.86
1.23
0.78
6.4
0.50
5.31
0.35
3.97
0.20


PSL320

1.26

0.87
0.49
6.4
0.32
4.14
0.22
配361L
361LSA-20
6.4
3.14
6.4
1.92
6.4
1.23
6.4
0.78

361LSB-50

6.4
1.16
6.4
0.76
6.25
0.49

361LSC-65

6.4
0.64
4.32
0.41
3.23
0.28

361LSC-99

0.63
0.44
0.25
3.31
0.16
0.27
0.11
注:1.同一格内上排为双密封型允许压差，下排为单密封型允许压差。
2.实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决

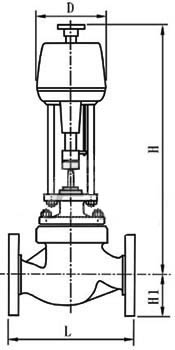

外形尺寸 mm
<!--[if !vml]--><!--[endif]-->
公通径(mm)
25
40
50
65
80
100
150
200
250
300
L(mm)
PN1.6MPa
184
222
254
276
298
352
451
600
720
820
PN4.0MPa
197
235
267
292
317
368
473
600
760
850
PN6.4MPa
210
251
286
311
337
394
508
650
800
870
H1(mm)
72
87
92
105
110
127
174
209
300
350
配PSL
H(mm)
普通型
750
765
767
845
857
875
1025
1045
1252
1545
散热片型
900
930
937
1025
1042
1085
1285
1305
1805
1825
D(mm)
176
225
重量(KG)
23.5
33.5
40.5
69
84
112
189
262
415
635
配361L
H(mm)
普通型
513
650
652
770
782
800
1080
1125
1345
1365
散热片型
663
815
822
950
967
1010
1340
1385
1625
1645
D(mm)
225
310
重量(KG)
31
49
56
84
99
127
242
315
463
683


联系方式
