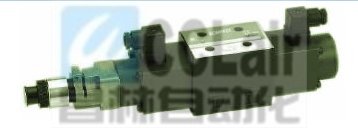

DPG-03，超高响应比例压力阀
2012-05-16 09:37687
信息概况
  • 价格：未填
  • 型号：DPG-03
  • 发货：3天内
发送询价
DPG-03，超高响应比例压力阀

 液压
结构 滑油式
作动方式 比例电磁铁，带位置控制
安装方式 板式，规格ISO03(ISO 4401-03)
安装位置 水平装置较佳
环境温度 -20~+50℃
  液压
工作介质 液压油需符合DIN51 524...535
粘度推荐值 20~100mm'/S 20~100mm'/S 20~100mm'/S 20~100mm'/S 20~100mm'/S
粘度最大允许值 10~800mm'/S 10~800mm'/S 10~800mm'/S 10~800mm'/S 10~800mm'/S
工作介质温度 -20~+80℃ -20~+80℃ -20~+80℃ -20~+80℃ -20~+80℃
过滤精度
与工作可靠性及使用寿命相一致		 允许污染等级按NAS 1638 采用过滤器βx=75
8 8 8 X=10 X=10
9 9 9 20 20
10 10 10 25 25
流量方向 见液压符号
正常流量 36/min) 63/min)
泄漏量
A→T=80cm3/min
B→T=80cm3/min
泄漏量
A→T=0.4~0.8/min
B→T=0.4~0.8/min
最高工作压力

油口P.A.B.：31.5Mpa

油口T：25.0Mpa
油口L：≤0.2Mpa
  电气
承载率 100%
防护等级 符合IP 65 DIN 40 050和IEC 14 434/5
线圈接线方式 DIN 43 650/ISO 4400
位置感应器连接方式 专用连接器
线圈电流 3.72A max.
线圈电阻R20 2.5Ω
最大功率消耗/100%操作时 62VA max
  静态/动态 性能
迟滞 ≤0.3%
重复精度 ≤0.2%
100%指令讯器响应时间 ≈23ms
10%指令讯器响应时间 ≈13ms
