MSB	-03	P	-01PN	-K	-1	-D24
系列号码	公积通经	控制油路	控制形式	调节形式	调节范围	线圈电压

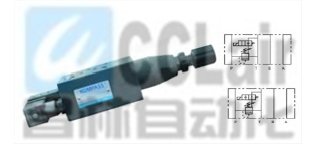

叠加式电控溢流阀	03：10mm	p：p孔	1PN：常开式 1PN：常关式	空白： 末附 旋钮（订制） K： 附塑料胶 旋钮（标准）	1： *-7MPa  2： *-14MPa  3： *-21MPa	D12： 12VDC D24： 24VDC A110： 110VAC A230： 220VAC

  规格表

型号	最大流量 /min	额定压力 MPa
MSBP-03	25	70

  使用说明

1、推荐黏度：正常工作时所推荐工作黏度为15-400CST；
2、推荐油液：可使用以下任意一种液压油液。
        石油基油：使用相当于ISO VG32或者VG46的油液；
        合成液：使用磷酸脂液或多元醇脂液，当用磷酸脂液时请用特殊的氟橡胶密封；
        含水液：使用水一乙二醇液。
3、工作油温：连续工作的温度为-15-+70°C。
4、污染控制：应当控制液压油液的污染，否则会导致阀的损坏或缩短使用寿命，请保证污染度NAS 1638-12级，用25µM或更精密的管路滤油器。
5、组装步骤：将双头螺栓全部旋入规定的基础板，底板或管道板的安装面上的螺丝孔中。根据液压回路，叠装叠加阀和电磁换向阀，把装有O型圈的面朝向基础板， 在叠加阀插入螺栓之前，请确认叠加阀的孔口排列正确无误，叠齐叠加阀的两端。螺栓上旋上螺母，用规定的纽矩拧紧螺母，以达到足够的预紧度。
6、压力调整：调整压力时放松锁紧螺母，慢慢旋动手柄，顺时针为压力升高，逆时针则为压力减少，调整完毕不要忘记拧紧螺母。最低调节压力随回油管路背压而变， 可从下式得到：最低调节=最低调节压力曲线上得到的值和回油路背压之和。回油路背压是每个叠加阀的回油路的压降之和。
