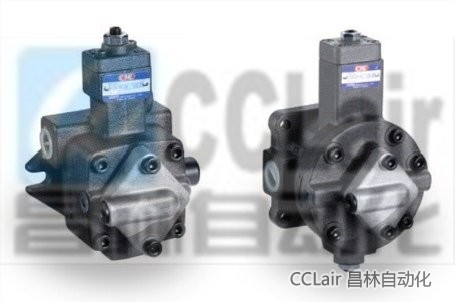

变量叶片泵
首页 > 了解产品 > 油泵 齿轮泵 组合泵 > 叶片泵及泵组 > 变量叶片泵
VCM-SF-30-A-4CG-30,VCM-SF-40-A-4CG-30,VCM-SF-20-A-4CG-20,VCM-SF-12-A-4CG-20,变量叶片泵
2012-05-14 16:37692
信息概况
  • 价格：未填
  • 型号：VCM-SF-30-A-4CG-30,VCM-SF-40-A-4CG-30,VCM-SF-20-A-4CG-20,VCM-SF-12-A-4CG-20
  • 发货：3天内
发送询价
How to order - Design Nr : 20:12,20L, 30: 30, 40L, Cooling circulation pump type: 4CG (4L/min), 8CG (8L/min), Pressure ranges: A: 20 kgf/cm2 / C: 55 kgf/cm2 / B: 35 kgf/cm2 / D: 70 kgf/cm2, Displacement: 12L, 20L, 30L, 40L, Variable Displacement Vane Pump Series
  1. 独一无二的专利连结设计，缩短变量叶片泵和冷却循环泵长度，体积更小，造型更轻巧。冷却循环泵吸取油箱内的液压油，输送到冷却系统后回到油箱，不断循环，有效达到降油温的功能。
  2. 冷却循环泵内建压力设定，输出压力保持在3kg/cm²，有效保护冷却系统管路。
  3. 经实验证明，搭配合适的冷却器，降温效果比传统冷却回油(DRAIN)更加明显。
  4. 油箱小型化，节省空间，减少液压油容量，降低成本。

  5. 变量叶片泵

    型式 泵排量(无负荷时)
     L/min    		 压力调整
    范围
    kgf/cm²    		 容许回转数
    rpm    		 最高压力
    kgf/cm²    		 重量
    Kg(lb)
    1800rpm 1500rpm Max Min Flange
    SF-12A 12 10 10 - 20 1800 800 20 5.0
    SF-12B 15 - 35 35 5.0
    SF-12C 30 - 55 55 5.0
    SF-12D 50 - 70 70 5.0
    SF-20A 20 17 10 - 20 1800 800 20 5.0
    SF-20B 15 - 35 35 5.0
    SF-20C 30 - 55 55 5.0
    SF-20D 50 - 70 70 5.0
    SF-30A 30 25 10 - 20 1800 800 20 9.0
    SF-30B 15 - 35 35 9.0
    SF-30C 30 - 55 55 9.0
    SF-30D 50 - 70 70 9.0
    SF-40A 40 35 10 - 20 1800 800 20 9.0
    SF-40B 15 - 35 35 9.0
    SF-40C 30 - 55 55 9.0
    SF-40D 50 - 70 70 9.0


    冷却循环泵

    型式 泵排量(无负荷时) L/min 压力调整范围
    kgf/cm²    		 容许回转速
    rpm
    1800rpm 1500rpm Max Min
    4CG 4 3 3 1800 800
    8CG

外型尺寸 -VCM-SF-12,20※-※CG-20, VCM-SF-30,40※-※CG-30

外型尺寸 - VCM-SF-12,20※-※CG-20

编号 零件名称 数量
1 本体 1
2 后盖 1
3 侧盖 1
3.1 冷却循环泵后盖 1
4 转子 1
4.1 内转子 1
4.2 外转子 1
5 凸轮环 1
6 叶片 13
7 键 1
7.1 插销 1
8 上侧板 1
9 下侧板 1
10 弹簧 1
10.1 弹簧 1
11 螺栓 1
11.1 螺钉 1
12 螺帽 1
13 活塞 1
14 活塞 1
编号 零件名称 规格 数量
17 内六角螺栓 M6x20 2
18 内六角螺栓 M8x25 2
19 内六角螺栓 M8x30 4
20 无头内六角螺丝 M10x35 1
21 六角螺帽 M10x8Hx17 1
22 弹簧销 4x8 5
23 空心销 10x8.5x5 2
24 C型扣环 R-32 1
25 O型油环 P12 2
26 O型油环 12x2 1
27 O型油环 P20 1
28 O型油环 S26 1
29 O型油环 S45 2
30 O型油环 S71 1
31 油封 TCV163210 1
32 轴衬 DD1615 1
33 轴衬 DD1620 1
34 钢球 8mm 1


Measurement - VCM-SF-30,40※-※CG-30

编号 零件名称 数量
1 本体 1
2 后盖 1
3 侧盖 1
3.1 冷却循环泵后盖 1
4 转子 1
4.1 内转子 1
4.2 外转子 1
5 凸轮环 1
6 叶片 13
7 键 1
7.1 插销 1
8 上侧板 1
9 下侧板 1
10 弹簧 1
10.1 弹簧 1
11 螺钉 1
11.1 螺钉 1
12 螺栓 1
13 螺栓 1
14 活塞 1
15 活塞 1
16 活塞 1
17 活塞 1
18 华司 1
编号 零件名称 规格 数量
19 护盖   1
20 石绵垫 M6x20 1
21 内六角螺栓 M8x25 4
22 内六角螺栓 M12x25 7
23 无头内六角螺丝 M12x8Hx1.25x17 1
24 六角螺帽 M12x7Hx1.75x19 1
25 六角螺帽 M16x8Hx1.0x24 1
26 六角螺帽 10x8.5x5 1
27 空心销 4x8 2
28 定位销 4.8 2
29 弹簧销 R-42 3
30 C型扣环 P5 1
31 O型油环 P12 1
32 O型油环 12x2 1
33 O型油环 P14 1
34 O型油环 P20 2
35 O型油环 S40 1
36 O型油环 S45 1
37 O型油环 S60 1
38 O型油环 S85 1
39 O型油环 TCV224211 1
40 油封 DD2225 1
41 轴衬 8mm 1
42 钢球 8mm 1



  1. 转动方向：标准泵的回转方向乃以从轴心方向时正视为顺时针方向。
  2. 液压油：70bar以下，40°C时，黏度为30-50cSt(ISO VG 32)的液压油。
                  70bar以上，40°C时，黏度为50-70cSt(ISO VG 32)的液压油。
  3. 泄油管：泄油管请务必连接到油箱液面下，背压请保持在0.3bar以下。
  4. 工作油温：连续运转温度约为15-60°C。
  5. 轴心配差：泵与马达轴心偏心误差须在0.05mm以下，角度差为1°。
  6. 吸油压力：吸油口压力必须低於-0.3bar。
  7. 流量调整：调整流量时须先放松螺帽，再旋转调整螺丝，右转时为减量，反之则为增量，调整完毕请务必锁紧螺帽。
  8. 压力调整：右转压力调整螺丝则输出压力降低，左转则升高。
  9. 初次使用：请在无负载状况下先行反覆启动马达，以排除管路及泵中的空气，为确保泵系统中所含空气已排除，请让泵在无负载状况下运转10分钟。
