导杆气缸
首页 > 了解产品 > 执行元件 液压缸 > 执行元件/气缸 > 导杆气缸
QGBII-J32,QGBII-J40,QGBII-J50,QGBII-J63,QGBII-J80,QGBII-J100,QGBII-J125,QGBII-J160,QGBII-J200,增力气缸
2015-06-30 16:171076
信息概况
  • 价格：未填
  • 型号：QGBII-J32,QGBII-J40,QGBII-J50,QGBII-J63,QGBII-J80,QGBII-J100,QGBII-J125,QGBII-J160,QGBII-J200,
  • 发货：3天内
发送询价

QGBII-J32,QGBII-J40,QGBII-J50,QGBII-J63,QGBII-J80,QGBII-J100,QGBII-J125,QGBII-J160,QGBII-J200,增力气缸

一、特点：
  两种均为ＱＧＢⅡ系列相同缸径的气缸串联而成的双活塞气缸，两活塞运动方向相同。
  ＱＧＢⅡ－Ｊ系列为增力气缸，前后两活塞杆联为一体，其杆端输出力为单活塞推、拉力之和，拉力为单活塞拉力二倍。
  此产品也可作为气液阻尼气缸应用。
  ＱＧＢⅡ－Ｃ系列为三位气缸前后两活塞杆单独分开。当前缸行程(Ｓ)大于后缸行程(Ｓ１)时，前端活塞杆头有三个位置。
  ＱＧＢⅡ－Ｊ Ｓ＝Ｓ１) 对ＱＧＢⅡ－Ｃ Ｓ＞Ｓ１。
  适用前后法兰(ＭＦ１、ＭＦ２)脚架(ＭＳ１)和单双耳尾座(ＭＰ４、ＭＰ２)安装形式，其安装件与ＱＧＢⅡ相同。

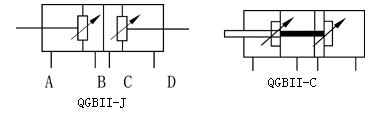

二 、图形符号：

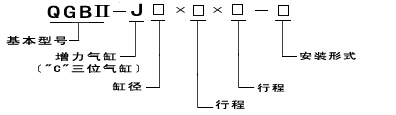

三、型号说明：

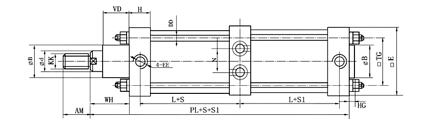

四、外形及安装尺寸：

缸径 32 40 50 63 80 100 125 160 200 250 320
PL 192 215 230 249 267 292 345 395 410 441 490
N 17 20 24 28 28 35 35 50 50 80 70
EE M8*1 M10*1 M10*1 M14*1.5 M14*1.5 M18*1.5 M18*1.5 M22*1.5 M22*1.5 M27*2 M33*2
L 72 80 85 91 93 103 120 135 135 141 155

五、示例
１、缸径５０ｍｍ行程Ｓ为１００，Ｓ１为１００的后法兰式增力气缸
ＱＧＢⅡ－Ｊ５０×１００×１００－ＭＦ２
２、缸径８０ｍｍ行程Ｓ为２００，Ｓ１为１００的单耳尾座式串联气缸
ＱＧＢⅡ－Ｃ８０×２００×１００－ＭＰ４ QGBII-J250,QGBII-J320,
