导杆气缸
首页 > 了解产品 > 执行元件 液压缸 > 执行元件/气缸 > 导杆气缸
QGAII-32,QGAII-40,QGAII-50,QGAII-63,QGAII-80,QGAII-100,QGAII-125,QGAII-160,QGAII-200,QGAII-250,QGAII
2015-06-30 16:231547
信息概况
  • 价格：未填
  • 型号：QGAII-32,QGAII-40,QGAII-50,QGAII-63,QGAII-80,QGAII-100,QGAII-125,QGAII-160,QGAII-200,QGAII-250,QGAII
  • 发货：3天内
发送询价

QGAII-32,QGAII-40,QGAII-50,QGAII-63,QGAII-80,QGAII-100,QGAII-125,QGAII-160,QGAII-200,QGAII-250,QGAII-320,气缸

一、特点：
  设计采用“ＩＳＯ”国际标准，新的缓冲结构和新的密封型式，性能先进可靠，寿命长久耐用。
  ＱＧＢⅡ带可调缓冲，ＱＧＡⅡ无缓冲装置。活塞杆表面镀铬。
  多种安装形式，使用安装方便，应用广泛。活塞运动速度５０～５００ｍｍ／ｓ。
二、图形符号：

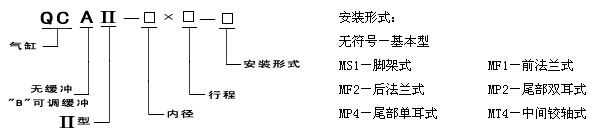

三、型号说明：

四、技术参数：

气缸内径

(Ф)

行程范围

(mm)

工作压力范围

(MPa)

周围介质温度

(℃)

理论作用力(N)

(压力为0.4MPa时计算)
QGBII QGAII
拉力
推力
32

≥50 ≤500

 >0 ≤600 0.15～1

-25-80

（在不结冻条件下）

 276 322
40

≥50 ≤600

 >0 ≤600 422 502
50

≥60 ≤600

 >0 ≤600 589 785
63

≥60 ≤800

 >0 ≤800 1050 1246
80

≥80 ≤1200

 >0 ≤1200 1688 2010
100

≥80 ≤1200

 >0 ≤1200 2819 3140
125 ≥100 ≤3000 >0 ≤3000 4404 4906
160 ≥120 ≤3000 >0 ≤3000 7253 8038
200 ≥120 ≤3000 >0 ≤3000 11775 12560
250 ≥120 ≤3000 >0 ≤3000 18086 19625
320 ≥120 ≤3000 >0 ≤ 29610 32154

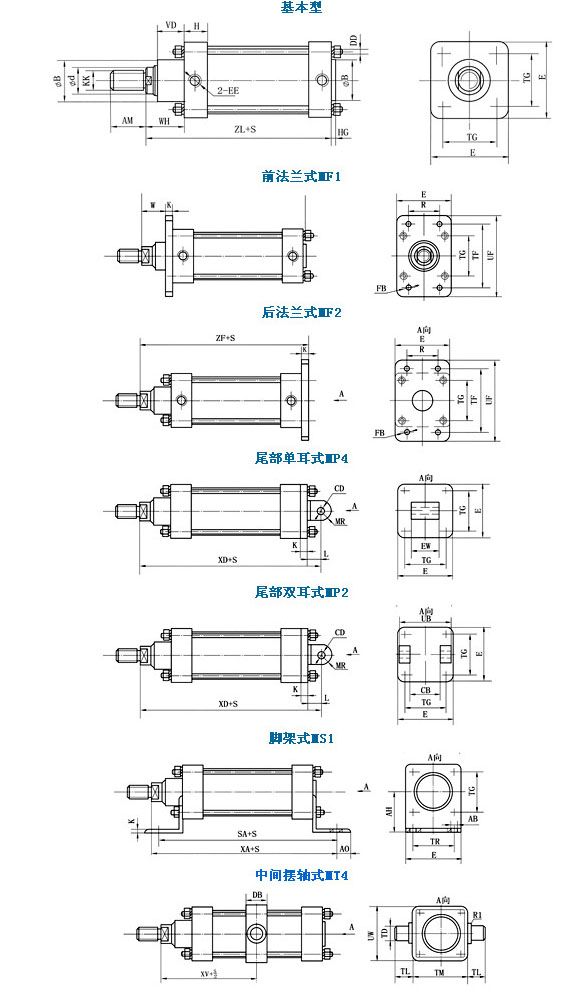

五、外形及安装尺寸：

缸径

(Ф )

 KK

D

(Ф )

B

(Ф )

 EE DD AM WH ZL HG TG E VD
BII AII BII AII BII AII BII AII
32 M10*1.25 12 26 M10*1 M5 22 14 26 22 120 94 3 34 48 17 10
40 M12*1.25 16 34 M14*1.5 M6 24 16 30 25 135 110 3 40 55 21 10
50 M16*1.5 25 45 M14*1.5 M6 32 22 35 25 145 110 3 48 65 26 10
63 M16*1.5 25 45 M18*1.5 M8 32 22 37 25 158 130 3 60 80 25 10
80 M20*1.5 32 55 M18*1.5 M10 40 28 46 29 174 134 4 75 100 33 14
100 M20*1.5 32 55 M22*1.5 M10 40 28 51 29 189 155 4 90 115 34 14
125 M27*2 40 65 M22*1.5 M12 54 36 65 34 225 175 4 112 145 40 14
160 M36*2 50 80 M27*2 M16 72 50 80 35 260 196 4 145 190 48 15
200 M36*2 50 80 M27*2 M16 72 50 95 40 275 210 5 180 225 55 20
250 M42*2 70 110 M33*2 M20 84 56 110 45 300 225 5 225 280 71 25
320 M48*2 90 125 M33*2 M24 96 63 125 54 335 254 5 280 350 85 25

缸径

(Ф )

 W UF TF R FB K ZF EW CD MR L XD UB

CB

H12

 H
BII AII BII AII b12 H9 BII AII BII AII
32 16 12 80 64 32 7 10 130 100 26 10 10 12 142 112 45 26 22 16
40 20 15 90 72 36 9 10 145 120 28 12 12 15 160 135 52 28 25 20
50 25 15 110 90 45 9 10 155 120 32 12 12 15 170 135 60 32 25 20
63 25 13 125 100 50 9 12 170 140 40 16 15 20 190 160 70 40 30 25
80 30 13 155 126 63 12 16 190 150 50 16 15 20 210 170 90 50 35 25
100 35 13 180 150 75 14 16 205 170 60 20 20 25 230 196 110 60 35 30
125 45 14 215 180 90 16 20 245 195 70 25 25 30 275 226 130 70 40 35
160 60 15 270 230 115 18 20 280 216 90 30 30 35 315 251 170 90 45 40
200 70 15 315 270 135 22 25 300 235 90 30 30 35 335 270 170 90 45 40
250 80 15 385 330 165 26 30 330 255 110 40 40 45 375 300 200 110 49 44
320 90 19 470 400 200 33 35 370 289 120 45 45 50 420 339 220 120 55 50

缸径

(Ф )

 AH TR AB SA XA AO K1 UW TD R1 TL TM XV DB

QGBII

重量Kg
BII AII BII AII BII AII
32 32 32 7 142 116 144 114 11 4 46 12 1 12 50 73 56 25 1.16+0.0042S
40 36 36 9 161 141 163 138 12 5 58 16 1.5 16 63 82.5 67.5 30 1.81+0.0055S
50 45 45 9 170 145 175 140 15 6 70 16 1.5 16 75 90 67.5 30 2.81+0.0088S
63 50 50 9 185 169 190 160 13 6 85 20 1.5 20 90 97.5 75.5 35 4.43+0.0106S
80 63 63 12 210 187 215 175 19 8 105 20 1.5 20 110 110 81.5 35 8.14+0.0173S
100 71 75 14 220 208 230 196 19 8 126 25 2 25 132 120 92 45 10.92+0.0244S
125 90 90 16 250 231 270 220 25 8 155 25 2 25 160 145 104.5 45 19.56+0.0334S
160 115 115 18 300 281 320 256 20 10 195 32 2 32 200 170 115.5 60 41.72+0.0581S
200 135 135 22 320 310 345 280 30 12 240 32 2 32 250 185 125 60 59.98+0.0688S
250 165 165 26 350 340 380 305 35 14 300 40 3 40 320 205 135 70 97.64+0.1049S
320 200 200 32 390 380 425 344 35 16 380 50 3 50 400 230 154 80 173.99+0.2533S
