JF-L10H1,JF-L10H2,JF-L10H3,JF-L10H4, 减压阀
2013-01-18 13:191440
信息概况
  • 价格：未填
  • 型号： JF-L10H1,JF-L10H2,JF-L10H3,JF-L10H4
  • 发货：3天内
发送询价
JF-L10H1,JF-L10H2,JF-L10H3,JF-L10H4, 减压阀

技术规格

名　称 型　　号 通　径

流量

/(L/min)

压力范围

/MPa
螺纹连接 质量/kg 板式连接 质量/kg /mm /in

减压阀

及

单向减压阀

 JF-L10※ 3.5 JF-B10※ 4.2 10 3/8 20(40)


JDF-L10※ 4.2 JDF-B10※ 4.8
JF-L20※ 5.6 JF-B20※ 7 20 3/4 50(100)
JDF-L20※ 5.6 JDF-B20※ 7
JF-L32※ 11.6 JF-B32※ 11.5 32 1 1/4 150
JDF-L32※ 13.1 JDF-B32※ 13.3

生产厂

-

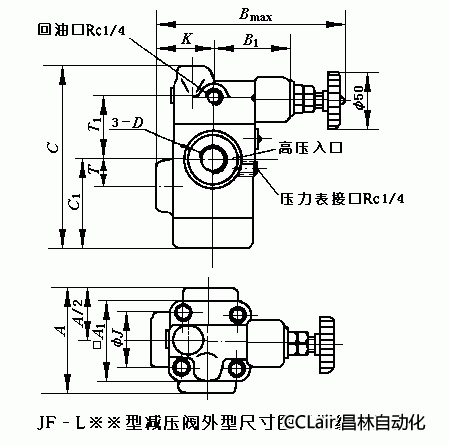

外形尺寸

　

尺寸/mm 通径10 通径20 通径32
A 80 96 110
A1 60 70 96
B最大 158.5 164 184
B1 70 65 65
C 117 172 201
C1 51 89 112
D G 3/8 G 3/4 G1 1/4
ΦJ 30 46 80
K 40 50 70
T 15 25 29
T1 54 57 63

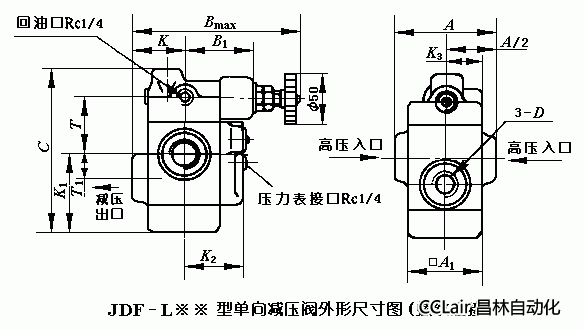

尺寸/mm 通径10 通径20 通径32
A 80 96 94
□A1 60 70 94
B最大 158.5 164 184
B1 70 65 65
C 117 172 201
D G 3/8 G 3/4 G1 1/4
K 40 50 71
K1 51 89 112
K2 49 58 88
K3 33 35 47
T 54 57 63
T1 15 25 22

型号 尺寸/mm
A A1 B B1 B2 C C1 D K Q S T T1
JF-B10※ 90 60×60 153.5 69.5 49 117 49.5 M14×1.5 35 67 55 21 34
JF-B20※ 102 70×70 154 65 58 172 81 M14×1.5 40 86 65 30 40

型号 尺寸/mm
A A1 B B1 B2 C C1 D K Q T T1 S
JDF-B10※ 90 60 153.5 69.5 30 117 49.5 M14×1.5 35 67 34 55.5 21
JDF-B20※ 102 70 154 65 35 172 81 M14×1.5 40 86 40 65 30

型号 尺寸/mm
A D H H1 N Q S S1 S2 S3 T T1 T2 T3 W
JFA-B10 90 M22×1.5 20 18 132 64 34 55 25 20 21 15 7 7 5
JFA-B20 102 M33×2 26 20 146 85 40 62 33 24 31 19 14.5 9 11
