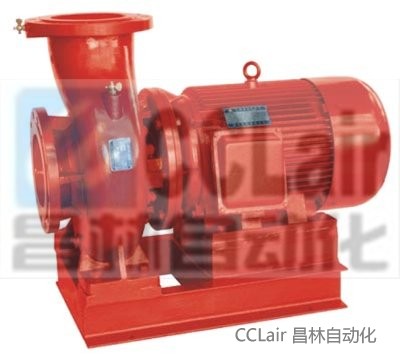

XBD1.8/5-50W,XBD2.7/5-50W,XBD3.6/5-50W,XBD4.5/5-50W, 卧式消防泵
产品特点
XBD-W型卧式消防泵系卧式单吸结构,是最新开发生产的节能系列产品。其性能参数及技术指标符合有关标准,具有效率高、运行噪音低、抗汽蚀性能好、结构合理、使用寿命长等显著优点。
产品概况
XBD-W型卧式消防泵系卧式单吸结构,是最新开发生产的节能系列产品。其性能参数及技术指标符合有关标准,具有效率高、运行噪音低、抗汽蚀性能好、结构合理、使用寿命长等显著优点。XBD-W型消防泵全系列共有5个品种40个规格,其性能范围额定流量为5～40L/s,压力范围为0.18～2.0MPa,配套功率范围为2.2～180kW,口径范围为φ50～φ150mm。XBD-W型消防泵组可供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水、也可应用于厂矿给排水、高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。
产品用途
XBD-W型系列消防专用泵适用于消防管道增压送水。供输送清水或物理化学性质类似于清水的其它液体进行增压之用。使用介质温度不超过80℃,适用于工业和城市给排水、高层建筑增压送水、园林喷灌,远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。
性能泵范围
额定流量 5L/s～200L/s
额定压力 0.30MPa～1.5MPa
转速 2900r/min；1450r/min；980r/min
泵进口压力≤0.3MPa
泵最大工作压力≤1.6MPa
泵进、出口口径65～350mm
产品特性
泵为单级单吸离心泵，安装形式为立式或卧式。
可根据现场使用条件、多方式安装。并依赖流量、扬程要求采用并、串联方式增加所需流量、扬程。
轴承采用低噪音封闭轴承，出厂时已注入润滑脂，可保证连续运行两年以上。且组件同心度高，泵叶轮具有极好的动平衡，运行无振动，改善了使用环境。
泵轴封为机械密封，解决了常规离心泵填料的严重渗漏，增加了使用寿命，确保运行场地干净整洁。
泵转动时可能产生摩擦的零件均采用耐磨，耐腐蚀及高抗咬合的材料组合以确保运行可靠，降低噪声，同时避免产生锈水，堵塞喷淋等消防器件，大大延长了使用寿命和停机后生锈咬死现象。
型号意义
| 型 号 |
流量Q |
压力P |
转速n |
效率η |
功率N |
必需汽蚀余量 |
| (L/s) |
(MPa) |
(r/min) |
(%) |
(Kw) |
(NPSH)r(m) |
| XBD1.8/5-50W |
5 |
0.18 |
1450 |
65 |
2.2 |
3.2 |
| XBD2.7/5-50W |
5 |
0.27 |
1450 |
65 |
3 |
3.2 |
| XBD3.6/5-50W |
5 |
0.36 |
1450 |
65 |
4 |
3.2 |
| XBD4.5/5-50W |
5 |
0.45 |
1450 |
65 |
5.5 |
3.2 |
| XBD5.4/5-50W |
5 |
0.54 |
1450 |
65 |
5.5 |
3.2 |
| XBD6.3/5-50W |
5 |
0.63 |
1450 |
65 |
7.5 |
3.2 |
| XBD7.2/5-50W |
5 |
0.72 |
1450 |
65 |
7.5 |
3.2 |
| XBD8.1/5-50W |
5 |
0.81 |
1450 |
65 |
7.5 |
3.2 |
| XBD2.3/10-75W |
10 |
23 |
1450 |
68 |
5.5 |
3 |
| XBD3.4/10-75W |
10 |
0.34 |
1450 |
68 |
7.5 |
3 |
| XBD4.6/10-75W |
10 |
0.46 |
1450 |
68 |
11 |
3 |
| XBD5.5/10-75W |
10 |
0.55 |
1450 |
68 |
11 |
3 |
| XBD6.9/10-75W |
10 |
0.69 |
1450 |
68 |
15 |
3 |
| XBD8.0/10-75W |
10 |
0.8 |
1450 |
68 |
15 |
3 |
| XBD9.2/10-75W |
10 |
0.92 |
1450 |
68 |
18.5 |
3 |
| XBD10.3/10-75W |
10 |
1.03 |
1450 |
68 |
18.5 |
3 |
| XBD2.9/20-100W |
20 |
0.29 |
1450 |
72 |
11 |
3.5 |
| XBD4.3/20-100W |
20 |
0.43 |
1450 |
72 |
15 |
3.5 |
| XBD5.8/20-100W |
20 |
0.58 |
1450 |
72 |
22 |
3.5 |
| XBD7.2/20-100W |
20 |
0.72 |
1450 |
72 |
30 |
3.5 |
| XBD8.6/20-100W |
20 |
0.86 |
1450 |
72 |
30 |
3.5 |
| XBD10.1/20-100W |
20 |
1.01 |
1450 |
72 |
37 |
3.5 |
| XBD11.5/2W0-100W |
20 |
1.15 |
1450 |
72 |
45 |
3.5 |
| XBD13.0/20-100W |
20 |
1.3 |
1450 |
72 |
45 |
3.5 |
| XBD4.2/25-125W |
25 |
0.42 |
1450 |
73 |
22 |
3.5 |
| XBD6.3/25-125W |
25 |
0.63 |
1450 |
73 |
30 |
3.5 |
| XBD8.4/25-125W |
25 |
0.84 |
1450 |
73 |
45 |
3.5 |
| XBD10.5/25-125W |
25 |
1.05 |
1450 |
73 |
55 |
3.5 |
| XBD12.6/25-125W |
25 |
1.26 |
1450 |
73 |
75 |
3.5 |
| XBD14.7/25-125W |
25 |
1.47 |
1450 |
73 |
75 |
3.5 |
| XBD16.8/25-125W |
25 |
1.68 |
1450 |
73 |
90 |
3.5 |
| XBD18.9/25-125W |
25 |
1.89 |
1450 |
73 |
90 |
3.5 |
| XBD5.8/45-150W |
25 |
0.58 |
1450 |
73 |
45 |
3 |
| XBD8.7/45-150W |
25 |
0.87 |
1450 |
73 |
75 |
3 |
| XBD11.6/45-150W |
25 |
1.16 |
1450 |
73 |
90 |
3 |
| XBD14.5/45-150W |
25 |
1.45 |
1450 |
73 |
110 |
3 |
| XBD17.4/45-150W |
25 |
1.74 |
1450 |
73 |
135 |
3 |
| XBD20.3/45/150W |
25 |
2.03 |
1450 |
73 |
155 |
3 |
| XBD23.2/45-150W |
25 |
2.32 |
1450 |
73 |
180 |
3 |
| XBD26.1/45-150W |
25 |
2.61 |
1450 |
73 |
180 |
3 |
