XBD5.0/5-50L,XBD6.0/5-50L,XBD7.0/5-50L，立式多级消防泵
2012-05-13 10:42904
信息概况
  • 价格：未填
  • 型号：XBD5.0/5-50L,XBD6.0/5-50L,XBD7.0/5-50L
  • 发货：3天内
发送询价

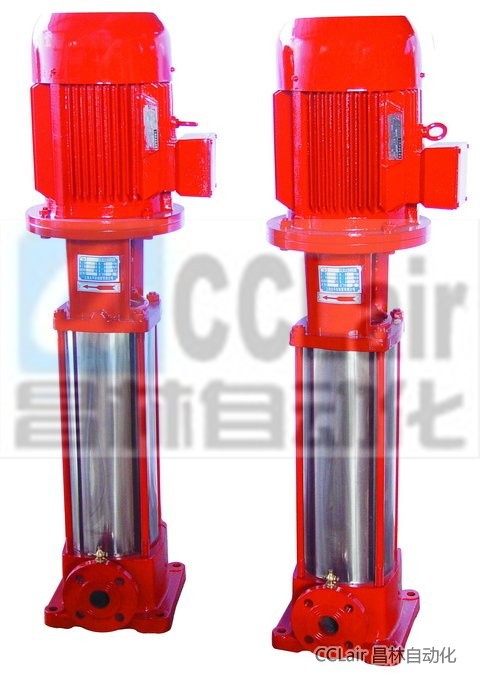

XBD5.0/5-50L,XBD6.0/5-50L,XBD7.0/5-50L，立式多级消防泵

性能及优点

性能可靠运转时，压力变化小，性能稳定占地面积小。
XBD-L型立式单吸多级分段式消防泵组，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统管道增压送水，也适用于工业和城市给排水，高层建筑增压送水、运距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。

应用范围
消防栓供水喷淋系统供水，消防系统稳压，其它场合清洁液体的输送。

产品特点
1、泵机构紧凑、体积小、外形美观，其立式机构决定安装面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。
2、泵吸入口和吐出口均水平方向，简化了管路的连接。
3、可根据需要，吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。
4、泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
5、泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。

型号意义
XBD5.7/25-100L
XBD – 消防泵组代号
5.7 – 设计压力（1/10MPa）
25 – 设计流量（L/S）
100 – 进出口直径（mm）
L – 结构为立式

技术参数
流量：5-120L/S
转速：1450r/min
口径：Φ50-Φ250
温度范围：≤70℃
工作压力：≤2.5Mpa
型号
流量
Q
（L/S）
压力
P
（MPa)
转速
n
(r/min)
效率
η
（%）
功率
N
（KW）
必需汽蚀余量
（NPSH）r
(m)
XBD2.0/5-50L
4
5
6
0.22
0.20
0.16
1450
48
52
50
2.2
3.2
XBD3.0/5-50L
4
5
6
0.33
0.30
0.24
1450
48
52
50
3
3.2
XBD4.0/5-50L
4
5
6
0.44
0.40
0.32
1450
48
52
50
4
3.2
XBD5.0/5-50L
4
5
6
0.55
0.50
0.40
1450
48
52
50
5.5
3.2
XBD6.0/5-50L
4
5
6
0.66
0.60
0.48
1450
48
52
50
5.5
3.2
XBD7.0/5-50L
4
5
6
0.77
0.70
0.56
1450
48
52
50
7.5
3.2
XBD8.0/5-50L
4
5
6
0.88
0.80
0.64
1450
48
52
50
7.5
3.2
XBD9.0/5-50L
4
5
6
0.99
0.90
0.72
1450
48
52
50
11
3.2
XBD10.0/5-50L
4
5
6
1.10
1.00
0.80
1450
48
52
50
11
3.2
XBD2.8/10-65L
8
10
12
0.32
0.28
0.24
1450
54
60
58
5.5
3.2
XBD4.2/10-65L
8
10
12
0.48
0.42
0.36
1450
54
60
58
7.5
3.2
XBD5.6/10-65L
8
10
12
0.64
0.56
0.48
1450
54
60
58
11
3.2
XBD7.0/10-65L
8
10
12
0.80
0.70
0.60
1450
54
60
58
15
3.2
XBD8.4/10-65L
8
10
12
0.96
0.84
0.72
1450
54
60
58
15
3.2
XBD9.8/10-65L
8
10
12
1.12
0.98
0.84
1450
54
60
58
18.5
3.2
XBD11.2/10-65L
8
10
12
1.28
1.12
0.96
1450
54
60
58
22
3.2
XBD12.6/10-65L
8
10
12
1.44
1.26
1.08
1450
54
60
58
22
3.2
XBD14.0/10-65L
8
10
12
1.60
1.40
1.20
1450
54
60
58
30
3.2
XBD3.8/15-80L
12
15
18
0.40
0.38
0.36
1450
62
70
66
11
3.5
XBD5.7/15-80L
12
15
18
0.60
0.57
0.54
1450
62
70
66
15
3.5
XBD7.6/15-80L
12
15
18
0.80
0.76
0.72
1450
62
70
66
22
3.5
XBD9.5/15-80L
12
15
18
1.00
0.95
0.90
1450
62
70
66
30
3.5
XBD11.4/15-80L
12
15
18
1.20
1.14
1.08
1450
62
70
66
30
3.5
XBD13.3/15-80L
12
15
18
1.40
1.33
1.26
1450
62
70
66
37
3.5
XBD15.2/15-80L
12
15
18
1.60
1.52
1.44
1450
62
70
66
45
3.5
XBD17.1/15-80L
12
15
18
1.80
1.71
1.62
1450
62
70
66
45
3.5
XBD19.0/15-80L
12
15
18
2.00
1.90
1.80
1450
62
70
66
55
3.5
XBD3.8/25-100L
15
25
32
0.42
0.38
0.34
1450
65
72
70
18.5
3.5
XBD5.7/25-100L
15
25
32
0.63
0.57
0.54
1450
65
72
70
30
3.5
XBD7.6/25-100L
15
25
32
0.84
0.76
0.68
1450
65
72
70
37
3.5
XBD9.5/25-100L
15
25
32
1.05
0.95
0.85
1450
65
72
70
45
3.5
XBD11.4/25-100L
15
25
32
1.26
1.14
1.02
1450
65
72
70
55
3.5
XBD13.3/25-100L
15
25
32
1.47
1.33
1.19
1450
65
72
70
75
3.5
XBD15.2/25-100L
15
25
32
1.68
1.52
1.36
1450
65
72
70
75
3.5
XBD17.1/25-100L
15
25
32
1.89
1.71
1.53
1450
65
72
70
90
3.5
XBD19.0/25-100L
15
25
32
2.10
1.90
1.70
1450
65
72
70
90
3.5
XBD4.0/40-150L
30
40
50
0.44
0.40
0.36
1450
75
80
77
30
3.5
XBD6.0/40-150L
30
40
50
0.66
0.60
0.54
1450
75
80
77
37
3.5
XBD8.0/40-150L
30
40
50
0.88
0.80
0.72
1450
75
80
77
45
3.5
XBD10.0/40-150L
30
40
50
1.10
1.00
0.90
1450
75
80
77
55
3.5
XBD12.0/40-150L
30
40
50
1.32
1.20
1.08
1450
75
80
77
75
3.5
XBD14.0/40-150L
30
40
50
1.54
1.40
1.26
1450
75
80
77
75
3.5
XBD16.0/40-150L
30
40
50
1.76
1.60
1.44
1450
75
80
77
90
3.5
XBD5.0/45-150L
32
45
55
0.54
0.50
0.44
1450
72
76
73
37
4.0
XBD7.5/45-150L
32
45
55
0.87
0.75
0.66
1450
72
76
73
55
4.0
XBD10.0/45-150L
32
45
55
1.08
1.00
0.8
1450
72
76
73
75
4.0
XBD12.5/45-150L
32
45
55
1.35
1.25
1.10
1450
72
76
73
90
4.0
XBD15.0/45-150L
32
45
55
1.62
1.50
1.32
1450
72
76
73
110
4.0
XBD17.5/45-150L
32
45
55
1.89
1.75
1.54
1450
72
76
73
132
4.0
XBD20.0/45-150L
32
45
55
2.16
2.00
1.76
1450
72
76
73
132
4.0
XBD22.5/45-150L
32
45
55
2.43
2.25
1.98
1450
72
76
73
160
4.0
XBD6.0/75-200L
50
75
90
0.66
0.60
0.54
1450
72
84
86
90
4.5
XBD9.0/75-200L
50
75
90
0.99
0.90
0.81
1450
72
84
86
110
4.5
XBD12.0/75-200L
50
75
90
1.32
1.20
1.08
1450
72
84
86
132
4.5
XBD15.0/75-200L
50
75
90
1.65
1.50
1.35
1450
72
84
86
160
4.5
XBD18.0/75-200L
50
75
90
1.98
1.80
1.62
1450
72
84
86
200
4.5
XBD4.0/80-200L
60
80
100
0.45
0.40
0.36
1450
70
79
77
55
5.0
XBD6.0/80-200L
60
80
100
0.68
0.60
0.54
1450
70
79
77
75
5.0
XBD8.0/80-200L
60
80
100
0.90
0.80
0.72
1450
70
79
77
110
5.0
XBD10.0/80-200L
60
80
100
1.12
1.00
0.90
1450
70
79
77
132
5.0
XBD12.0/80-200L
60
80
100
1.35
1.20
1.08
1450
70
79
77
160
5.0
XBD14.0/80-200L
60
80
100
1.58
1.40
1.26
1450
70
79
77
160
5.0
XBD16.0/80-200L
60
80
100
1.80
1.60
1.44S
1450
70
79
77
200
5.0
